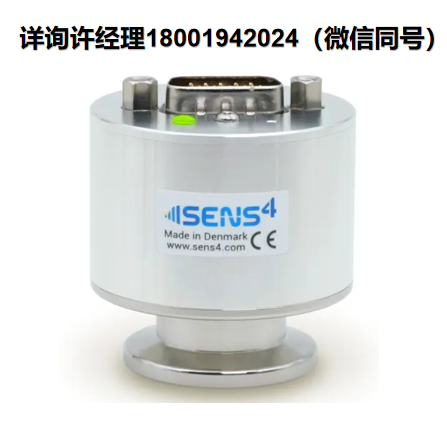

丹麥SENS4? VDM-2 系列 陶瓷膜片傳感器
VDM-2?Ceramic Diaphragm Transducer
VDM-2陶瓷隔膜真空傳感器基于耐腐蝕的氧化鋁隔膜，該隔膜隨著施加的壓力而彎曲。核心壓力傳感器元件利用壓阻測量。膜片傳感器測量真空氣體壓力，與氣體類型或成分無關。
與通常使用充油傳感器元件的不銹鋼壓電真空傳感器相比，陶瓷壓電傳感器元件清潔干燥，消除了污染真空系統的風險。
丹麥SENS4? VDM-2 系列 陶瓷膜片傳感器規格參數：
規范 | |
| 測量范圍，單位為毫巴 | 0.1至1333毫巴(0.1至1000托) |
| 測量原理 | 陶瓷膜片壓阻 |
| 精度100至1333毫巴 | 讀數的0.5% |
| 精度1至99.9毫巴 | 滿量程的0.05%(1333毫巴) |
| 滯后0.1至10毫巴(ISO19685:2017) | 1% |
| 滯后10至1200毫巴(ISO19685:2017) | 0.1% |
| 模擬輸出分辨率 | 16位(150 μV) |
| 模擬輸出更新速率 | 560赫茲 |
| 響應時間(ISO 19685:2017) | <20 ms |
| 溫度補償 | +10至+50攝氏度 |
| 固態繼電器設定點范圍 | 1至1333毫巴(0.75至1000托) |
| 固態繼電器觸點額定值 | 50伏，100毫安/兆周 |
| 固態繼電器認證 | UL認可:文件E76270 CSA認證:證書1175739 EN/IEC 60950-1認證 |
| 環境條件 | |
| 工作環境溫度 | -20至+50攝氏度 |
| 介質溫度 | -20至+50攝氏度 |
| 儲存環境溫度 | -40至+80攝氏度 |
| 烘烤溫度(非運行) | +80攝氏度 |
| 最大介質壓力(3) | 2巴絕對壓力(29 psia) |
| 爆破壓力(4) | 4巴絕對壓力(58 psia) |
| 安裝位置 | 武斷的 |
| 防護等級，EN 60529/A2:2013 | IP40 |
| 濕度，IEC 68-2-38 | 98%，非冷凝 |
| 電源 | |
| 電源電壓 | 12-30伏直流電 |
| 功率消耗 | 240 mW(最大值) |
| 反極性保護 | 是 |
| 過電壓保護 | 是 |
| 內部保險絲 | 100毫安(熱恢復) |
| 材料 | |
| 外殼 | 不銹鋼1.4307 / AISI 304L /鋁6061 |
| 真空工藝法蘭(介質潤濕) | SS 1.4401 / AISI 316 |
| 真空暴露材料(介質潤濕)標準版本 | 316不銹鋼、氟橡膠、氧化鋁陶瓷(AI2O3) |
| 真空暴露材料(介質潤濕)聚對二甲苯保護版 | 316不銹鋼、氟橡膠、聚對二甲苯 |
| 過程密封性 | <1·10-9 mbar·l/s |
丹麥SENS4? VDM-2 系列 陶瓷膜片傳感器主要特征：
電容式隔膜真空計的替代品
電容式隔膜真空計在許多真空應用中用于先進過程的測量和控制。VDM-2傳感器是傳統1000托/毫巴滿量程電容膜片規(cdg)的一種經濟高效的緊湊型替代產品。
專為惡劣環境設計
VDM-2可用于可能存在腐蝕性氣體和化合物的高要求真空應用中。陶瓷氧化鋁隔膜對許多溶劑和酸具有優異的耐腐蝕性能。
VDM-2傳感器還可選配聚對二甲苯保護屏障，防止傳感器材料腐蝕或氧化。聚對二甲苯是一種獨特的聚合物，具有高度的耐腐蝕性和疏水性，專門設計用于醫療應用，如醫療器械的凍干和過氧化氫等離子體滅菌。

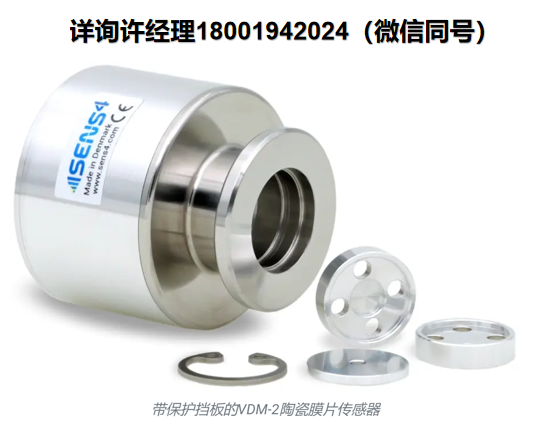

在存在宏觀顆粒的真空系統和過程中，可選的保護擋板可有效防止污染物沉積在傳感器隔膜上。
氧化鋁傳感器元件設計堅固，能夠承受瞬間通風和高達2巴絕對壓力(29 psia)的過壓。
測量和控制先進的真空過程
VDM-2傳感器具有極佳的性價比，可用于監視和
在許多工業和科學應用中測量前端真空壓力。
通過模擬和數字輸出，VDM-2為各種真空控制應用提供了靈活性和精確性。
模擬電壓輸出
模擬輸出為外部壓力讀數或控制提供電壓信號。
VDM-2傳感器可提供許多不同的預配置模擬輸出曲線，用于無縫替換不同供應商的壓力表。
此外，用戶可以將輸出配置為任意線性比例。
數字接口
RS-232和RS-485串行接口有助于傳輸測量數據，在較長的電纜長度上不會出現信號衰減或電氣噪聲干擾。 數字接口支持診斷、預測性維護、服務、校準、設定點配置、模擬輸出縮放和實時真空壓力測量的采集，用于屏幕可視化。 當模擬輸出設置為縮小的測量范圍時，如100托滿量程，數字輸出獨立提供高達1333毫巴(1000托)的滿量程測量。
魯棒設定點繼電器控制
三個獨立的固態開關繼電器可用于泵、閥門、安全聯鎖電路和其他外部設備的外部控制。 與機電繼電器相比，固態繼電器具有更高的可靠性和更快的切換時間，同時提供無電弧接觸，在切換時不會產生EMI(電磁干擾)。 VDM-2繼電器的設計經久耐用，通過了UL認證、CSA認證和EN/IEC 60950-1認證，用于控制關鍵的真空過程和高循環應用時具有最大的可信度。
其他供應商兼容性
插入式替換真空傳感器的設計具有連接器引腳兼容性，能夠無縫替換其他供應商的壓力表，而無需更改布線。 此外，這些傳感器模擬其他制造商的等效產品的模擬輸出比例和范圍。 此外，Sens4傳感器能夠模擬數字串行通信協議，便于安裝，無需調整真空設備的通信軟件。這種數字協議仿真確保了與不同供應商的電源和控制器顯示單元的兼容性。
自定義設置
VDM-2傳感器可以通過定制配置交付，以滿足特定的應用要求，并適用于開箱即用的特定設備安裝。預配置選項的示例包括測量范圍、真空壓力單位、設定點配置和輸出信號縮放。
定制產品將被分配一個唯一的零件號，以便將來簡單直接地重新訂購。
丹麥SENS4? VDM-2 系列 陶瓷膜片傳感器應用與市場：
VDM-2陶瓷膜片傳感器設計用于先進真空過程的可靠測量和控制，適用于工業和科學領域的廣泛應用。有多種VPM-5配置可供選擇，以滿足各種應用的不同要求。
