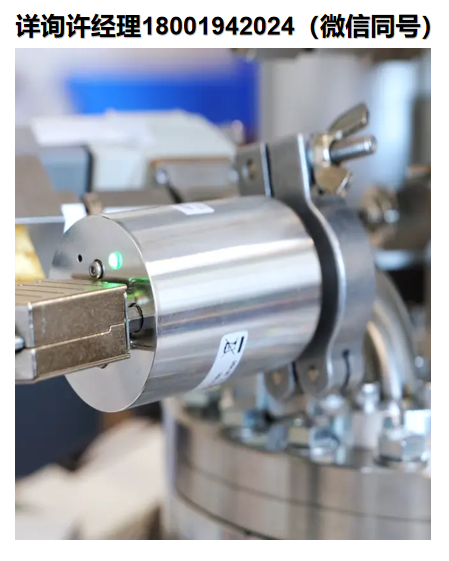

丹麥SENS4? VDM-7 DiCAP™ ATM 雙隔膜傳感器
VDM-7 DiCAP™ ATM transducer dual-sensor
VDM-7 DiCAP ATM傳感器雙傳感器設計樹立了新的標準，它從其他真空計中脫穎而出，提供了從5.0E-3到1333 mbar的經濟高效、與氣體無關的測量范圍。此外，它還提供了相對于環境壓力的額外測量，能夠準確和精確地控制真空系統排氣。 在氣體成分或類型可能變化的真空應用中，傳統的依賴氣體的皮拉尼壓力計經常產生與實際壓力的較大測量偏差。VDM-7傳感器采用精密電容膜片規(CDG)傳感器，消除了氣體依賴性，即使氣體性質發生變化，也能提供準確的測量結果。
丹麥SENS4? VDM-7 DiCAP™ ATM 雙隔膜傳感器規格參數：
規范 | |
| 測量范圍，單位為毫巴 | 5E-3至1333毫巴(3.75E-3至1000托) |
| 測量原理5E-3至3.99毫巴 | 電容式隔膜真空計(CDG) |
| 測量原理4至5.99毫巴 | 混合CDG /壓電膜片 |
| 測量原理6至1333毫巴 | 壓電膜片 |
| 精度5E-3至9.99E-3毫巴 | 閱讀量的5% |
| 精度1E-2至799毫巴 | 讀數的0.5% |
| 精度800至1099毫巴 | 讀數的0.25% |
| 精度1100至1333毫巴 | 0.5%讀數 |
| 滯后1E-3至10毫巴(ISO19685:2017) | 1% |
| 滯后10至1333毫巴(ISO19685:2017) | 0.1% |
| 模擬輸出分辨率 | 16位(150 μV) |
| 模擬輸出更新速率 | 124赫茲 |
| 響應時間(ISO 19685:2017) | <20 ms |
| 溫度補償 | +10至+50攝氏度 |
| 固態繼電器設定點范圍 | 5E-6至1333毫巴(3.75E-6至1000托) |
| 固態繼電器觸點額定值 | 50伏，100毫安/兆周 |
| 固態繼電器認證 | UL認可:文件E76270 CSA認證:證書1175739 EN/IEC 60950-1認證 |
| 環境條件 | |
| 工作環境溫度 | -20至+50攝氏度 |
| 介質溫度 | -20至+50攝氏度 |
| 儲存環境溫度 | -20至+80攝氏度 |
| 烘烤溫度(非運行) | +80攝氏度 |
| 最大介質壓力(3) | 4巴絕對壓力 |
| 安裝位置 | 任意(4) |
| 防護等級，EN 60529/A2:2013 | IP40 |
| 濕度，IEC 68-2-38 | 98%，非冷凝 |
| 電源 | |
| 電源電壓 | 12-30伏直流電 |
| 功率消耗 | 350 mW(最大值) |
| 反極性保護 | 是 |
| 過電壓保護 | 是 |
| 內部保險絲 | 100毫安(熱恢復) |
| 材料 | |
| 外殼 | 不銹鋼1.4307 / AISI 304L /鋁6061 |
| 真空工藝法蘭(介質潤濕) | SS 1.4401 / AISI 316 |
| 真空暴露材料(介質潤濕)標準版本 | 316不銹鋼、可伐合金、玻璃、硅、AI2O3、金、氟橡膠、低排氣環氧樹脂、焊料、RO4305、玻璃質二氧化硅 |
| 真空暴露材料(介質潤濕)聚對二甲苯保護版 | 316不銹鋼、氟橡膠、聚對二甲苯 |
| 真空暴露材料(介質潤濕)陶瓷保護版本 | 316不銹鋼、氟橡膠、氧化鋁陶瓷(AI2O3) |
| 過程密封性 | <1·10-9 mbar·l/s |
丹麥SENS4? VDM-7 DiCAP™ ATM 雙隔膜傳感器主要特征：
反思真空測量
VDM-7 DiCAP ATM是一款創新的多傳感器真空計，是提升傳統皮拉尼真空計應用性能的理想選擇，也是使用獨立電容壓力計和皮拉尼真空計應用的成本優化一體化解決方案。
VDM-7基于與我們流行的相同的大氣傳感器技術VPM-7真空傳感器，專為負載鎖定應用。氣壓傳感器與壓電絕對真空傳感器相結合，提供相對于大氣壓力的壓力信號，從而實現對真空系統通風周期的精確控制。
支持在要求苛刻的應用中使用
對于暴露在腐蝕性或侵蝕性氣體中的應用，DiCAP提供保形保護涂層，作為有效的屏障。
VDM-7 DiCAP傳感器系列提供由陶瓷或聚對二甲苯制成的可選保護層，以保護傳感器材料免受腐蝕或氧化。
陶瓷具有出色的耐腐蝕性，是電容膜片規中真空傳感器膜片的可靠材料。
聚對二甲苯是一種獨特的聚合物，具有優異的耐腐蝕性和疏水性，特別適用于醫療應用，如冷凍干燥和雙氧水滅菌.

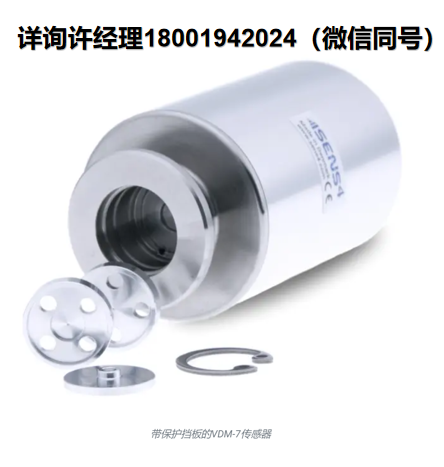

對于顆粒可能對壓力表構成威脅的真空過程，DiCAP傳感器配有保護擋板，可阻擋肉眼可見的顆粒。結合保護涂層選項，這些傳感器設計用于在具有挑戰性的真空環境中可靠運行。
模擬輸出
有多種模擬輸出縮放選項可供選擇，以模擬其他供應商的真空計和傳感器。一個可選的二級模擬輸出能夠?qū)θ砍陶婵諌毫拖鄬?duì)于大氣壓力的壓力信號進行外部監控 模擬輸出電壓為外部讀出或控制提供信號。VDM-7提供的標準電壓輸出信號為1 VDC/10 mbar、Torr或Pascal。使用數字接口可以很容易地改變模擬輸出配置。
連接數字
RS-232和RS-485串行接口可用于向外部設備傳輸壓力和溫度測量數據。
數字接口支持診斷、預測性維護、服務、校準、設定點配置、模擬輸出縮放，以及用于屏幕可視化的實時真空壓力測量的采集。
可靠的設定點繼電器控制
三個獨立的固態開關繼電器可用于控制外部設備，如泵、閥門和安全聯鎖電路。
與機電繼電器不同，固態繼電器具有更高的可靠性和更快的開關速度，在開關過程中無電弧接觸，無EMI(電磁干擾)。
VDM-7 DiCAP ATM繼電器旨在延長使用壽命，并通過UL認證、CSA認可和EN/IEC 60950-1認證，確保在控制關鍵真空過程和高循環應用中的高度信心。
其他供應商兼容性?
VDM-7 DiCAP ATM傳感器可與其他供應商的真空傳感器和變送器進行引腳兼容、模擬電壓壓力信號仿真和數字協議仿真。
這些仿真功能可實現傳統micro-Pirani傳感器的快速、無縫性能升級，允許在不改變布線和系統設備軟件的情況下過渡到下一代真空傳感器。
當取代傳統的真空計和傳感器時，VDM-7 DiCAP ATM將在許多應用中提供增強的測量性能。
其他供應商仿真還提供了與其他供應商的控制器和顯示單元的兼容性。
丹麥SENS4? VDM-7 DiCAP™ ATM 雙隔膜傳感器應用與市場：
VDM-7 DiCAP ATM設計用于先進真空過程的可靠測量和控制，適用于工業和科學領域的廣泛應用。有多種VDM-7配置可供選擇，以滿足各種應用的不同要求。
