TVC-1 TrueVac™ 真空壓力顯示器,TVC-1 TrueVac™真空壓力顯示器是一款便攜式通用手持儀表，適用于需要靈活性的現場作業、設備維護等場景。該顯示器可快速讀取Sens4系列真空傳感器及其他廠商模擬傳感器的測量數據。
| 真空 |
便攜式堅固設計
專為現場任務打造
寬泛傳感器選型
兼容多種Sens4傳感器及其他廠商真空規
電池供電
采用標準AA電池，支持現場快速更換
靈活使用方式
可手持、臺面放置或磁性吸附安裝
TVC-1 TrueVac™真空壓力顯示器是一款便攜式通用手持儀表，適用于需要靈活性的現場作業、設備維護等場景。該顯示器可快速讀取Sens4系列真空傳感器及其他廠商模擬傳感器的測量數據。
其堅固結構與電池供電特性，使其成為空調系統檢修、低溫系統絕緣真空檢測等現場真空測量的理想工具。
TrueVAC TVC-1顯示器
TVC-1-01?
TrueVac顯示器
2節AA電池
USB電源線
電源適配器
靈活選型方案
應用場景
規格與下載

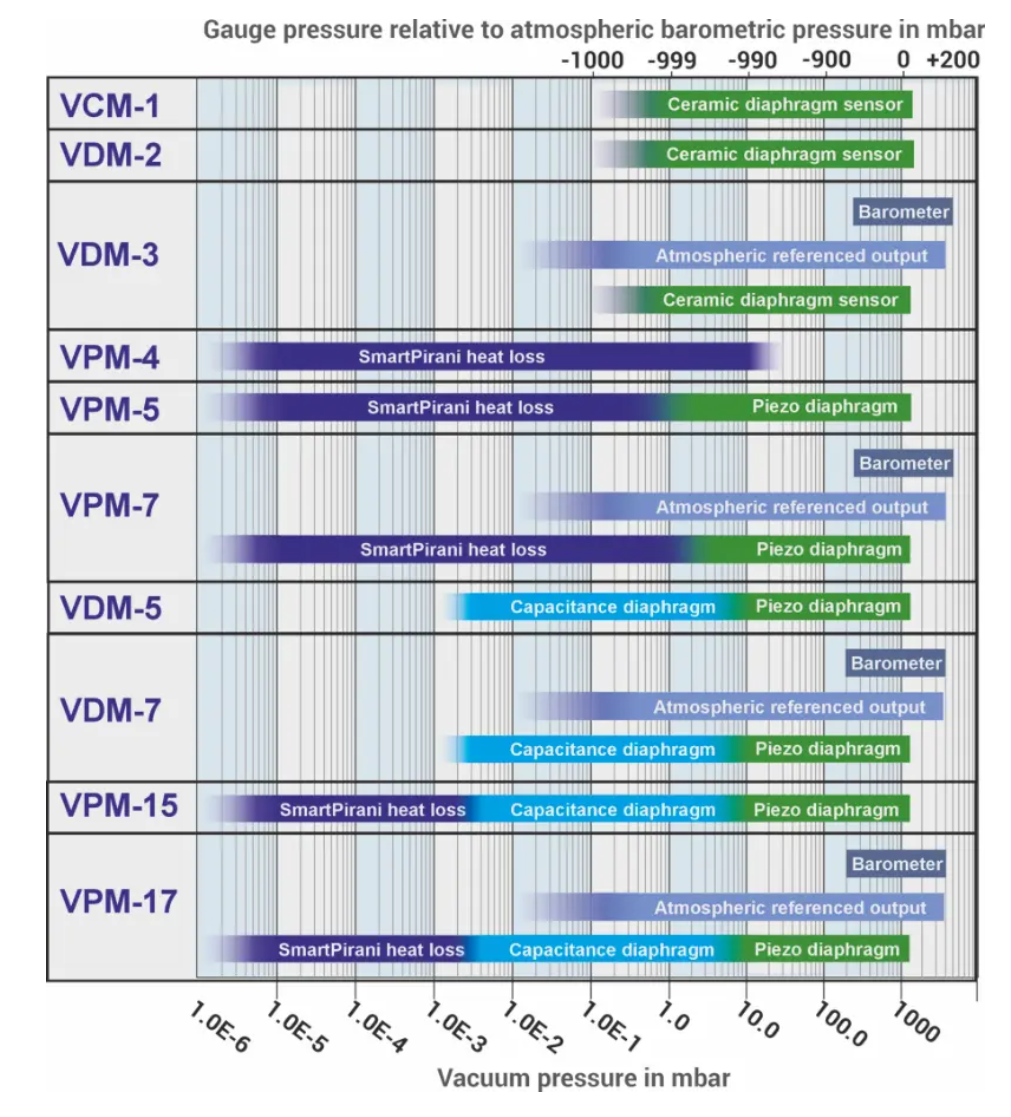

靈活選型方案
TrueVac™ TVC-1顯示器可適配全系列Sens4傳感器，用戶可根據具體應用選擇特性匹配的型號。
同時兼容安捷倫、DigiVac、萊斯克爾、愛德華茲等廠商真空規，以及各類標準0-10 VDC電容式膜片規(CDG)。
作為多功能工具，TVC-1適用于各類品牌真空規的現場快速驗證與測試。
應用場景
TVC-1專為需要便攜性的現場真空測量設計，其緊湊輕量化結構與堅固外殼確保在惡劣環境中可靠工作。無論是暖通空調系統、實驗室裝置還是工業設備，都能提供精準高效的測量支持。
氫能真空
氫氣管線及儲罐絕緣真空的現場壓力檢測
空調維護
便攜特性使其成為空調系統現場檢修的理想選擇
測試校準
用于系統集成真空傳感器的測試與校準
空間模擬
太空極端環境模擬中的真空氣體壓力測量
PVD鍍膜
配備可維護擋板的VPM-5適用于物理氣相沉積鍍膜應用
真空熱處理
熱處理過程真空度測控（可選工業級擋板與涂層防護）
規格
測量范圍（mbar）
1×10?? 至 1333 mbar（7.5×10?? 至 1000 Torr）
測量原理
1×10?? 至 1.5 mbar：MEMS 皮拉尼熱傳導法
1.5 至 2 mbar：混合 MEMS 皮拉尼 / 壓電讀數
2 至 1333 mbar：MEMS 壓電電阻式膜片
精度
1×10?? 至 9.99×10?? mbar：讀數的 25%
1×10?? 至 7.99 mbar：讀數的 5%
8.00 至 99.9 mbar：讀數的 1%
100 至 800 mbar：讀數的 0.5%
800 至 1099 mbar：讀數的 0.25%
1100 至 1333 mbar：讀數的 0.5%
滯后
1×10?3 至 10 mbar（符合 ISO19685:2017）：1%
10 至 1333 mbar（符合 ISO19685:2017）：0.1%
模擬輸出
分辨率：16 位（150 μV）
更新速率：124 Hz
響應時間
<20 毫秒（符合 ISO19685:2017）
溫度補償
+10 至 +50 °C
固態繼電器設置點范圍
5×10?? 至 1333 mbar（3.75×10?? 至 1000 Torr）
固態繼電器觸點額定值
50 V，100 mArms / mADC
固態繼電器認證
UL 認證：文件號 E76270
CSA 認證：證書號 1175739
EN/IEC 60950-1 認證
環境條件
工作環境溫度：-20 至 +50 °C
介質溫度：-20 至 +50 °C
存儲環境溫度：-40 至 +120 °C
烘烤溫度（非工作狀態）：+120 °C
最大介質壓力(3)：10 bar（絕對壓力）
安裝位置：任意
防護等級：IP40（符合 EN 60529/A2:2013）
濕度：98%，無冷凝（符合 IEC 68-2-38）
電源
供電電壓：12-30 VDC
功耗：最大 240 mW
反向極性保護：支持
過壓保護：支持
內部保險絲：100 mA（熱恢復型）
材料
外殼：SS 1.4307 / AISI 304L / 鋁 6061
真空工藝法蘭（接觸介質）：SS 1.4401 / AISI 316
真空接觸材料（接觸介質）
標準版本：316 不銹鋼，Kovar，玻璃，硅，鎳，鋁，SiO?，Si?N?，金，Viton?，低釋氣環氧樹脂，焊料，RO4305
Parylene 保護版本：316 不銹鋼，Viton?，Parylene
陶瓷保護版本：316 不銹鋼，Viton?，氧化鋁陶瓷（Al?O?）
工藝密封性
<1×10?? mbar·l/s
可靠性
MTBF（平均無故障時間）：13,092,170 小時
FIT（失效率，時間為 10? 小時）：76.38
認證
CE：符合 EMC 指令 2014/30/EU
RoHS 合規性：符合 EU 2015/863 指令
