VCM-1 真空變送器設計用于各種工業應用中的測量。其模塊化緊湊設計提供了高測量性能、靈活配置和堅固的不銹鋼設計的獨特組合。

應用包括真空一線監控、冷凍干燥和熱處理爐。

VCM-1 可通過新穎的 S4-Connect™?接口從 PC 進行編程和配置

優勢

• 耐化學腐蝕的陶瓷隔膜
• 測量范圍從 0.1 到 1000 Torr
• 4-20 mA 可編程電流輸出
• 0-10 VDC 可編程電壓輸出
• USB編程器，便于配置和設置
• 溫度漂移補償
• 可通過即插即用 USB 通信器進行配置
• 堅固的超緊湊型 316 不銹鋼設計
• IP67 外殼，適用于惡劣環境
• 用于過程控制的可選固態設定點繼電器

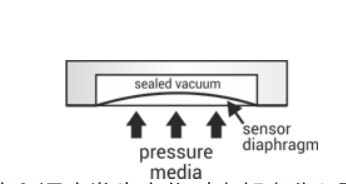

膜片傳感器技術

VCM-1 傳感器基于陶瓷氧化鋁傳感器膜片，可將施加的壓力轉換為電信號。傳感器元件采用干式隔膜設計，不含填充油。

陶瓷傳感器表面與 316 不銹鋼法蘭和內部氟橡膠^?密封相結合，具有出色的耐化學性，并與各種腐蝕性氣體、溶劑和酸相容。

VCM-1 傳感器經久耐用，可以承受從真空到大氣的連續振動和瞬時壓力變化。

對于需要全焊接傳感器設計的應用，請參考 VSM-1 不銹鋼膜片真空傳感器。

測量性能

每個產品都經過單獨測試、校準和補償，以適應與溫度變化相關的漂移。

校準數據存儲在內部非易失性存儲器中。

先進的外殼設計

IP67 密封 316 不銹鋼外殼帶有集成疏水膜，專為極端環境而設計。創新的水分控制屏障可防止環境壓力、溫度和濕度發生變化時內部水分積聚和水凝結。表壓傳感器測量相對于環境壓力的測量，疏水膜在環境壓力變化時提供壓力平衡，例如由于天氣或海拔的變化。

S4-Connect™ 編程器

創新的?S4-Connect™?USB 數字通信接口提供對強大數字內核的訪問。它支持通過電源線進行數字通信，因此無需額外的連接器引腳。該接口可用于診斷、維護、維修、校準、設定點配置、模擬輸出縮放和其他定制參數的設置。此外，這些產品還與模擬傳感器的行業標準引腳兼容。

自定義設置

變送器可以定制配置，以滿足特定的應用和要求。預配置選項的示例包括測量范圍、壓力單位、設定值配置和輸出信號縮放。定制產品將被分配一個唯一的零件編號，以便將來輕松簡單地重新訂購。

過程壓力控制和監控

可選的設定值可用于通過固態繼電器控制或監視測量的壓力。基本控制使用具有可編程設定點和遲滯值的開/關調節。

模擬和數字輸出選項

VCM-1 提供具有傳統模擬輸出（例如 4-20 mA 和 0-10 VDC）和各種可選數字接口的版本。

應用

• 一線真空壓力控制和監控
• 等離子體滅菌
• PVD涂層
• 半導體加工
• 氣體回灌裝系統
