電位式氧傳感器

電位式氧傳感器的特點在于傳感器信號是由測量介質與用戶可定義的參考之間分壓比例所定義的電壓。

其特性可表示如下：

電位式

Un 電池電壓 [V] R 氣體常數 (8,314 J mol?1 K?1) F法拉第常數 ( 96485 C mol?1 ) T電池溫度 [K] pO2meas 測量氣體 [mbar] pO2Ref 參考氣體 [mbar]

該傳感器以其堅固性、抗濕度和長壽命而著稱。

典型應用包括家用電器或專業設備中的自動烹飪以及食品運輸（容器）。對于這種傳感器類型，只有一個可用的測量范圍，涵蓋了所有可能的氧濃度范圍。類型：SP-xx-yyy（安培-電位式類型）。

主要特點：

• 適用于惡劣條件的氧傳感器（特別是冷凝濕度）
• 基于電化學ZrO2電池的電位式氧測量
• 在沒有參考氣氛的情況下進行安培校準程序
• 氧氣范圍：1mbar – 250mbar（在標準大氣中為0.1％?25％O2）
• 工作溫度高達350°C（環境）

工作原理： 該傳感器基于一個固體電化學電池（Nernst電池），其加熱溫度約為525°C。電池的內電極與密封的參考室接觸，而外電極與環境氣體接觸，需要進行分析。電極之間的電壓對應于O2分壓的商（Nernst定律）。為了進行絕對O2分壓測量，因此需要校準參考室的分壓。這可以通過與周圍氣體中已知的O2分壓進行比較來完成。也可以在沒有參考氣氛的情況下通過安培泵送過程建立定義的O2分壓。

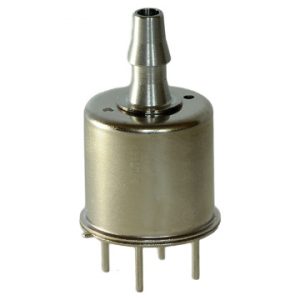

特性數據： 標準包裝 TO-8外殼：

• 引腳1加熱器H+
• 引腳2加熱器H
• 引腳3外電極S+
• 引腳4內電極S 測量參數和介質
• 大氣氣氛下的O2分壓 測量范圍
• 1mbar-250mbar O2
• （在標準大氣壓下為0.1?25.0％O2）
• 如果詳細評估后可能存在擴展測量范圍（根據要求） 輸出特性：
• 電池電壓Un [V]
• 氣體常數R = 8,314 J mol?1 K
• 法拉第常數F = 96485 C mol?1
• 電池溫度Tcell [K]
• 測量氣體pO2meas [mbar]
• 參考氣體pO2Ref [mbar] 加熱器電壓/電池溫度
• 施加的加熱器功率：3.5–4.0伏特（取決于應用和熱鏈接，1.3至1.8瓦特）
• 電池溫度可以通過Pt加熱器的電阻變化計算（4線測量）
• 典型目標電池溫度：525°C 溫度偏差
• 加熱器電阻@ 25°C R25°C = 3.25? ±0.20?
• 運行中的加熱器電阻Rop（取決于電壓供應和熱鏈接）
• 鉑溫度系數αPt=3245 ppm/K
• 加熱器-電池溫度偏移Toffset=50K（典型） 校準原理 內部校準程序：
• 無需參考氣氛
• 典型的校準程序持續時間：2分鐘
• 典型泵送電流：10-20uA
• 重新校準周期：最長48小時
• 詳細信息根據要求 外部校準程序
• 需要參考氣體（通?？諝獾臉藴蔕2濃度足夠） 典型輸出信號 -100mV至20mV（取決于參考濃度） 準確性
• 典型測量范圍（5mbar）的2％ 響應時間（t90）
• <30秒 熱身時間
• 約2分鐘 最大溫度
• 運行中的外殼：約70°C（在25°C環境溫度下）
• 最大環境溫度：350°C
