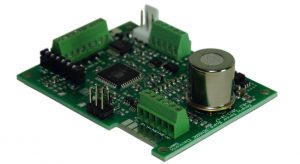

EDAB M1

由于其尺寸設計,”EDAB”可適用于所有連接選項。該電子模塊非常靈活,但僅適用于安培傳感器。

傳感器溫度由微控制器控制在恒定溫度。傳感器信號的評估被線性化,并可作為電壓信號(0-5V)或通過RS232數字傳輸。用于SENSORE氧傳感器的驅動和分析板

技術數據:

  • 適用于所有提供的傳感器類型
  • 微處理器控制
  • 傳感器元件的溫度控制(無環境介質溫度對輸出信號的影響)
  • 所有傳感器類型的線性化輸出信號為0-5 V DC(可通過可選軟件調整較低的輸出電壓)
  • 4個可編程的警報閾值(可通過可選軟件進行編程)
  • 串行接口
  • 使用跳線調整電子設備(傳感器校準,測量加熱器電阻)
  • 輸入電壓7-30 VDC或6 VDC(可選)
  • 功耗約2.5-3.0瓦特
  • 電纜長度可達10米
  • PCB尺寸:120 * 100毫米
  • 提供用于讀取和存儲測量數據以及調整電子設備的可選軟件

初始操作: 注意:在初始操作期間或操作期間,永遠不要將導電的靜電包放在電子板下方! 在初始操作期間,必須執行以下操作:

  1. 將傳感器連接到電子板
  2. 設置所用傳感器類型
  3. 準備測量傳感器加熱器電阻
  4. 連接電源
  5. 測量傳感器加熱器電阻
  6. 校準傳感器 注意:如果跳線Pgm(跳線塊Jp1)被短接,則無法啟動傳感器操作! 將傳感器連接到電子板(Cn2A或Cn2B) 根據傳感器類型,傳感器必須連接到塊Cn2A(無連接插頭的傳感器)或塊Cn2B(帶有連接插頭的傳感器)。在與電子板一起運行期間,由于加熱器電阻的測量系統(4線制),必須使用6根導線。因此,根據下面的草圖連接加熱器的4根導線

通過跳線Jp1設置所用傳感器類型 所用傳感器類型必須通過跳線塊Jp1進行設置(請參閱跳線位置示意圖)。對于此設置,只有傳感器的測量范圍很重要(不是外殼類型)。默認調整是測量范圍為0.1-25%的傳感器。
