TOCON_F

• 紫外寬帶 （UVA+UVB+UVC） 光電探測器，帶集成對數放大器，使用 SiC 耦合二極管時，線性測量范圍高達 2,100 mV

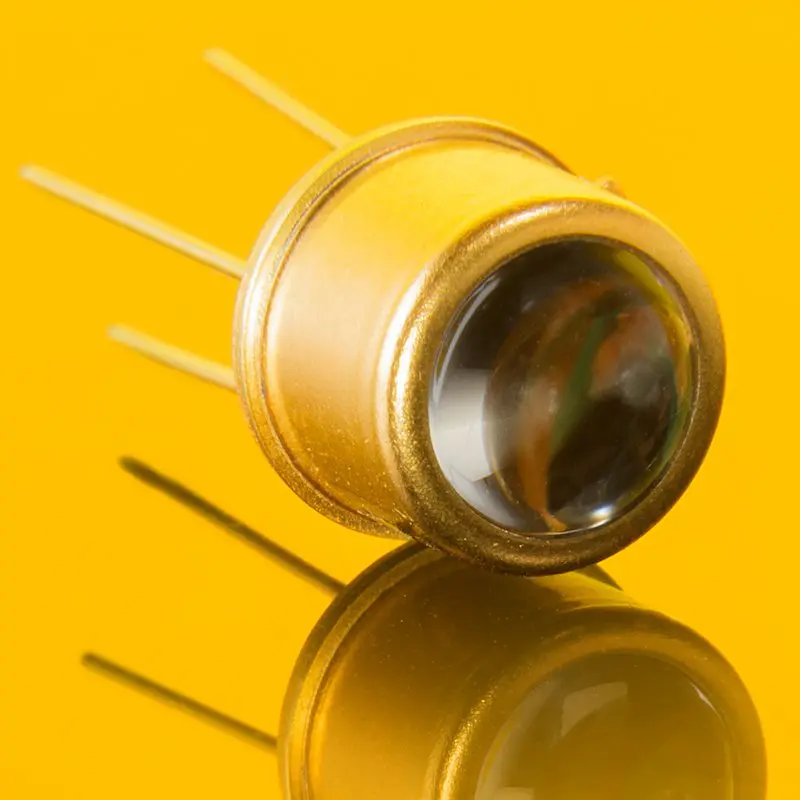

• TO5 外殼，帶鏡頭蓋密封
• 特別適用于符合 EN298 標準的 H2 燃燒器火焰監測
• 0…3V – 電壓輸出，也可提供 4…20mA 電流回路
• 典型輻照度 0.05 nW/mm2…10 nW/平方毫米
• 氣體放電火焰傳感器更換
• 我們很樂意為您的故障模式和影響分析 （FMEA） 提供支持。

TOCON_F? ?UV 傳感器，用于新型氫氣燃燒器中的火焰檢測

• 基于 SiC 的紫外光電探測器，帶集成對數放大器
• 基于 SiC 的結二極管將線性范圍增加到 2.100mV。使用傳統 Si 二極管的線性范圍以 300mV 結束。
• 專為氫氣燃燒器中的火焰檢測而設計
• 0…1V 信號輸出，也可提供 4…20mA 電流回路
• 典型照射強度 0.05 nW/mm2 至 10 nW/mm2。
• 符合 EN289 標準

關于新型氫氣燃燒器中的火焰檢測TOCON_F

為了實現能源使用脫碳的目標，用可再生能源生產的氫氣替代石油氣是一種非常有前途的方法。
這需要對加熱器進行一定的修改。一個重大變化將是修改符合 EN298 標準的火焰感應功能。目前，人們使用電離傳感器來感應石油氣火焰 – 這是一種堅固、可靠且廉價的方法。但是，如果將氫氣添加到石油氣中，或者氣體完全
由氫氣組成，則這些電離傳感器將無法進一步應用。原因是反應動力學發生了變化，這些傳統傳感器無法檢測到電離效應。
這一挑戰可以通過使用光電紫外線傳感器來應對。這些傳感器能夠可靠地檢測各種火焰，同時在紫外光范圍內“看到”其特征發射光譜。由于 UV 傳感器比電離檢測器更昂貴，因此目前 UV 傳感器僅適用于高價位的工業燃燒器，而不適用于家用燃燒器。然而，根據目前的知識水平，除了光電紫外線傳感器之外，沒有其他方法能夠可靠地檢測無氫火焰。
自 2006 年以來，我們生產了符合 EN298 標準的家用燃燒器中石油氣火焰檢測的 TOCONs ABC1 和 ABC2。我們的新型 TOCON_F 系列專為氫氣火焰檢測而設計。新 TOCON_F 與標準 ABC1 和 ABC2 TOCON 的不同之處在于縮短了關斷死區時間。當標準 TOCON 達到飽和時，就會出現這種關斷死區時間，并且可以延長到幾 100 毫秒。
TOCON_F 及其對數放大器將此死區時間縮短至 70 毫秒以下。因此，火焰（不需要的）區分后的反應時間可以大大增加。即使標準 TOCON ABC1 和 ABC2 的速度足夠快（符合 EN298 標準）可以應用于火焰傳感模塊（EN298 聲稱反應時間小于 1000 毫秒），EN298 標準的要求在未來可能會收緊。做出這一假設的原因是，與石油氣火焰相比，氫火焰的蔓延速率和點燃范圍要高得多。因此，與 TOCON_F 配合使用的 UV 傳感器模塊提供比當前標準要求的更短的反應時間。這使得這些火焰傳感模塊在標準可能修訂的情況下具有前瞻性。
世界上第一次在 TOCON_F 上使用了基于 SiC 的結二極管，與傳統的 Si 二極管 （300mV） 相比，這將線性測量范圍增加到 2.100mV。這種新方法完美地結合了線性電路（線性測量范圍）和對數電路（短關斷死區時間）的優點。

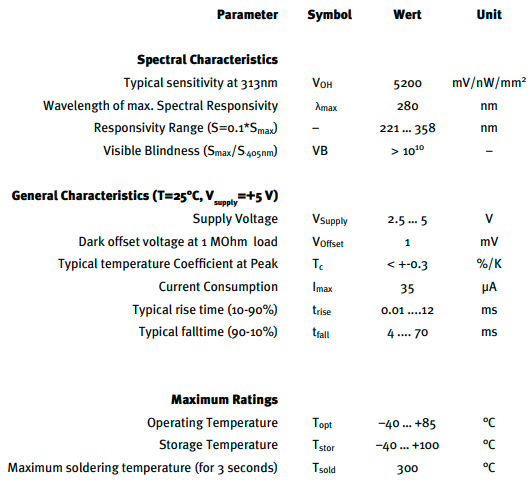

規格

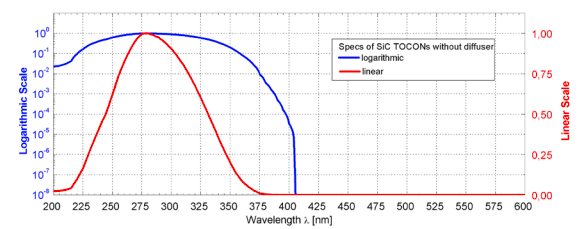

歸一化光譜響應度
