乳狀液、泡沫或泡沫乳狀液等體系由液滴或氣泡或混合液滴和氣泡組成。這些物質的直接相互作用產生了關于液體分散體系穩定性的信息。
DBMM1 Drop and Bubble Micro Manipulator：
-作為附件安裝到剖面分析張力計PAT-1中
-提供單個液滴或氣泡內部的毛細管壓力
-允許操作兩個實體的大小
-允許相互移動實體以進行交互
-測量聚合時間
DBMM1 允許以下測量
-液滴、氣泡和液滴-氣泡系統的合并
-短期內（0.01-100s）的動態界面張力
-可用針頭允許在50μm范圍內形成水滴或氣泡大于等于1毫米
-水滴或氣泡可以通過非常精細的壓電加藥系統進行操作
-兩邊可以使用不同大小的實體
DBMM1 軟件主要特點：
-兩側毛管壓力的在線記錄
-用于液滴或氣泡確定變化的精細加藥系統控制
根據最大液滴壓力程序動態界面張力測量的快速毛細管壓力配準
技術參數
表面和界面張力范圍為： 1~1000mn/m；
分辨率：±0.1 mN/m
光學： 標準CMOS相機：
? ? ? ? ? ? ? 最大分辨率1280 x 1024像素
? ? ? ? ? ? ?火線，光學畸變：<0.05%
? ? ? ? ? ? ?高速攝像機可選
光學畸變：<0.05%（PAT-1）
軟件： Windows軟件（購買后1年內免費更新）
測量選項：
-單滴/氣泡表面/界面張力，高達100赫茲的振蕩
-成對滴/泡合并
設備尺寸（長x寬x高）：200 x 200 x 150 mm（標準）
重量： 2公斤
電源： 100…240 AC；50…60 Hz；60 W
額外配件特殊針（Eppendorf），直徑介于50μm和1 mm

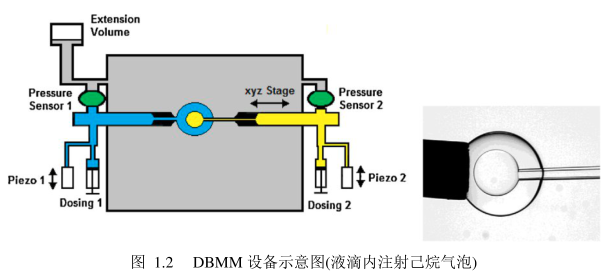

DBMM(drop?and?bubble?micro?manipulator) 是目前研究氣泡/液滴間相互作用最先進的設備. 該設備由左右對稱兩部分組成，來改變各有特制的細管、由壓力傳感器和微位移壓電陶瓷驅動控制生成氣泡的大小。如下圖所示。

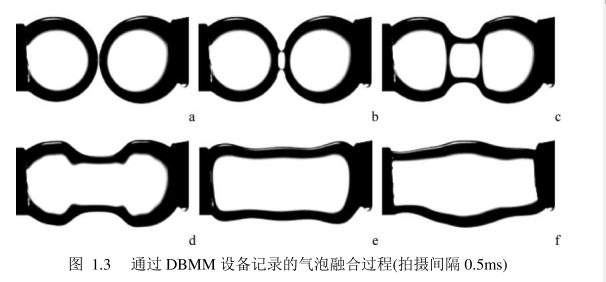

告訴的攝像功能可以清楚地捕捉氣泡/液滴短暫的融合瞬間，如下圖所示。不僅可以實時監測氣泡/液滴間的相互作用，還可以通過視頻圖像和壓力傳感器提供的數據做定量的分析。DBMM突破了以往設備的局限，使實驗不僅僅局限于單純氣泡/液滴間的研究，還可以實現在流體場中內液滴的氣泡的研究。
