PGS100輪廓儀

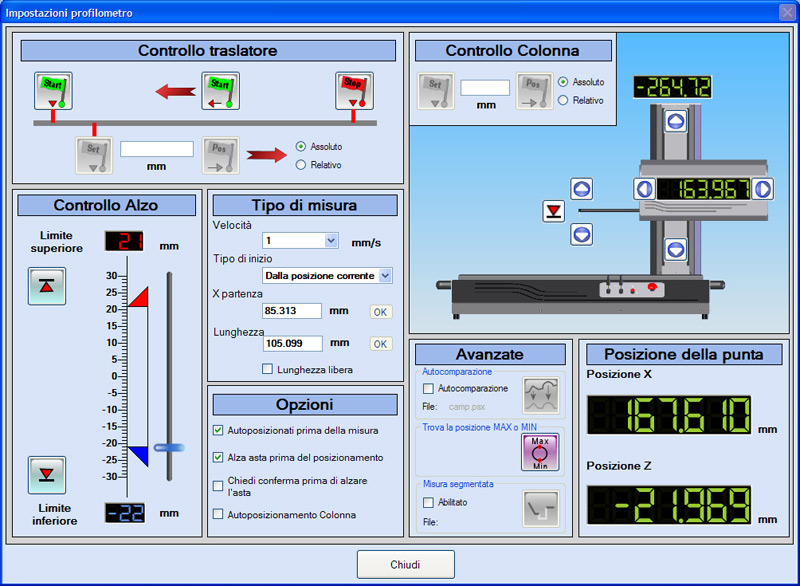

PGS100輪廓儀能夠以極其簡單直觀的方式獲取2D輪廓，這也得益于其長度（X）為130毫米、高度（Z）為50毫米的測量范圍。PGS100輪廓儀的使用是通過軟件或PC鍵盤以非常直觀的方式發出的命令進行的。

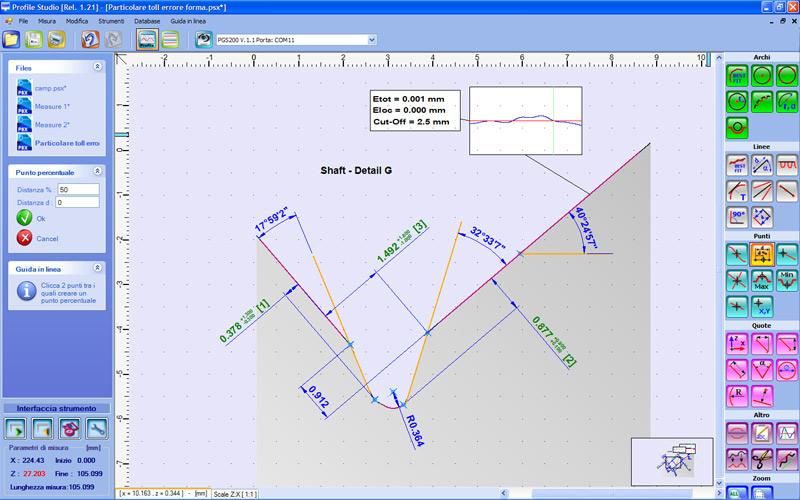

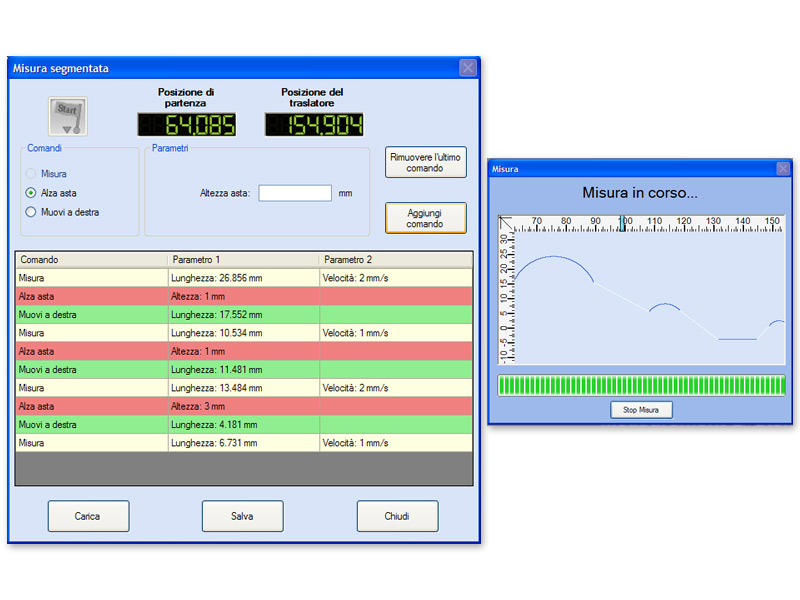

Profile Studio分析程序配備了零件尺寸標注所需的所有CAD功能，還允許您創建程序來自動確定元件的特征，例如在系列測量過程中。

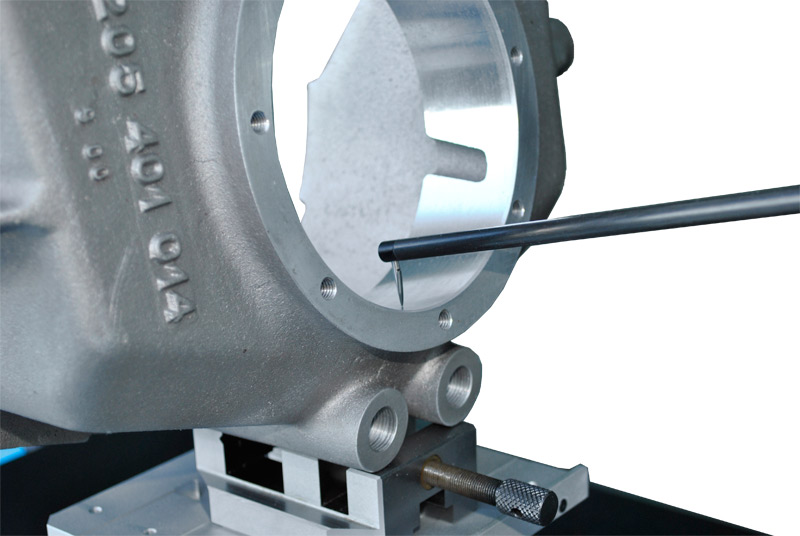

PGS100輪廓儀的標準配置包括帶“T”槽的工作臺和32 mm鑿子測量探頭，可通過各種附件進行豐富和完善，包括軸承上具有3或4個自由度的定位器和精密虎鉗，使您能夠在測量過程中牢牢夾緊工件。
由于有專門的校準樣本，校準在軟件的指導下進行。
PGS100輪廓儀主要參數：
| 計量單位： | 毫米和英寸 |
| 勘探行程 (X): | 130 mm (5,12 in) |
| 測量范圍 (Z): | 50 mm (1,97 in) |
| 轉向柱行程 (Y) | 320 mm (12,6 in) manual |
| 采樣間隔 (X): | 0,5 μm (0,02 μin) |
| Z軸分辨率: | 0,2 μm (0,008 μin) |
| 定位速度: | 0-10 mm/s (0-7 in/s) |
| 測量速度: | 0.2 mm/s to 2 mm/s (from 0.008 in/s to 0.08 in/s) |
| 尖端半徑: | 20 μm (0,8 μin) |
| CNC循環: | 具有自動比較器的自動數控測量和定位循環 |
| 連接： | USB接口到Windows?PC |
| 語言： | 英語、法語、德語、意大利語、西班牙語、葡萄牙語和斯洛文尼亞語 |
| 尺寸 (L x D x H): | 1030 x 410 x 660 mm (41 x 16 x 26 in) |
| 總重量: | 34 kg (75 lbs) |
| 電源電壓: | 110-240 V ; 50-60 Hz |
| 工作溫度: | 15 – 25°C (59 – 77°F) |
| 軟件: | Profile Studio Basic |
