PGS200輪廓測量儀

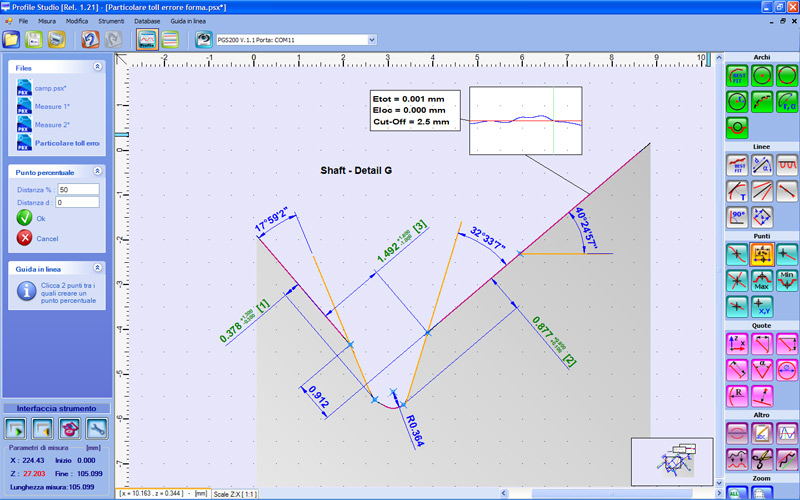

PGS200輪廓測量儀是新一代的儀器，只需幾次簡單的操作，就可以表征復雜零件的輪廓，這要歸功于現代的“一體式”邏輯：只需要幾次操作，PGS200輪廓測量儀就可以立即準備好并校準進行測量。安裝在PGS200輪廓測量儀上的Profile Studio軟件非常用戶友好，易于操作員使用。
輪廓特征化所需的功能分為多個類別（點、線、弧、尺寸），每個類別都有不同的顏色，便于識別。CAD非常先進：所有項目都是動態的，輸入后可以編輯。

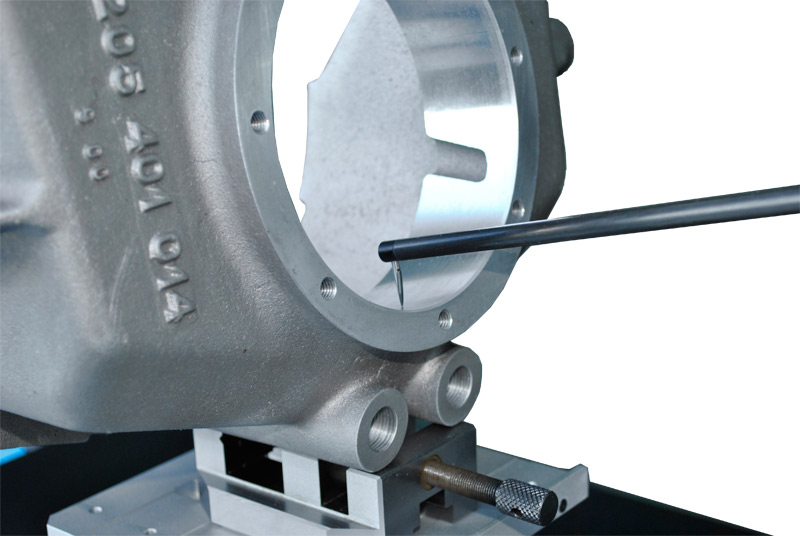

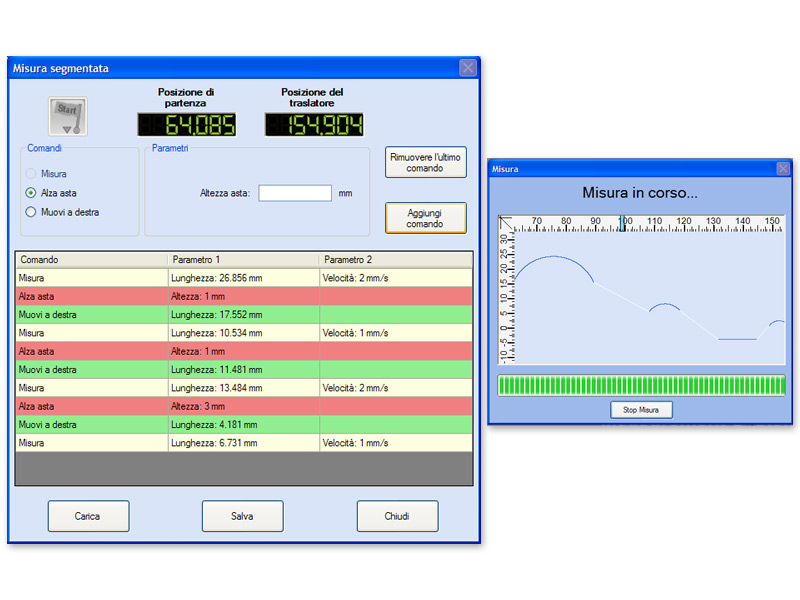

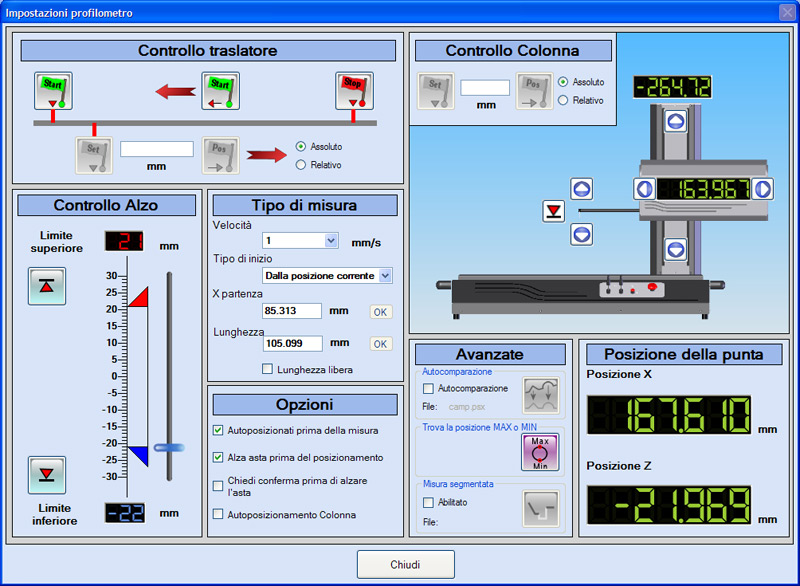

對于更復雜的工件，PGS200輪廓測量儀允許執行測量循環，因此，障礙物會自動克服（凹槽、肩部），并且在測量結束時重建輪廓。得益于電動柱，校準可以像測量周期一樣自動進行，從而確保顯著節省時間和高度靈活性。
PGS200輪廓測量儀技術參數：
| X測量范圍: | 220 mm (8.66 in) |
| Z測量范圍: | 50 mm (1.97 in) |
| X軸分辨率: | 0.5 μm (0.02 μin) |
| Z軸分辨率: | 0.1 μm (0.008 μin) |
| 定位速度: | 0 – 10 mm/s (0 – 0.4 in/s) |
| 測量速度: | 0.2 – 0.5 – 1 – 2 mm/s (0.008 – 0.02 – 0.04 – 0.08 in/s) |
| 立柱的橫向長度: | 立柱的定位為320 mm（12.6英寸）或520 mm（20.5英寸）手動或電動CNC |
| 測量提示: | 尖端半徑20μm（0.8μin），前部圓度
|
| CNC循環: | 具有自比較功能的CNC自動測量和定位循環 |
| 連接: | 面向Windows?PC的USB接口 |
| 語言: | 意大利語、法語、英語、德語、西班牙語、葡萄牙語和斯洛文尼亞語n |
| 尺寸 LxDxH: | 1100 x 570 x 720 mm? (43.3 x 22.4 x 28.3 in) |
| 總重量: | 42 kg(92 lbs) |
| 軟件： | Profile Studio |
