R250圓度測試儀

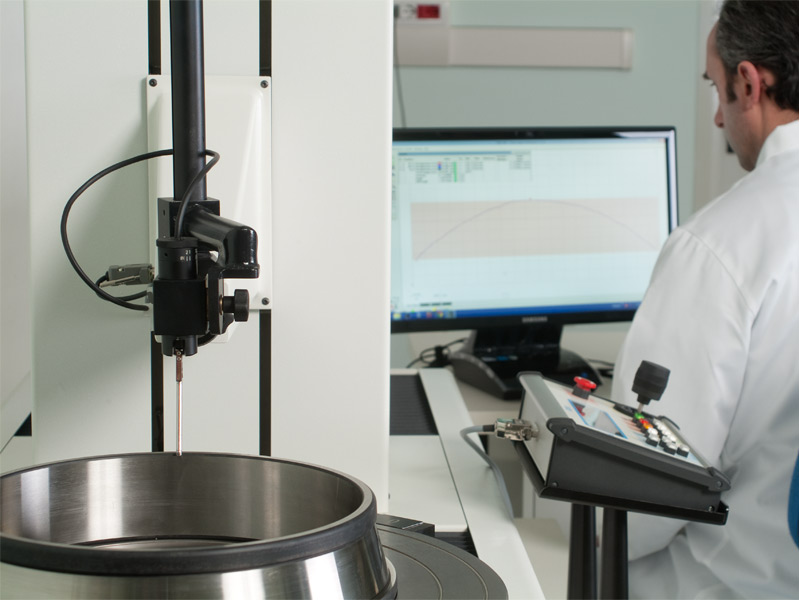

R250圓度測試儀是根據以最高精度表征圓形甚至復雜幾何形狀工件的需要而設計的，它是滿足機械、電機、航空航天和機器制造行業多種測量需求的理想儀器。由于其由輝綠巖制成的底座和靜態支撐板組成的堅固結構，R250圓度測試儀可以精確測量重量也相當大的工件。

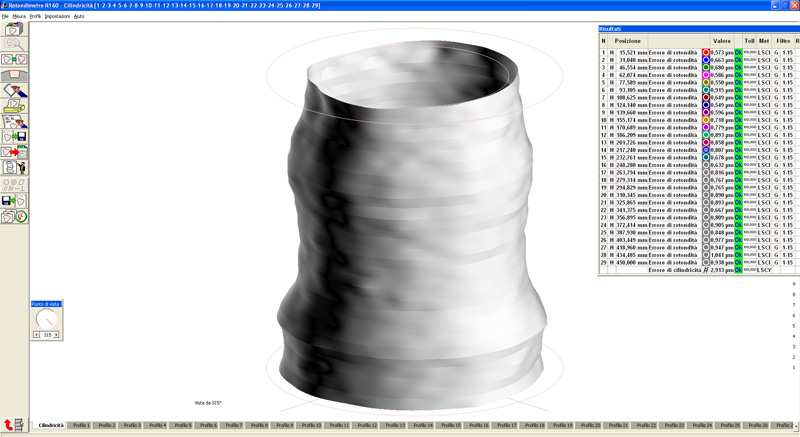

R250圓度測試儀與Circom軟件相匹配，該軟件被認為非常用戶友好且易于使用，因此可以在短時間內培訓操作員，降低培訓和測試成本。該軟件允許分析以下幾何公差：圓度、線性、圓柱度、錐度、錐形、同心度、平行度、同軸度、跳動、總跳動、厚度變化。對于存在間隙的復雜表面，Circom能夠自動消除間隙，或者操作員可以手動干預，消除不一致的剖面。

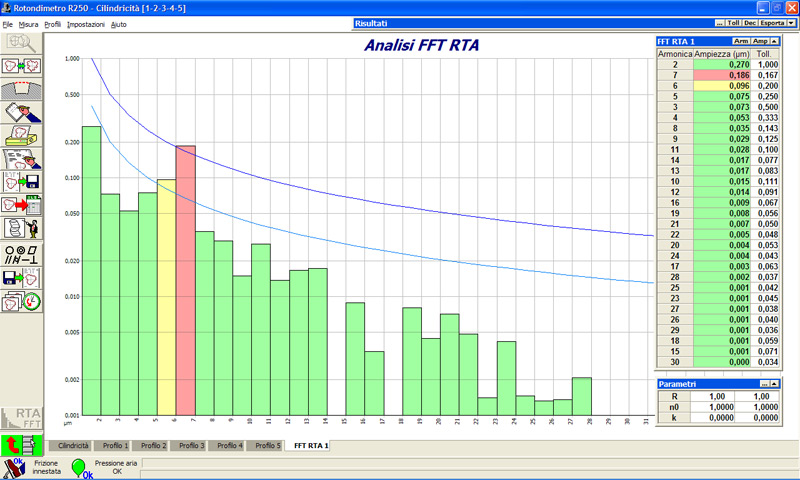

集成軟件包可以添加到基本應用程序中，例如諧波分析，通過FFT算法，諧波分析允許分析測量輪廓的每個單個正弦分量，這對于軸承至關重要。
R250圓度測試儀技術參數：
計算參數：圓度、線性、圓柱度、錐度、錐形、同心度、平行度、同軸度、跳動、總跳動、厚度變化。
C板軸線
| 板直徑 | 250 mm |
| 最大載荷 | 500N |
| 最大測量直徑 | 500mm |
| 定心和調平 | ± 3mm — ± 2° |
Z軸
| 有效橫向長度 | 300 mm |
| 電動和測量 | |
| 400 mm上的線性誤差 | 0,8 μm |
| 測量速度 | 0,5 – 1-2 mm/s |
| 定位速度 | 0 – 15 mm/s |
R臂軸
| 有用的導線長度 | 300 mm |
| 電動，定位內 | 部/外部 20 – 150 mN |
| 定位速度 | 0 – 15 mm/s |
Pick-up
| 有用的導線長度 | 300 mm |
| 電動，定位 | 內部/外部20 – 150 mN |
| 定位速度 | 0 – 15 mm/s |
| 尺寸 | 1500 x 750 mm (LxP) |
| 重量 | 280 kg |
| 電源 | 110-240 V 50-60 Hz |
