R300圓度測試儀
R300圓度測試儀是世界上最好的表面表征設備之一，源于SM在該領域三十年的經驗，它專門設計用于測量體積大、重量重的工件，具有最高的精度。
R300圓度測試儀具有3個靜態支撐的計量測量和定位軸，確保整個系統在沒有摩擦的情況下流暢運動，并具有顯著的堅固性。

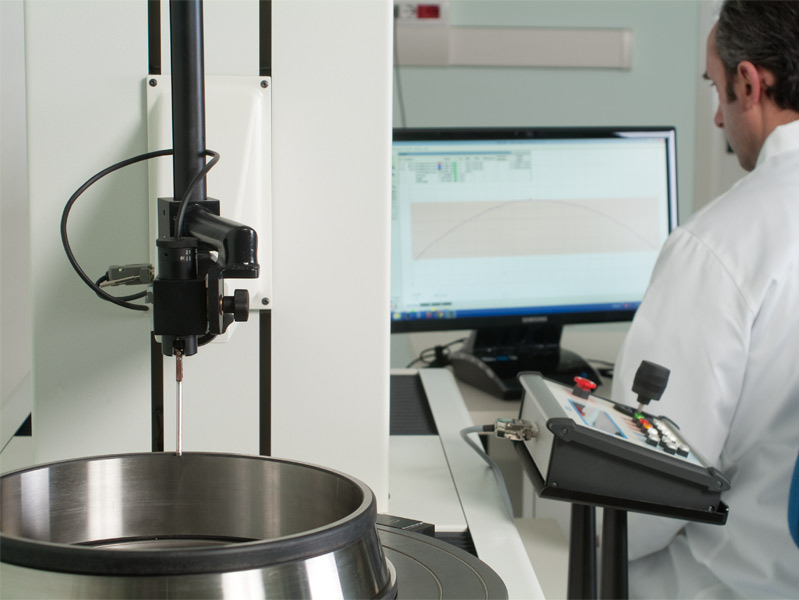

R300圓度測試儀的主要應用在于大尺寸軸承的表征，其中必須確定產品最終質量的所有基本特征，其中圓度和滾道角是通過遵循工件的輪廓測量的，同時有更多的軸工作，從而產生大量的測量值。
R300圓度測試儀技術參數：
Pneumostatic plate
| 平臺直徑: | 450 mm |
| 膨脹直徑: | 800 mm |
| 最大可測量直徑: | 1000 mm |
| 軸向承載力: | 1200 kg |
| 徑向跳動（板級）: | ≤0,1 μm |
| 速度: | 0,5 – 3 rpm (measurement) 0 – 6 rpm (positioning) |
| 摩擦: | 手動旋轉導致的靜電 |
| 居中范圍: | ±5 mm |
| 調平范圍: | ± 1° |
| 分辨率: | 0,1° |
Pneumostatic R axis
| 有用的橫向長度: | 500 mm |
| 線性度: | ≤ 0,5 μm su 500 mm |
| 速度: | 0,2 – 10 mm/s |
| 分辨率: | 0,1 μm |
C axis (pneumostatic column)
| 有用的橫向長度: | 500 mm |
| 最大高度 : | 600 mm (from plate surface) |
| 線性誤差: | ≤ 0,5 μm on 500 mm |
| 速度 : | 0,5 – 15 mm/s |
| 分辨率 | 0,1 μm |
Pick-up
| 測量定位: | 在三個位置（水平、垂直、橫向） |
| 測量強度 : | 內部/外部 20 – 150 mN |
| 測量范圍: | ±1000 μm |
| Supplied pick-ups? : | N° 3 two-directional of lenght ? 80 – 150 – 240 mm |
