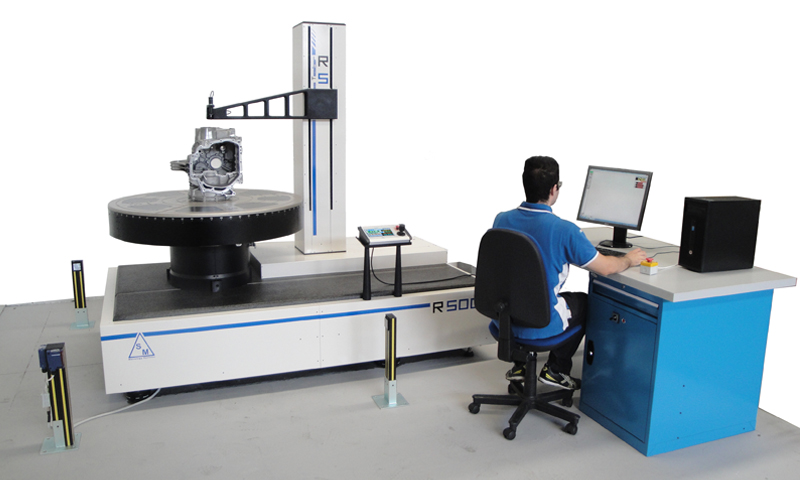

R500圓度測試儀
R500圓度測試儀位于機器的頂部，用于表征世界全景中的旋轉表面，以確定可測量物體的最大尺寸；意大利SM在這一領域有著三十年的經驗，它被設計用于測量體積大、重量重的工件，并保持高精度。
R500圓度測試儀具有3個計量軸，靜壓支撐，用于測量和定位，確保整個系統在沒有摩擦的情況下流暢運動，并具有顯著的堅固性。

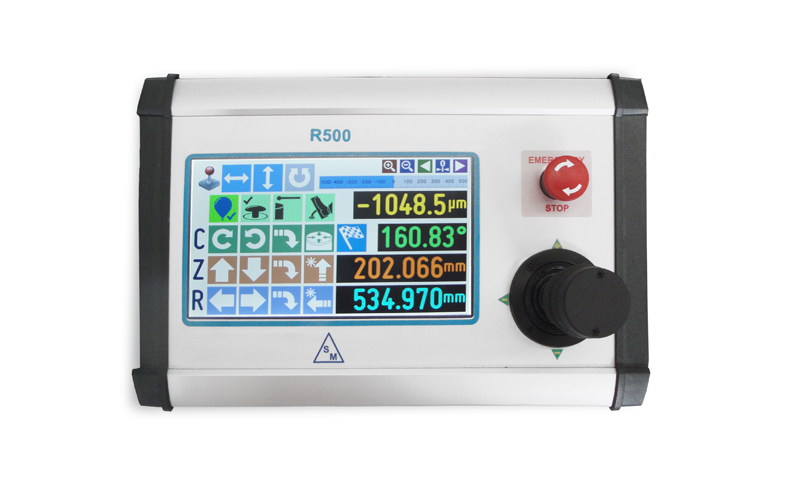

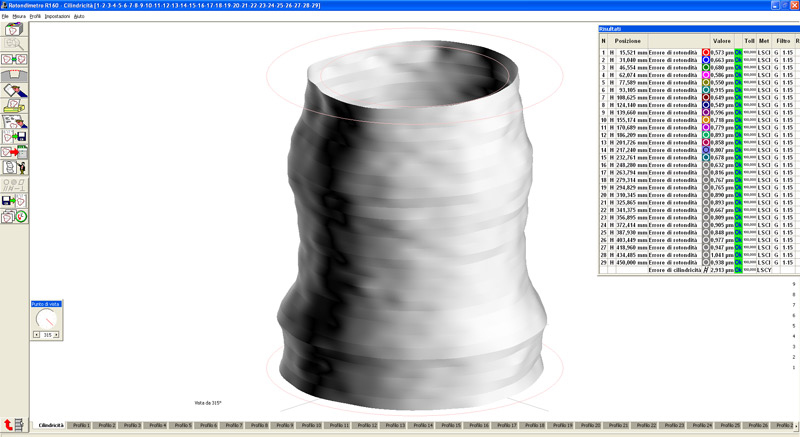

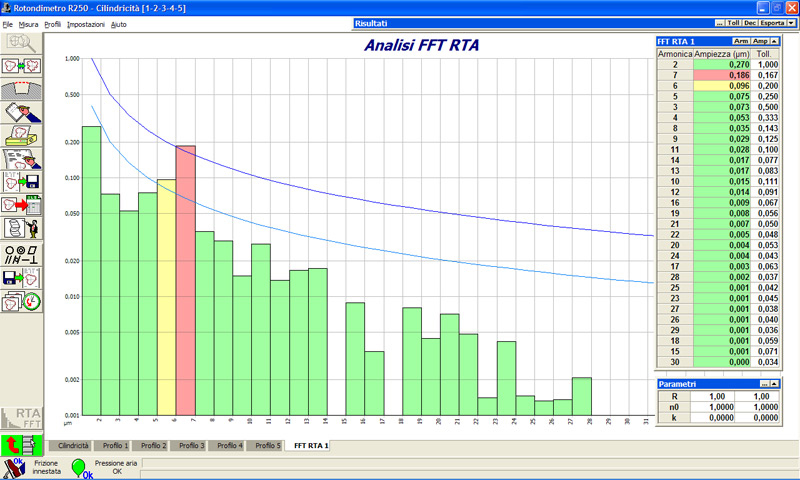

R500圓度測試儀的旗艦應用是對能源部門（渦輪機、壓縮機、軸承）中體積龐大的細節進行表征，必須確定產品最終質量的所有基本特征。 電動板允許工件自動定心，通過Circom軟件內部的程序執行。
R500圓度測試儀技術參數：
Pneumostatic plate
| 平臺直徑 | 650 mm |
| 膨脹直徑 | 1200 mm |
| 最大可測量直徑 | 1300 mm |
| 軸向承載力 | 1500 kg |
| 徑向跳動（板級） | ≤0,1 μm |
| 速度 | 0,25 – 3 rpm (measurement) 0 – 6 rpm (positioning) |
| 摩擦： | 手動旋轉導致的靜電 |
| 居中范圍: | ±5 mm 帶自動循環 |
| 調平范圍 | ± 1° |
| 分辨率 | 0,009° (40k pts/rev) |
Pneumostatic R axis
| 有用的導線長度 | 650 mm |
| 線性度 | ≤ 0,5 μm su 500 mm |
| 速度 | 0,2 – 10 mm/s |
| 分辨率 | 1 μm |
C軸（帶循環球導軌的立柱）
| 有用的橫向長度: | 900 mm |
| 最大高度: | 600 mm (from plate surface) |
| 線性誤差 | ≤ 0,5 μm on 500 mm |
| 速度 | 0,5 – 15 mm/s |
| 分辨率 | 0,1 μm |
Pick-up
| 測量定位 | 在三個位置（內部、外部、側面） |
| 測量強度 | 內部/外部20 – 150 mN |
| 測量范圍 | ±1000 μm |
| Supplied pick-ups? : | N°3雙向，帶8mm紅寶石球體 |
