RT120輪廓粗糙度測量儀

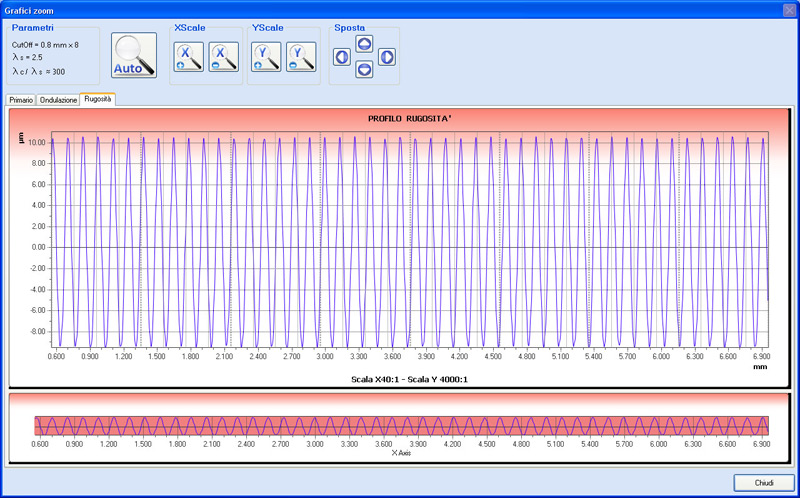

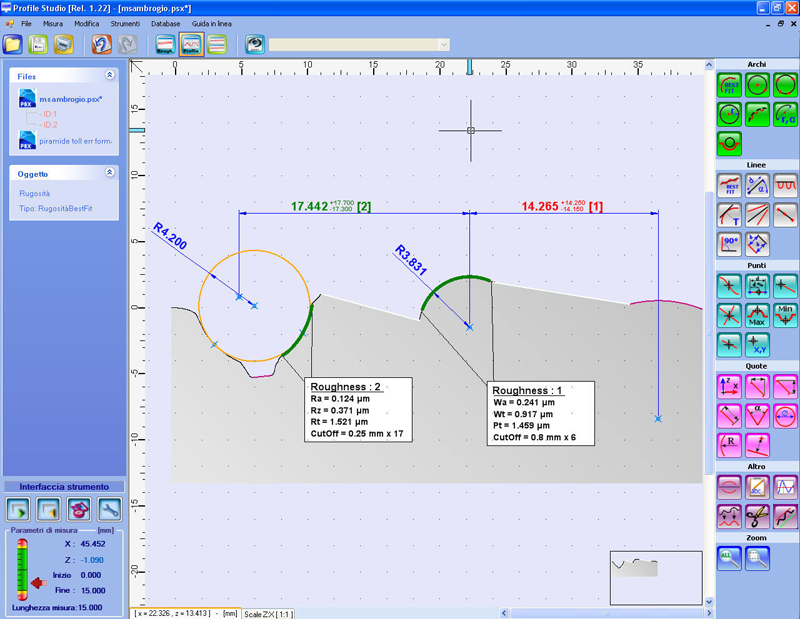

RT120輪廓粗糙度測量儀的構思源于需要使用一個設備來表征工件的粗糙度和微觀輪廓，即使是復雜的工件，這要歸功于RT120輪廓粗糙度測量儀“一體式”邏輯和Profile Studio分析軟件。Profile Studio軟件的開發對用戶非常友好，易于操作人員使用；輪廓和粗糙度表征所需的所有功能都在右側工具欄中可用，并分為多個類別，每個類別都有不同的顏色。新的尺寸和粗糙度分析可以在同一剖面上輸入并顯示在同一屏幕上，以便操作員通過一次測量對工件進行完整分析。由于具有自比較功能，可以在新輪廓上重建參考輪廓的所有尺寸和尺寸公差，從而節省了大量的串聯檢查時間。粗糙度參數是根據最新標準制定的，粗糙度參數是根據ISO 4287、ISO 13565-1和-2、ISO 12085、VDA 2007等最新標準詳細說明的，總共計算了70個參數。
| RT120輪廓粗糙度測量儀技術參數： | |
| ISO 4287:09 | Rp, Rt, Rv, Rc, Rz, Rzjis, Ra, Ra75, RSm, RΔq, Rsk, Rku, Rδc, RPc, RmrRel Wp, Wt, Wv, Wc, Wz, Wa, Wq, WSm, WΔq, Wsk, Wku, Wδc, WPc, WmrRel Pp, Pt, Pv, Pc, Pz, Pa, Pq, PΔSm, Pq, Psk, Pku, Pδc, PPc, PmeRel |
| ISO 13565:96 | Rk, Rpk, Rvk, Mr1, Mr2, A1, A2 |
| DIN 4768:90 | Ry5, Rmax, R3z, R3zMax, PtDIN |
| ISO12085:98 | Pt, R, AR, Rx, Wte, W, AW, Wx, Rke, Rpke, Rvke |
| VDA 2007 | WD, WDc, WDt, WDSm |
| X測量范圍: | 120 mm (4.72 in) |
| Z測量范圍: | 3 mm(0.12 in) o 5 mm (0.39 in) |
| X分辨率: | 0.1 μm (0.02 μin) |
| Z分辨率: | 0.1 nm (0.004 μin) |
| 測量速度 | 0.25 – 0.5 – 1 – 2 mm/s (0.01 – 0.02 – 0.04 – 0.08 in/s) |
| 尖端尺寸: | 金剛石錐60°角2μm（78μin）閉合半徑 |
| 立柱的橫向長度: | 立柱的定位為320 mm（12.6英寸） |
| CNC循環： | 具有自比較功能的CNC自動測量和定位循環 |
| 連接： | 面向Windows?PC的USB接口 |
| 軟件： | Profile Studio |
| 語言： | 意大利語、法語、英語、德語、西班牙語、葡萄牙語和斯洛文尼亞語 |
| 尺寸: | LxDxH1100 x 570 x 720 mm? (43.3 x 22.4 x 28.3 in) |
| 總重量 | 50 kg(92 lbs) |
