Smart Material使用壓電陶瓷纖維作為活性棒制造1-3型復合材料。與Dice&Fill填充法相比，PZT纖維復合材料是一種具有成本效益的替代方法。
1-3型壓電纖維復合材料是通過環氧樹脂滲透纖維束和垂直于纖維方向切割立方體塊來制備的。這種方法也稱為排列和填充。

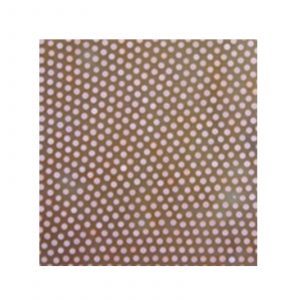

通過以恒定間距排列直徑為800μm的陶瓷纖維，可以實現規則的像素分布。這產生了大約15%到最大48%的填充系數。
1-3型壓電纖維復合材料是專門為SONAR和其他水下超聲應用而設計的。改進的真空沉積方法允許形成典型厚度為2.5μm的低阻抗銅閃錫層，以實現高耐久性和改進的可焊性。
1-3型壓電纖維復合材料的典型超聲應用
SONAR，陣列換能器
SONAR，單元件換能器
通用水下超聲應用
空氣超聲換能器

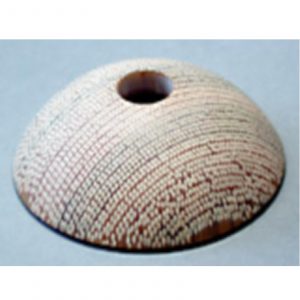

由于采用排列和填充的生產方法，1-3纖維復合材料原料是典型的塊體，長度可達10厘米，橫向尺寸為目標元件。它還允許將1-3種復合材料加工成各種形狀和形式，此外還允許以原纖維塊的期望共振頻率切片元件。這包括用于卓越寬帶超聲接收器應用的精確凹形或凸形輪廓。排列和填充生產方法可以很容易地進行批量擴展，也可以縮短交付周期，這是與常用的Dice&Fill方法相比的一個主要優勢，尤其是在低頻應用中。
Smart Material提供各種標準的環氧樹脂和聚氨酯體系作為其無規纖維復合材料（通常稱為填料）的填隙材料。各種可用的填充材料允許工作溫度在95°C和135°C之間。
1-3型壓電纖維復合材料可選規格：
| 共振頻率 | 80kHZ up to 1MHz |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 填充系數 | 15% up to 48% |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PZT 材料 | PZT Navy Type II |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 聲阻抗 | 5 MRayl to 16 MRayl |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 可選電極 | CuSn (帶錫閃光層的銅) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 尺寸 | 最大100mm by 100mm, 各種圓形直徑 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 耦合系數 kt | 0.61 to 0.68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 操作溫度 | Typical 95°C, 135°C on request | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 間質材料 | 各種環氧樹脂體系 |
