代理SOLAR ELECTRONICS 6220-1B 音頻隔離變壓器
用于傳導式音頻敏感度測試
SOLAR ELECTRONICS 6220-1B音頻隔離變壓器應用：

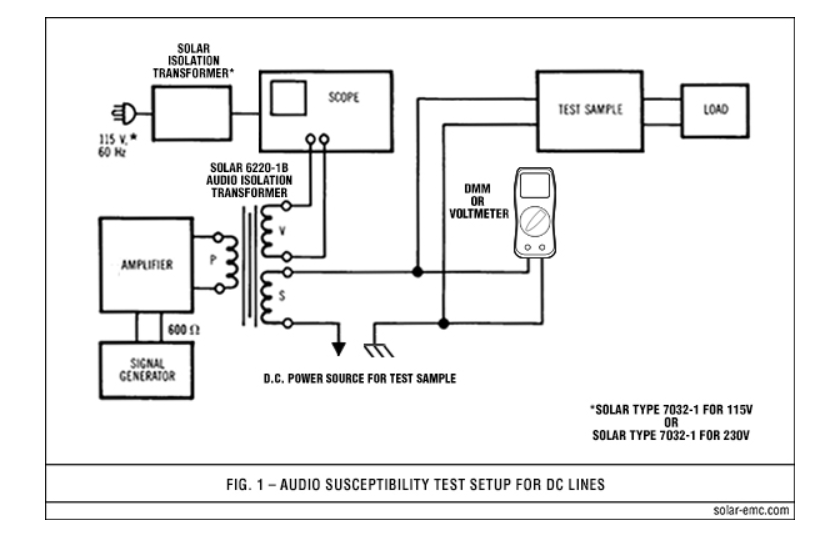

SOLAR ELECTRONICS 6220-1B音頻隔離變壓器專為屏蔽室使用而設計，用于根據 MIL-STD-461/462 和其他 EMI 規范的要求進行傳導音頻敏感性測試。

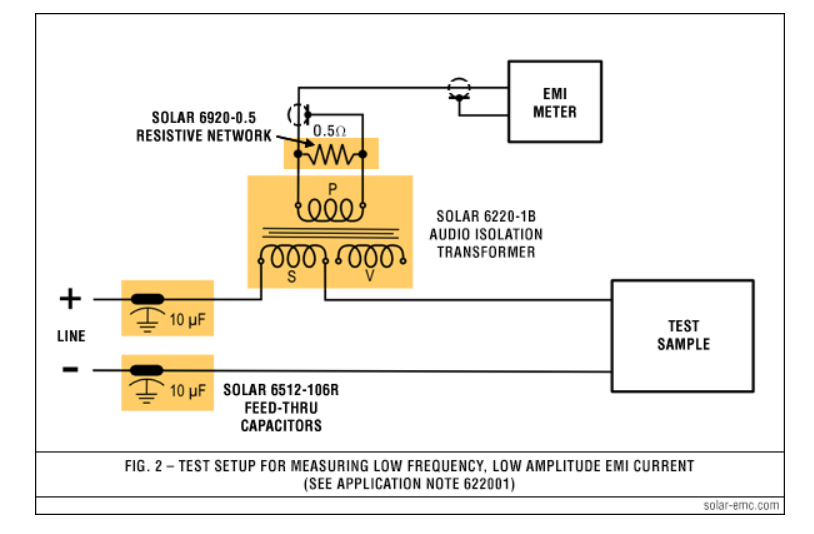

也可以使用變壓器 作為拾取設備，用于測量比傳統電流探頭低的低頻 EMI 電流。
此外，在瞬態敏感性測試期間，其次級電容器可用作電源線中的隔離電感器。
SOLAR ELECTRONICS 6220-1B音頻隔離變壓器描述：
變壓器能夠上 在 30 Hz 至 250 kHz 的頻率范圍內，將 200 W 的音頻功率引入其主設備。匝數比為特殊的次級繞組提供了 2 比 1 的步長。次級將處理高達 50 A 的交流或直流電流，而不會使變壓器飽和。
另一個次級繞組連接到一對接線柱，適合按照適用的 EMI 規范連接到交流電壓表。該繞組用于將電壓表與電源接地隔離。初級繞組和次級繞組均未連接到鐵芯的端部鐘。該變壓器可用作 4 Ω初級和 1 Ω 次級或 2.4 Ω初級和 0.6 Ω次級或 2 Ω初級和 0.5 Ω次級。
SOLAR ELECTRONICS 6220-1B音頻隔離變壓器特征：
| 特征 | |
| ? | 提供方便的臺式模型單元，在初級和輸出電壓表引線上帶有三路接線柱。標準 0.75 英寸的接線柱間距允許使用標準插頭。大電流次級使用 1/4-20 螺柱。 |
| ? | 能夠處理 EMI 規范所需的音頻功率，以及與測試樣品串聯的次級通道處理高達 50 A 的交流或直流電流。 |
| ? | 在其他測試中可用作拾取器件或隔離電感器。 |
| ? | 適合在永久測試裝置中固定在工作臺上 |
SOLAR ELECTRONICS 6220-1B音頻隔離變壓器規格：
主要：小于?5?Ω
次要：初級阻抗的?1/4
頻率響應：30?Hz?至?250?kHz
音頻功率：?200?W
介電測試：600?V?DC?初級到次級，每個繞組到端部鐘
二次飽和：最大?50?A?AC?或?DC
匝數比：二比一降級
次級電感：約?1.3?mH（空載）
重量：?18磅
尺寸：4.5?英寸寬?x?5.25?英寸高?x?6.25?英寸深加上端子。（11.43?厘米?x?13.335?厘米?x?15.875?厘米）
參數表?6220-1B
脈沖變壓器.jpg)
