法國, WINTECH, H.VIR,? 75 Type 20, 紅外光學窗口
H.VIR? 75 Type 20 是 H.VIR? 系列（不包括爆炸性環境）的小紅外窗口。它安裝在變壓器、開關設備和電機等電氣設備上，允許您通過熱像儀在正常充電的電氣條件（低壓和高壓）下進行預防性維護
H.VIR? 75 Type 20 紅外窗口可以安裝在新設備上或改裝到現有設備上（它將在設備的整個使用壽命內持續使用）。H.VIR? 75 Type 20 與 H.VIR? 系列的其他光學窗口一樣，無需預先檢查即可防止與電氣設備相關的任何風險。
電氣設備的內部通常無法接觸進行檢查。通過使用 H.VIR? 紅外窗，您可以在代表性負載條件下進行紅外熱成像檢查，從而進行有效的維護。
H.VIR? 是市場上唯一配備寬帶晶體（波段I、II 和 III）的紅外窗，這使其能夠支持市場上所有熱成像相機的使用范圍（0.3 μm 到 13 μm）。熱成像技術人員和操作員將獲得對電弧的有效保護。
H.VIR? 紅外窗的性能無需多言，已獲得全球主要電氣設備制造商的認可。通過眾多測試和認證，H.VIR? 系列的卓越性能得到了驗證。
在電氣設備上安裝H.VIR?75 20型紅外窗口進行熱檢查不會降低或影響材料的安全水平。H.VIR?75 20型光學窗口與整個H.VIR系列一樣，保證了對人員和基礎設施的保護。H.VIR?75 20型紅外光學窗符合現行國際標準和電氣材料制造商的特定規范。
紅外熱像儀的工作原理是什么？
配備探測器的熱像儀通過測量熱波或紅外輻射來檢測電氣設備中的溫度變化。這種輻射通過熱圖像進行轉換，其中每個溫度值都由顏色表示。用于最熱區域的顏色是紅色和黃色。寒冷區域以藍色或紫色顯示。與傳統相機不同，紅外相機可以可視化熱區域并識別肉眼不可見的熱點。因此，它們能夠在電氣設備（變壓器、配電板等）變成火災之前檢測到過熱或熱異常。
檢查電氣設備的方法？
作為預防性維護的一部分，授權技術人員使用熱像儀來識別電氣設備內部的任何異常情況。有三種方法：涉及打開面板的“常規維護”、在設備上安裝紅外窗的“預防性維護”以及基于自主和持續監控的“預測性維護”。
常規維護：一種不可靠且昂貴的方法
在常規維護的情況下，必須安排技術人員的訪問，因為這將涉及切斷 HVA 網絡的電源以允許打開電氣設備面板。這種維護有幾個明顯的缺點：
- 無電意味著停產一段時間并損失生產時間
- 斷電檢測，無法有效捕獲熱點（快速冷卻）
- 打開和關閉面板時對電氣設備的影響（過早老化，擰緊關閉/打開元件時需要更加注意）
- 如果存在有機玻璃，則無法捕獲波長大于 1 μm 的輻射（加熱產生波長大于 1 μm 的輻射除外）
- 只允許在給定時間進行檢查的檢查（在兩次年度檢查之間出現異常風險的風險）
預防性維護：更可靠、更準確的方法
預防性維護包括在電氣設備的面板上安裝紅外窗口，這樣就可以在不打開設備的情況下查看連接器。在檢查過程中，技術人員將熱像儀對準紅外窗口。這種方法有幾個優點：
- 檢查時不斷電（生產線不臨時停機）
- 電氣設備的使用壽命更長（無需分合）

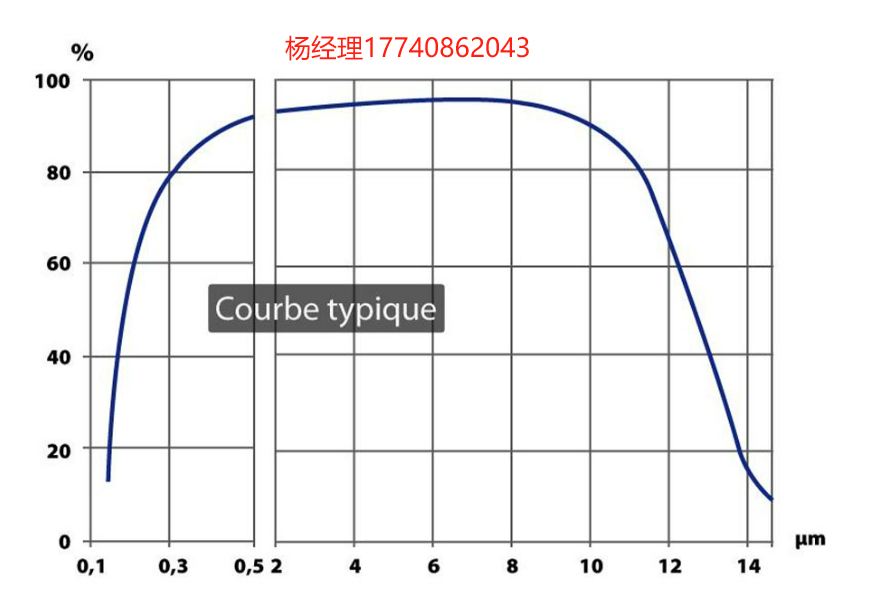

- 允許紅外波長通過 0.3 μm 至 13 μm 的紅外窗口，具有非常低的透射損耗（最大約 10%）
