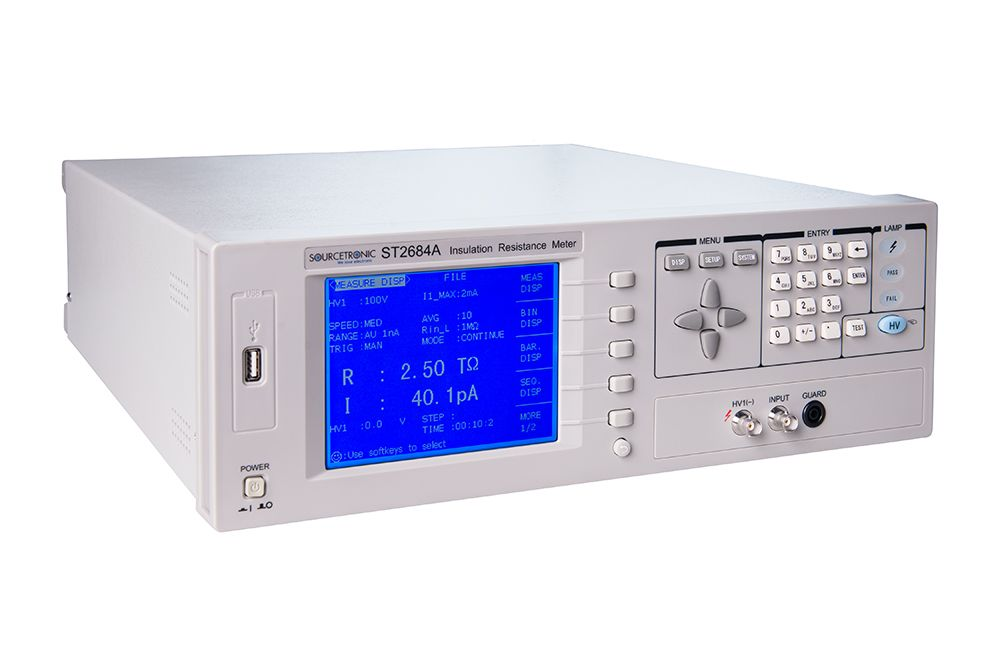

ST2684絕緣電阻測試儀
2684/ST 2684A是一種高精度絕緣電阻測試儀，用于快速測量電子零部件的絕緣電阻特性。大顯示屏是用戶友好的，使設備的操作非常容易。該儀器是專為電容器紅外測試而設計的。因此，它具有可選的內部輸入阻抗，內置雙電壓接觸檢測，能夠產生1000V的輸出電壓。測試儀配有各種接口，如232、USB設備、掃描儀和處理器
產品編號:?60822
EAN:?4260254479168
細節：
突出特征：
- 高精度絕緣測試儀
- 320×420點陣液晶顯示器
- 強大的充電功能
- 高速測量:100米/秒
- 電容元件的接觸檢測功能
- 7個電流范圍，手動或自動范圍模式
- 4箱比較功能
- 可編程序列測試模式
- R-T和I-T電路測試和顯示模式
- 自動存儲設置參數
- 截圖可以保存到u盤
- 通過RS232或USB進行遠程控制
測試方法
阻力試驗
- 范圍:10kΩ至100TΩ
- 精確度:
- 測試電流> 100pA: 2%
- 測試電流≤ 100pA: 5% Rtest/ (Vtest/3pA)
當前測試
- 范圍:
- 范圍1: 100μA – 1mA /內部輸入阻抗10kΩ
- 范圍2: 10μA – 100μA /內部輸入阻抗10kΩ
- 范圍3: 1μA – 10μA /內部輸入阻抗10kΩ
- 范圍4: 100nA – 100μA /內部輸入阻抗10kΩ
- 范圍5: 10nA – 100nA /內部輸入阻抗10kΩ
- 范圍6: 1nA – 10nA /內部輸入阻抗1mω
- 范圍7: 10pA – 1nA /內部輸入阻抗1mω
- 精度:2% 2pA
測量電壓
- 范圍:10V – 1000V
- 精度:讀數的2%,或1V
- 源電阻:200ω
- 電流限制:2mA、25mA或200mA
- 電壓輸出:前面板上手動開/關或內置時間控制，或遙控
- 時序:可編程充電時間:0至1000秒
- 測量延遲:0至1000秒可編程
- 放電電阻:2kω
- 放電時間:t=0.03 x C[&muF]，當Vtest降至測試水平的1%時
技術數據
- 觸發模式:單次，平均最多100次或連續
- 比較器:4個箱:(3個箱用于通過，1個箱用于失敗)
- 范圍模式:自動，保持
- 平均次數:1到100次
- 存儲器:可存儲20組設置值。
- 接口:RS232C、處理器、USB、掃描儀
- 工作溫度:10攝氏度至40攝氏度
- 濕度:≤ 90% RH
- 電源:
- 90伏至130伏交流電(60赫茲)-198伏至260伏交流電(50赫茲)
- 功耗:150瓦
- 尺寸:430毫米x 400mm毫米x 130mm毫米
- 重量:14kg
盒子里有什么

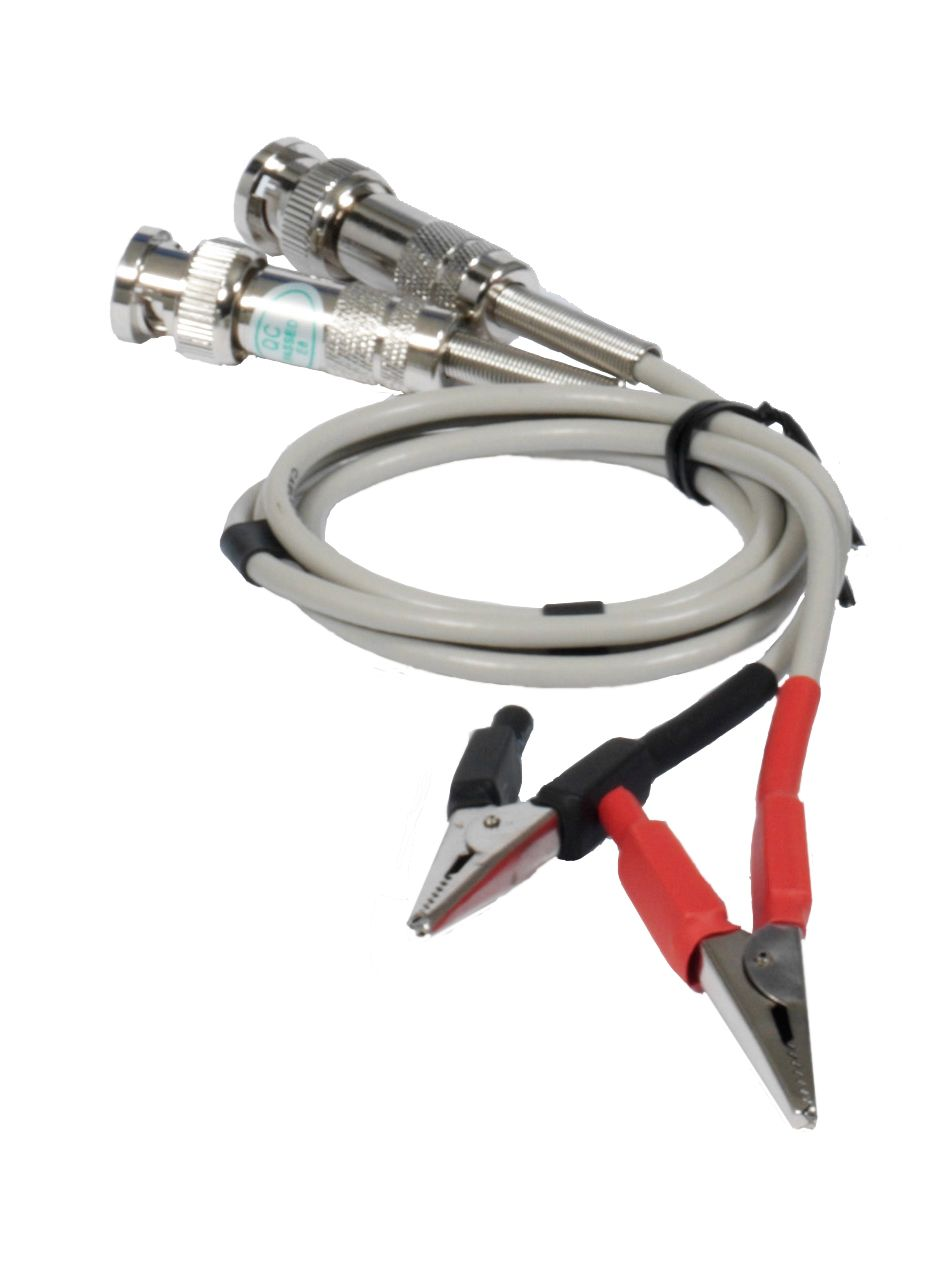

- ST26004B雙端子測試夾引線
- 操作指南
- 電力電纜
- 工廠校準
