美國Spectron-Spectrotilt™ RS232 / 12位電子測斜儀 SSY0185-HDS12/ SSY0185-VDS12

Spectron Spectrotilt™? RS232 / 12位電子測斜儀

RS232 / 12 bit Electronic Inclinometer

型號：

SSY0185-HDS12?,? 水平安裝

SSY0185-VDS12 ， 垂直安裝

產品信息:

spectro tilt RS232/12位電子傾角儀提供無與倫比的準確性和價值。通過將單軸/混合電解傾斜傳感器與定制的數字電子設備和軟件相結合，Spectron成功跨越了成本和性能之間的鴻溝。特性包括+/-60度線性感測范圍、板載線性和溫度校正、ESD和EMI保護、鋁制外殼，所有這些均采用密封封裝。

角度范圍、比例因子/分辨率和內部平均讀數數量（即:過濾）都可以定制，以滿足大多數應用。傳感元件內部的流體粘度也可以改變，以降低在高振動環境中的敏感度。此外，數字輸出信號是長距離電纜布線的理想選擇，消除了對信號損失和噪聲的擔憂。

應用：

  • 施工設備（吊臂角度、安全負載指示器）

  • 平地機和攤鋪機（鏟刀角度）

  • 車輪定位（主銷后傾角和氣室測量）

  • 天線位置（碟形衛星天線仰角）

規格參數：

溫度系數……………………………………………….. 0.1% / °C
啟動時間…………………………………………………………………….. <1秒
重量………………………………………………………………………………….80克
輸入電壓………………………………………….+7至+14V直流（未調節）
輸入電流 …………………………………………………………………………….20mA
輸出 ………………………………………………………………………………………. RS232
線性范圍…………………………………………………………….+/-60度
精度………………………………………………….最大 +/-0.3度
刻度因子/分辨率……………………每計數 0.03425度
零點輸出（零度時） …………………………………….2048計數
溫度范圍
? 工作…………………………………………………………….. -40°至+80°C
? 存儲…………………………………………………………………..-55°至+80°C
啟動時間…………………………………………………………………….. <1秒
振動……………………………………………….MIL Std. 810，方法514.4

* 輸出以RS232格式傳輸，波特率為9600，CMOS邏輯電平（0和+5V直流）。最高有效字節和最低有效字節以15毫秒的間隔傳輸。
** 精度包括所有影響，定義為輸出相對于絕對輸入角度的最大偏差。

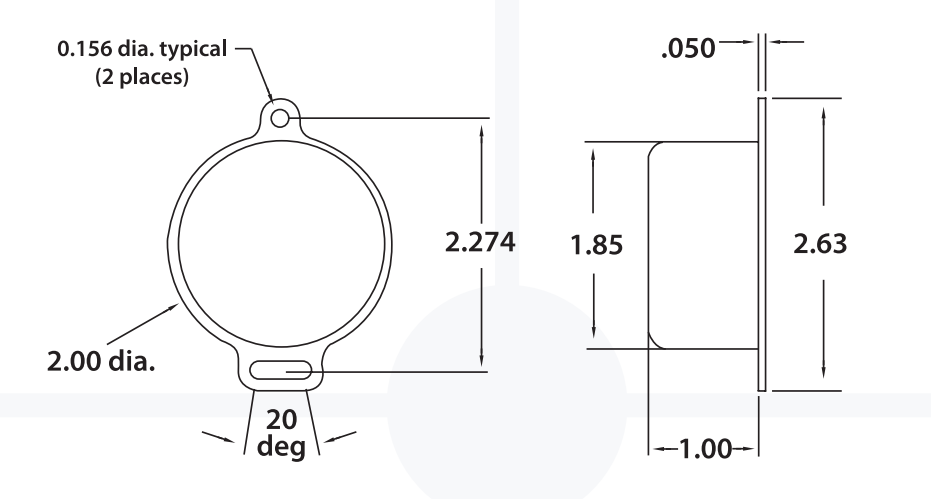

尺寸：

電氣連接：

黑色 = 接地
紅色 = +7至+14V直流輸入（未調節）
白色 = 數據輸出線（相對于接地）
