Spectron SA40012 單軸CMOS信號調理模塊
Single Axis CMOS Signal Conditioning Module
Spectron SA40012 單軸CMOS信號調理模塊產品信息:
SA40012單軸CMOS信號調理模塊是一種DC輸入/輸出操作器件，采用單端電源供電，提供雙極性DC輸出。這款低功耗調理器專門設計用于直接與所有Spectron單軸傾斜傳感器接口，是電池驅動應用的理想選擇。該模塊采用可安裝在PC板上的設計，在內部將DC輸入電壓轉換為傳感器的交流激勵電壓，并將傳感器輸出解調為平滑放大的DC輸出電壓。結合專有信號處理算法和外部溫度補償傳感器（可選），正常測量誤差大大降低。SA40012還具有過載保護功能，并經過100%可靠性測試，以提供最高的質量。
Spectron SA40012 單軸CMOS信號調理模塊規(guī)格參數:
輸入電壓…………………………………………………….+5Vdc 到 +15Vdc
輸入電流 ……………………………………………….0.5mA @ +5Vdc, 0.9mA @ +15Vdc
傳感器激勵……………………………………….380 mV峰峰值，方波
輸入阻抗 ……………………………………………………………………………….. 5兆歐姆
輸出 +/-1.5Vdc @+6Vdc供電，參考VREF（引腳＃9，請參閱輸入/
輸出連接）
負載 ……………………………………………………………………………………….100k 歐姆最小
時間常數……………………………………………………………………………………………30 毫秒
偏移調整 ………………………………………………………………………………+/-45 mVdc
輸出紋波 …………………………………….. 輸出電壓的0.35％（RG 24k 歐姆）
溫度系數（模塊/傳感器）
– 零值 ……………………………………………………………………100 微伏/攝氏度（典型值）
– 比例 ………………………………………………………………….. +1Vdc 輸出時的0.02％/攝氏度
輸出短時持續(xù)時間…………………………………………..連續(xù)（Vout 和 Vref）
溫度范圍
– 工作溫度…………………………………………………………………………………. . -20 到 +70攝氏度
– 存儲溫度 ……………………………………………………………………………………. .. -40 到 +80攝氏度
溫度補償：
- 組裝件（模塊和傳感器）的溫度補償可以使用外部硅溫度傳感器（KTY81-120）和一個電阻（SBT）來 完成。確切的電阻值是通過將十分位電阻箱連接到R3，并調節(jié)直至獲得所需結果確定的。使用這種配置， 可以將比例溫度系數從0.3％/℃ （名義）降低到0.03％/℃（名義）。請參閱接線圖以獲取連接點。

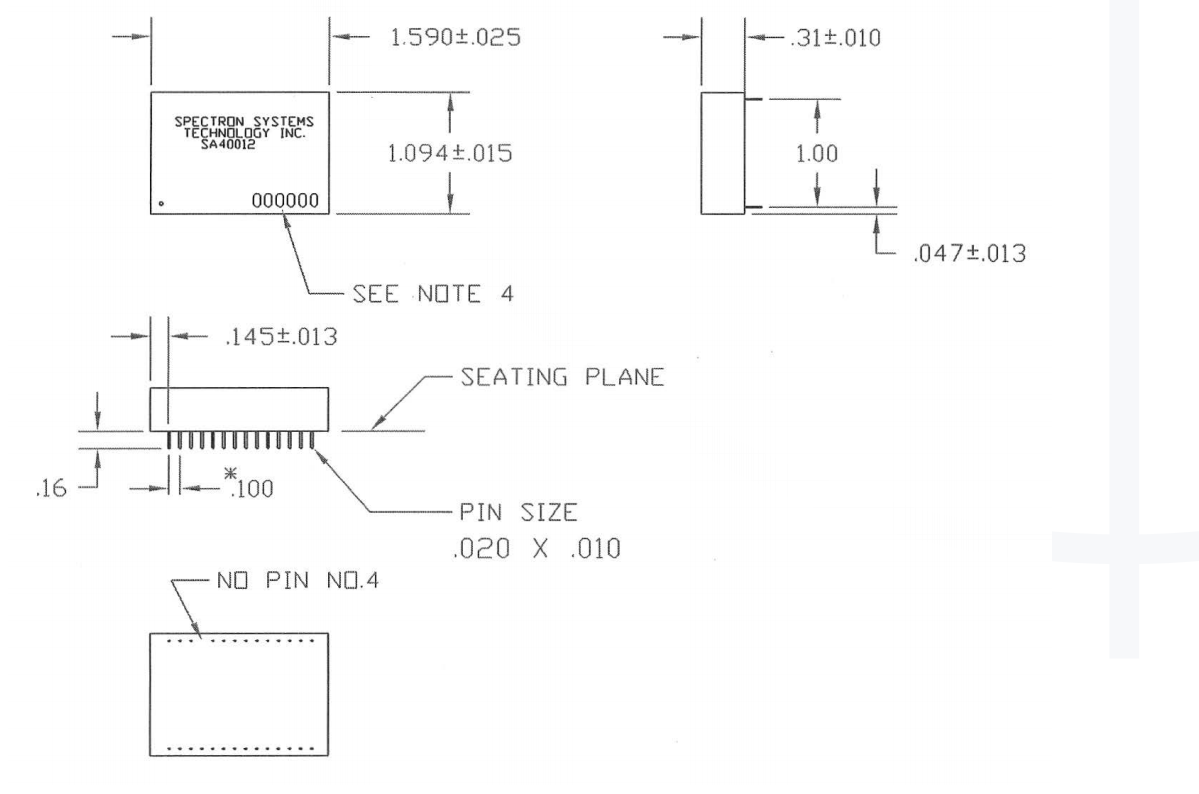

尺寸：
