衍射光柵是一種將能量衍射成其組成波長的光學元件。刻槽密度、深度和輪廓決定了衍射光柵的光譜范圍、效率、分辨率和性能。
通常有兩種不同類型的衍射光柵——刻劃光柵和全息光柵。刻劃光柵由刻劃引擎產生，該刻劃引擎使用金剛石刀頭工具在光柵基板（通常涂有薄反射層的玻璃）上的涂層上切割凹槽。全息光柵是使用光刻技術生產的，可以具有正弦或閃耀輪廓。
正弦槽輪廓是全息光柵最常見的凹槽形狀，其中凹槽是對稱的，因此沒有閃耀方向。與閃耀光柵相比，正弦光柵提供更寬的光譜覆蓋范圍，但通常效率較低。
閃耀的全息光柵已將正弦輪廓轉變?yōu)椤颁忼X”輪廓。這種鋸齒輪廓提高了感興趣波長區域上的衍射光柵的效率，而不會增加雜散光。Spectrum Scientific 使用專有的熾熱技術，該技術可產生光芒光柵，與離子蝕刻光柵相比，該光柵表現出相當低的雜散光，且效率相當或更高。目前，該技術僅限于 200-300 毫米的燃燒區域。
除了平面光柵，Spectrum Scientific 是為數不多的設計和制造針對紫外和可見光波長優化的光芒像差校正平場成像光柵的公司之一。
通過使用金剛石刀頭工具在基底上的涂層上切割平行凹槽來制造有規則的衍射光柵。這些凹槽被切割成閃耀或“鋸齒”輪廓，從而可以針對給定的光譜區域優化光柵。這允許針對光譜的任何區域優化刻線光柵。然而，由于周期性誤差，與全息光柵相比，刻線光柵表現出更高的雜散光，也稱為重影效應。

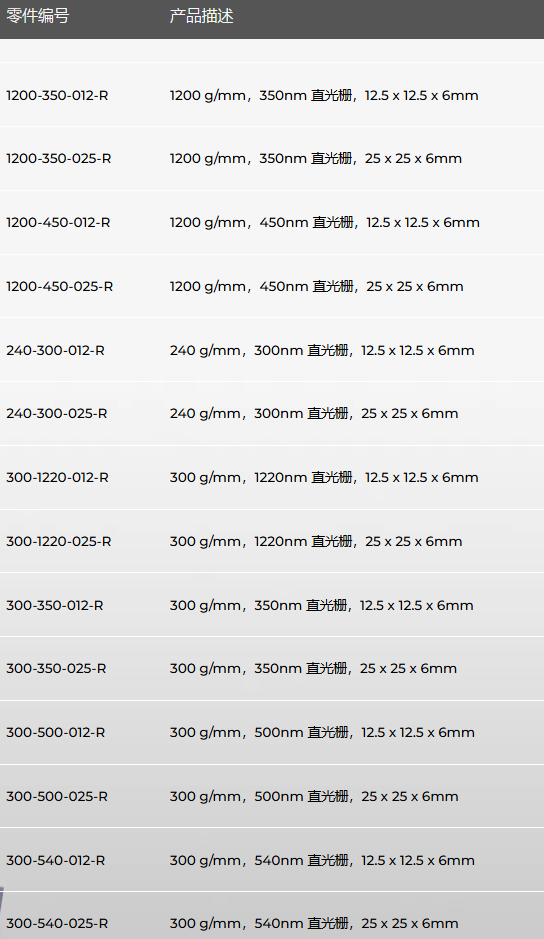

我們的標準格柵有 12.5 x 12.5 毫米和 25 x 25 毫米兩種尺寸，但我們可以提供高達 68 x 68 毫米或更大的標準格柵系列。
