Spectrum Scientific平場凹面光柵閃耀全息凹面光柵搭配探測器使用
平場凹面光柵
Spectrum Scientific 的平場成像凹面光柵具有既不平行也不等距的凹槽。這種類型的凹面光柵旨在最大限度地減少散光和彗差。這使得像差校正凹面光柵非常適合與平面陣列探測器（如光電二極管陣列 （PDA））或 2D 陣列探測器（如電荷耦合器件 （CCD） 探測器）一起使用。光柵的成像特性還意味著多個源（例如光纖輸入）可以同時在入口狹縫上成像，并將每個信號分別讀出到 2D 探測器或多個堆疊陣列探測器上。
Spectrum Scientific 是世界上為數不多的能夠制造高質量閃耀全息凹面光柵的公司之一。我們的專有技術使我們能夠在不進行離子蝕刻的情況下對凹面光柵進行光學閃耀，從而獲得高峰值效率和低雜散光

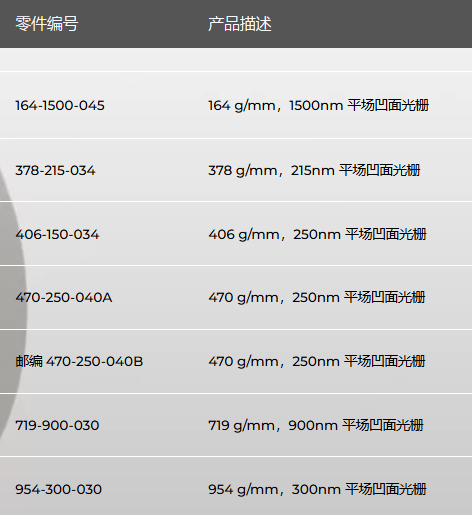

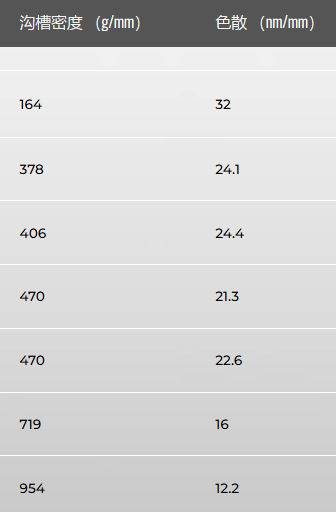

Spectrum Scientific 提供一系列標準光柵。
Spectrum Scientific 的平場凹面光柵（Flat-Field Concave Grating）是一種創新的光學元件，結合了凹面光柵的聚焦特性和平場成像能力。這種光柵能夠在一次光學操作中同時實現光譜分光和平場成像，顯著簡化光學系統設計，特別適用于緊湊型光譜儀和其他需要高集成度的光學設備。
主要特點：
平場成像：在像平面上實現均勻的光譜分布，減少像差，提高成像質量。
緊湊設計：集成聚焦和分光功能，減少光學元件數量，降低系統復雜度。
寬波長范圍：支持從紫外（UV）到紅外（IR）的廣泛光譜范圍。
高衍射效率：優化的刻線設計，確保高能量利用率。
定制化選項：可根據客戶需求定制波長范圍、線密度和尺寸。
應用領域：
便攜式光譜儀：用于現場快速光譜分析，如環境監測、食品安全檢測等。
工業檢測：在生產線上的材料成分分析和質量控制中發揮重要作用。
光學傳感：集成到光學傳感器中，用于氣體檢測、化學成分分析等。
衍射光柵的類型
衍射光柵
衍射光柵是一種將能量衍射成其組成波長的光學元件。
衍射光柵的凹槽密度、深度和輪廓決定了衍射光柵的光譜范圍、效率、分辨率和性能。
通常有兩種不同類型的衍射光柵——刻劃光柵和全息光柵。
刻劃衍射光柵是由刻劃引擎產生的，該刻劃引擎使用金剛石刀頭工具在光柵基板（通常涂有薄反射層的玻璃）上的涂層上切割凹槽。
全息衍射光柵是使用干涉光刻技術生產的，可產生光滑的凹槽表面，并消除刻劃光柵中的周期性誤差。
衍射光柵可以是反射光柵或透射光柵。最常見的衍射光柵類型是平面光柵和凹面光柵，盡管它們也可以是其他輪廓，例如凸形或環形，具體取決于應用。
反射光柵通常涂有反射涂層，通常是鋁，帶有保護涂層（用于 UV-VIS-NIR）或金（用于 IR）。透射光柵通常配有增透涂層。
衍射光柵可以具有正弦或閃耀輪廓。正弦光柵的效率通常低于閃耀光柵，但通常提供更廣泛的光譜覆蓋范圍。閃耀格柵具有“鋸齒”輪廓，通常提供更高的效率。
商用衍射光柵通常是從子主光柵產生的復制光柵，它可能比主衍射光柵低幾代。
通常，生產主衍射光柵的成本很高，通過提供復制光柵（提供幾乎無法區分的性能），一個主光柵可以生產數千個復制品，從而降低衍射光柵的單位成本。
