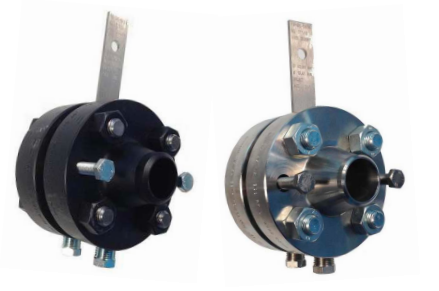

孔板法蘭ORI

當必須安裝孔板或流量噴嘴時，孔板法蘭用于代替標準管道法蘭。

在孔板法蘭上加工成對的壓力抽頭，這樣就不需要在管壁上安裝單獨的孔板載體或抽頭。

孔板法蘭的范圍涵蓋所有標準尺寸和范圍，以及所有常見的法蘭材料。法蘭可選擇滑動式(SO -滑動式)或焊接頸式(WN -)焊接頸)形式，通常提供兩種,每個法蘭內的1 / 2”NPT抽頭。提供千斤頂螺釘，以確保易于拆卸主流體元件。

主要元件可以是孔板或流動噴嘴。有關更多信息，請參閱個別產品數據表。
孔板法蘭也可以提供完整的螺栓和墊圈組件。

材料
我們可以提供各種標準和特殊材料的孔板法蘭，包括:
ASTM A105 -碳鋼
ASTM A350 LF2 -低溫碳鋼
ASTM A182 F316 -不銹鋼
ASTM A182 F304 -不銹鋼
ASTM A182 F11 -低合金鋼
ASTM A182 F22 -低合金鋼
其他應要求提供的材料

壓力沒有配置
作為標準配置，每個法蘭上配置兩個?”NPT螺紋，其中一個帶插頭。其他螺紋尺寸可根據要求提供?？梢灾付ㄌ淄埠附舆B接，也可以提供對焊管接頭。抽頭通常是“法蘭”型，但“角”抽頭是可選的。
抽頭的配置取決于流體條件，標準方向為氣體向上90°，液體向下90°，蒸汽水平180°

墊圈
適用于孔板法蘭的各種墊圈也可供選擇。典型規格包括:
– 1.6毫米厚的扁平非石棉纖維
– 4.5 mm厚螺旋繞線式，外碳鋼，內不銹鋼，316L繞組，石墨填料

螺栓和螺母
可根據要求提供合適的螺栓。
標準材料包括:
– ASTM A193 B7和ASTM A194 Gr 2H
– ASTM A320 L7和ASTM A194 Gr 4 – 7
– ASTM A320 B8和ASTM A194 Gr 8
– ASTM A320 B8M和ASTM A194 Gr 8M

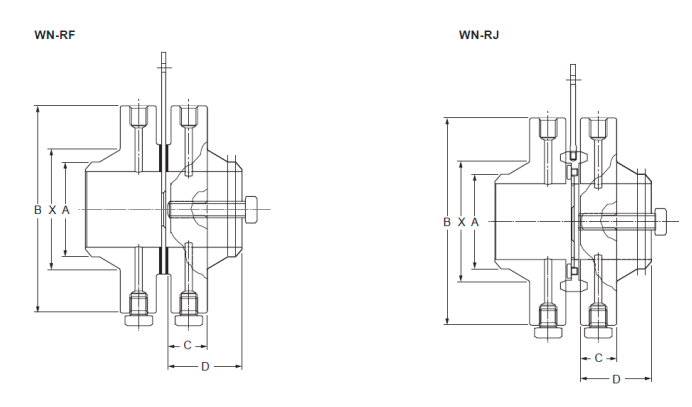

焊頸孔法蘭組件
焊頸孔法蘭對接焊接到管道上。訂購時應注明管道的內徑(或時間表)。
焊頸孔板法蘭有300、600、
900 1500 2500。凸起面(RF)和環形連接
(RTJ)版本可以提供。
