流量計均速管PIT

主要設備對液體、氣體和蒸汽的測量更為先進。 流量計均速管是一種主要的測量儀器，設計用于產生與流量成正比的壓差。

根據伯努利定理，上游四個孔取管道四個不同點的流速(取“平均值”)，下游孔測靜壓。隨之而來的壓差與流量成正比。

流量計均速管精確測量管道或矩形管道中的液體、氣體和蒸汽流量。適用于從dn2“直到dn60以上”的線路。
可在許多不同的模型，每一個專門設計用于流量測量的各種應用。

特殊型號設計用于惡劣條件(污染流體，高溫，高壓)。
無論是應用還是安裝，平均皮托管都能長時間保持測量精度，低永久壓力損失，低安裝和維護成本，最后但并非最不重要的是節省大量能源。

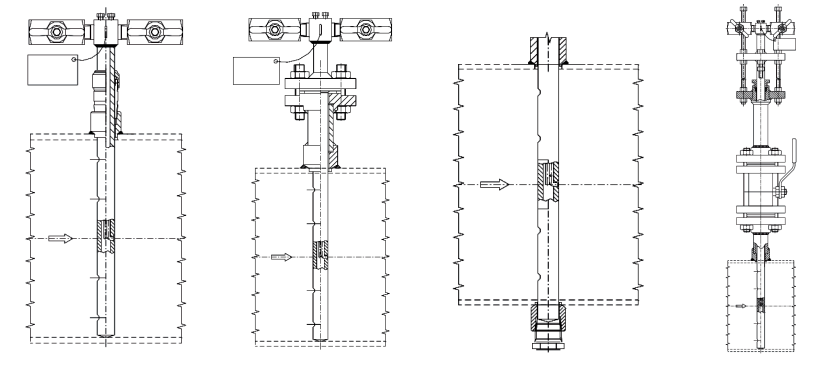

管道上典型安裝

型號和精度
平均皮托管的流量系數在較長時間內保持穩定。從長遠來看，平均皮托管比孔板更精確。對于流量系數“K”的每個變化，可以預期精度會降低。

在相同的時間間隔(足夠長的時間)內，我們發現流量系數K幾乎不變，在膜片孔板流量計中測量的相同系數K可以變化約10%，這就給出了流量讀數誤差10%的結果。從長遠來看，膜片孔板儀表的精度也會受到懸浮液中的固體和/或污垢或脂肪形成的損害。

這些因素導致流動系數“K”的增加，它從初始不確定性1%到10%÷2 0%。

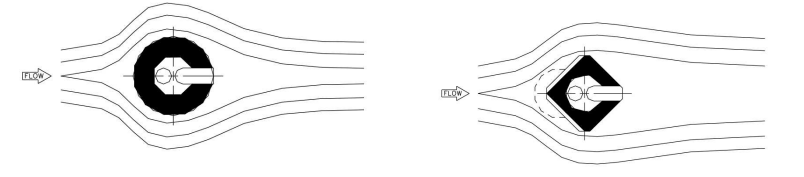

圓的形狀
精度:流量實際值的±1.5%。
重復性:流量實際值的±0.1%
圓形探頭在閥體周圍產生幾乎均勻的流量，使得測量壓差的精度很高。這種類型的傳感器已經成功地用于水、空氣和低壓廢氣等流體，也用于運輸沉積物和不需要稅收措施的地方。

鉆石形狀
精度:流量實際值的±1.5%。
重復性:流量實際值的±0.1%。
圓形探頭在閥體周圍產生幾乎均勻的流量，使得測量壓差的精度很高。這種類型的傳感器已經成功地應用于水、空氣和低壓廢氣等流體，也適用于那些運輸沉積物和不需要稅收措施的地方。

應用程序
由于其設計和模型和材料的通用性，平均皮托管在許多應用中都有應用:從水到空氣，到污染和/或腐蝕性流體的硬應用，到大尺寸的線路，到高溫和/或高壓流動。
廣泛應用于電力工業、煉油廠、
燃氣、化工、石化、
渡槽和其他工業應用。

平均皮托管也用于能源研究，鍋爐控制，水控制泵，空氣壓縮機控制和可燃物消耗控制，過程控制，冷卻，蒸汽加熱，問題/污染控制以及場所和工廠的通風。

帶萃取裝置的平均皮托管是整套主裝置的最佳選擇。它是唯一可以在不中斷系統生產活動的情況下安裝、拆卸和重新安裝的流量測量主要設備。該傳感器可以與地下管道上的提取裝置一起使用，而無需永久檢查井。

技術規格
平均皮托管由四部分組成
1)上游面有四個壓力龍頭的速度傳感器。
2)插入速度傳感器的插補管，對四個壓力龍頭采集的流速進行連續平均。這個平均流速表示靜壓線越上游的流速。

3)回拍，下游的流量感，取低靜壓。
4)兩個信號到達我們的傳感器頭部，完成截距針閥，從那里送至差壓主儀表。來自內插管的高壓和來自靜態絲錐的低壓之間的差是壓差，它與流量成正比。
標準材料:AISI 316(其他材料可根據客戶要求評估)

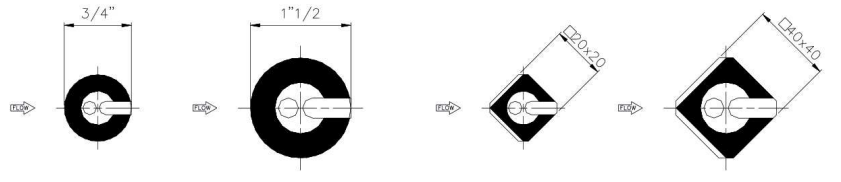

尺寸和公稱直徑
采用二維探頭實現皮托管多孔:
-直徑不超過36 “的中低流速標準探頭
-探頭耐高速流動，直徑36 ”

多孔皮托管可以在運行中提供可伸縮系統，適用于在拆卸維護或不可提取的固定操作時不需要關閉工廠的應用。

安裝成本低
簡單快速的完整安裝節省了大量的時間和成本。減輕的重量對裝配有顯著的幫助。對于安裝，客戶只需要在管道上焊接半聯軸器或法蘭分支。

清潔和維護成本低
與其他測量裝置相比，安裝方便、清潔。因此，清理管道的時間也大大減少了。節省是在25%和70%的成本之間計算的函數的平均皮托管的尺寸。
帶提取裝置的模型可以在不暫停系統活動的情況下拆卸，從而便于檢查和清潔。

主要優勢
-低管路永久壓力損失。
-裝配和安裝成本小。
-模型的多功能性。
-測量精度。
-管道設計成本低。
-維護成本低。

主要缺點
-僅適用于流體速度超過最小值的情況。
-需要經常清洗特別富含漿液和懸浮顆粒的液體。

管直徑
– Da 50 a 200 mm (Da 2 a 8英寸)-尺寸傳感器1
– Da 150 – 900毫米(Da 6 – 36英寸)-尺寸傳感器
2
– Da 300 – 1800mm (Da 12 – 72英寸)-尺寸傳感器3
