文丘里管VEN

文丘里管用于低壓流體和非常大的管道的流量測量。它們的應用特別適用于測量清潔或輕度污染的流體，在這些流體中需要以最小的能量損失進行流量測量。

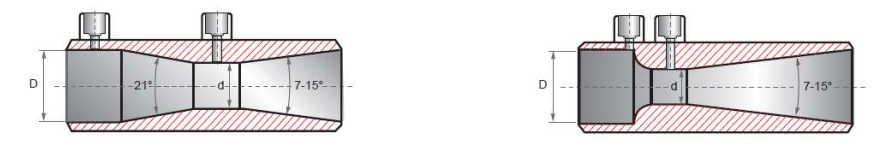

有兩種常見類型的文丘里管:文丘里噴嘴，和經典(赫歇爾)文丘里管。這兩個特點都有噴嘴冒險收斂入口部分和發散出口部分。經典的文丘里收斂截面是一個簡單的截錐，而文丘里噴管的進口輪廓與ISA 1932流噴管的進口輪廓相匹配。

?計算，設計和制造符合ISO 5167
?由板材制造或由棒材/鍛件加工
?法蘭或焊接結構
?材料等級范圍
?管道尺寸從2”到70”
?按要求提供校準服務

文丘里管相對于孔板和流動噴嘴的主要優點是在壓力恢復方面。
通常，未恢復壓力在10 -測量DP的30%，而孔板為40 – 90%(取決于Beta比率)。
雖然文丘里管的成本相對較高，但在泵送成本很重要的地方，初始支出是有保證的。
與其他差壓生產方式相比，經典文丘里的另一個優點是對上下游直管長度的要求不那么苛刻。

材料
文丘里管和文丘里噴嘴可以提供各種材料等級。
機加工裝置可以用棒材或鍛件制造。
標準材料包括ASTM A182 F316和F304
不銹鋼，ASTM A182 F11和F22低合金鋼和ASTM A105碳鋼，用于制造板設備的標準材料是ASTM A240 316/316L
不銹鋼和ASTM A516 gr.60/70碳鋼。
SPRIANO在所有材料的加工和焊接方面經驗豐富，包括Hastelloy?，Inconel?，incoly?和雙相不銹鋼。

連接端口

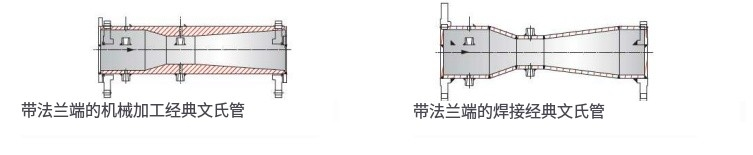

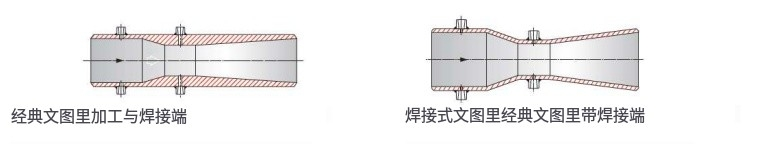

文丘里管的末端可以焊接到管道上，或者裝有法蘭(見圖)。

壓力沒有配置

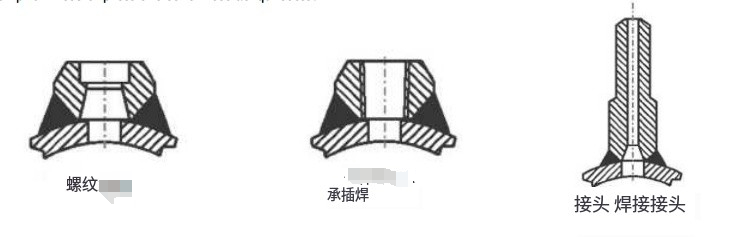

Venturis可以提供各種各樣的壓力接頭，包括螺紋連接，套筒焊接連接和焊接接頭。壓力龍頭可以直接焊接在文丘里閥體或壓力計上
環由壓延管制成，并連接到
文丘里。
SPRIANO還可以根據應用需求提供隔離閥，冷凝罐和歧管。
壓力抽頭的例子如下。

要求直線長度
傳統文丘里管的上游直管要求比孔板、流動噴嘴和文丘里噴嘴的要求要小。
經典文丘里管的收斂部分被設計為在裝置喉部獲得更均勻的速度分布。
下表所示的長度以管徑為單位，是從上游壓力攻絲的平面測量的。
位于喉頭攻絲平面下游超過四個喉頭直徑的管件不影響測量的精度。

特殊要求
對于需要高精度流量測量的應用，文丘里管可以單獨校準，使用水，空氣或天然氣，以在雷諾數范圍內獲得設備的準確放電系數。

如何訂購
有必要指定以下數據:
-文丘里管的類型
-執行類型
-管道的尺寸和等級
-壓力龍頭的類型和尺寸
-文丘里管材質
-流體的工藝條件
