SSW70系列液位開關
SSW70系列SMART液位開關是基于微處理器的儀器，具有開/關輸出信號。它們可以通過通用手持終端(HHT)或具有專用接口的PC遠程配置。
此外，還可以通過2個按鈕在本地配置儀器(設置閾值)，并在顯示器上顯示當前測量的電平。
SSW70開關系列可以測量封閉或開放容器中的液位、密度和界面液位。他們通過基于扭矩管和壓阻式傳感器的機械力傳輸裝置，將浸入液體中的位移器施加的浮力轉換為成比例的電流信號。
Spriano?測量單元包含傳感器并將液位值傳輸到電子設備。利用集成在傳感器本身的PTC熱敏電阻產生的溫度信號來補償熱漂移。基于這些讀數，微處理器產生一個標準的on /OFF信號輸出，在顯示器上顯示測量結果，并根據設定的閾值命令觸點。
功能數據
標稱量程:當儀表作為液位開關工作時，其量程始終由位移器長度定義。另一方面，當儀器測量密度或界面時，其驅替劑完全浸入流體中
(或在流體中):這意味著壓阻式傳感器確定開關的工作極限。
最大相對密度差(標稱跨度):等于1.42(實際上，在開放容器中測量時，頂部流體密度為0)。
最小跨度:?ρ = 0.1(用于密度或界面測量)。此外，在標稱密度差(1.42)下，獲得了最佳的測量分辨率。
也就是說，測量跨度的減小決定了輸出分辨率(Ru %)的降低，關系如下:
Ru% = 0.01 x 0.75 x 1.42 / (Measuring Span)
開關參數
可顯示和設置的參數有:
顯示刷新率:0.3 ~ 60秒可調。
操作條件
溫度:
工藝流體:-60°C ÷ +150°C(帶鰭狀臂:高達350°C)
外殼:-40°C ÷ +80°C
搬運和儲存:-40℃~ +80℃
相對濕度:0 ÷ 100% rh
顯示讀數限制:-40°C ÷ +65°C
產品特性
精度等級:保證在以下范圍內:
死區:可以忽略不計
輸出分辨率:< 0.01%標稱范圍(在20°C)
Accuracy2
:≤0.5%
顯示分辨率:±1位
干預延時:0 ÷ 9999秒
操作條件的影響
熱漂移:參考范圍-10°C ÷ +80°C。
零:±0.25% / 10°C
量程:±0.25%/10°C標稱范圍。
供電效果:在24 ~ 30Vdc之間可以忽略不計。
物理規格
外殼:壓鑄鋁合金EN AW-6082，環氧樹脂(ral5014)。它是防塵和沙密的，并保護免受IEC IP66定義的海浪影響。
適用于DIN規定的熱帶氣候工況
50015.
o形密封圈:EPDM。
銘牌:不銹鋼固定在外殼上。
校準:
標準:標稱量程，直接作用。
可選:在訂單指定的條件下。
電氣連接:電子外殼上的兩個入口:
1 / 2“NPT和電纜壓蓋PG13.5適用于直徑7 ÷ 12mm的電纜。
端子板:2個端子，最大1.5mm2用于信號接線
(14)。接地和電纜屏蔽的連接。
敏感元件
型式:位移管和扭矩管。
置換劑評級
范圍達1829毫米(72英寸):PN 250 – ANSI 1500。
范圍達3048毫米(120 “):pn100 – ANSI 600。
工藝濕件
工藝連接:見訂貨信息表。
置換籠和法蘭:Fe 35/42或AISI 316
排水量和內部部件:AISI 316 / AISI 316L
轉矩管
標準:AISI316 +哈氏合金C。
特殊:所有在哈氏合金C /鉻鎳鐵合金。
選項
翅片式加長臂:適用于工作溫度150 ÷
350°C。
不銹鋼外殼:AISI 316 (IP66)。
按照asme b31.1進行設計、制造和測試;
動力管道規范或asme b31.3工藝管道

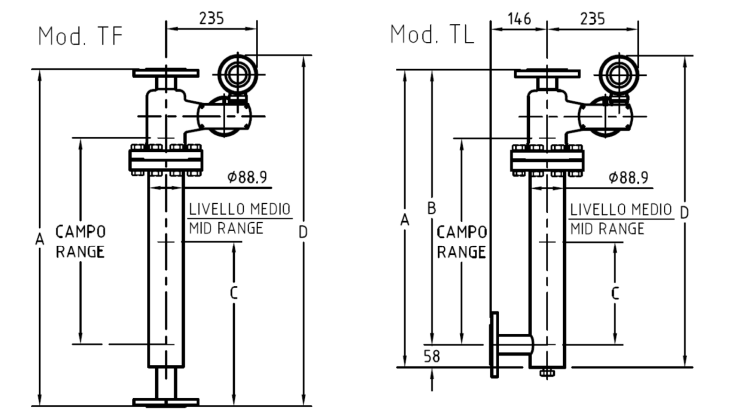

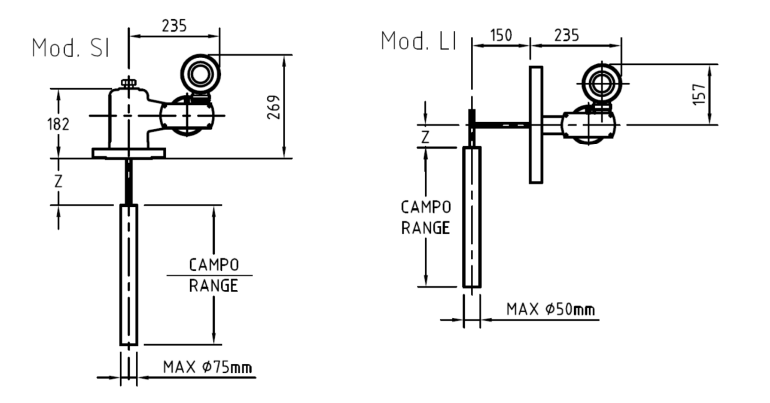

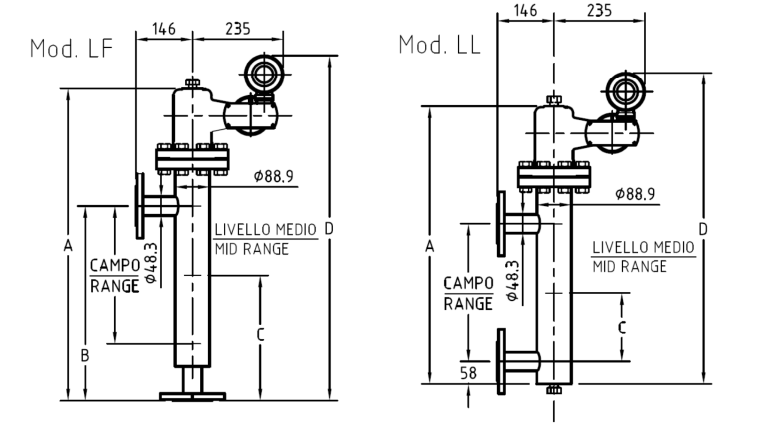

尺寸圖
