SSW75系列壓力開關

SSW75系列SMART壓力開關是基于微處理器的儀器，具有開/關輸出信號。它們可以通過通用手持終端(HHT)或具有專用接口的PC進行遠程配置。
此外，還可以通過2個按鈕在本地配置儀器(零點和量程)，并在顯示器上顯示數據。

該傳感器可以測量壓力表或絕對壓力，范圍為0.1至401巴電子，提供自動溫度補償，軟件線性化和顯示傳感器溫度。
Spriano測量單元包含傳感器并將壓力傳輸到電子設備。利用集成在傳感器本身的PTC熱敏電阻產生的溫度信號來補償熱漂移。基于這些讀數，微處理器在顯示器上顯示測量結果，并根據設定的閾值命令開/關信號輸出觸點。

功能數據
請注意下列定義:
標稱量程:(指安裝在儀器中的傳感器)傳感器所設計的測量壓力范圍。定義為最小值和最大值。

開關參數
可顯示和設置的參數有:
顯示刷新率:0.3 ~ 60秒可調。

物理特性
電源:24 Vdc ÷ 30 Vdc
輸出信號:
繼電器SPDT輸出:8A @ 250V

環境條件
溫度:
工藝流體:-40°C ÷ +80°C(帶翅片管:最高150°C;帶虹吸管:高達235°C)
外殼:-40°C ÷ +80°C
處理和儲存:-40°C ÷ +90°C
相對濕度:0 ~ 100% R.H.
LCD顯示讀數:-10 ÷ +65°C

產品特性

總accuracy2
:高達< 0.07% FS (0 ÷ 80°C)
< 0.2% fs (0 ÷ -40°c)
死區:可以忽略不計
顯示分辨率:0.1
干預延時:0 ÷ 9999秒
操作條件的影響
熱漂:指-10℃~ +80℃范圍內。
零:±0.1% /10°C。
量程:±0.1% /10°C標稱量程。
供電效果:
在24和30 Vdc之間可以忽略不計。

物理規格
外殼:壓鑄鋁合金EN AW-6082，環氧樹脂(RAL 5014)。它是防塵和沙密的，并保護免受IEC IP66定義的海浪影響。適用于din50015規定的熱帶氣候工況。
o形密封圈:EPDM。
填充液:硅油。
銘牌:不銹鋼，固定在外殼上。

校準
可選:在訂單指定的條件下。
電氣連接:電子外殼上的兩個入口;
1/2“NPT和電纜壓蓋PG 13,5用于7至12mm直徑的電纜。
端子板:no6端子18÷22 AWG(直徑
0.644÷1.024 //區域0.326÷0.823)，參考:
*no2端子用于供電24 ÷ 30 Vdc;
*no1端子用于接地和電纜屏蔽連接;
*no3端子用于繼電器信號接線;
安裝位置:任意位置。
凈重:約2.4kg。

工藝濕件
工藝連接:見訂貨信息表。
隔膜:見訂購信息表。
選項
翅片延伸，虹吸或遠程安裝與毛細管:工作溫度高于80°C至
283°C。
支架:用于2英寸管道安裝。
除油供氧使用。
不銹鋼外殼:AISI 316 (IP66)。

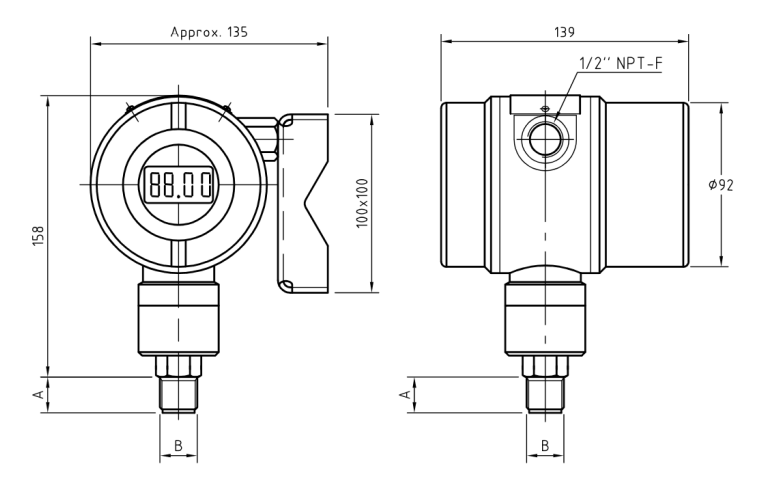

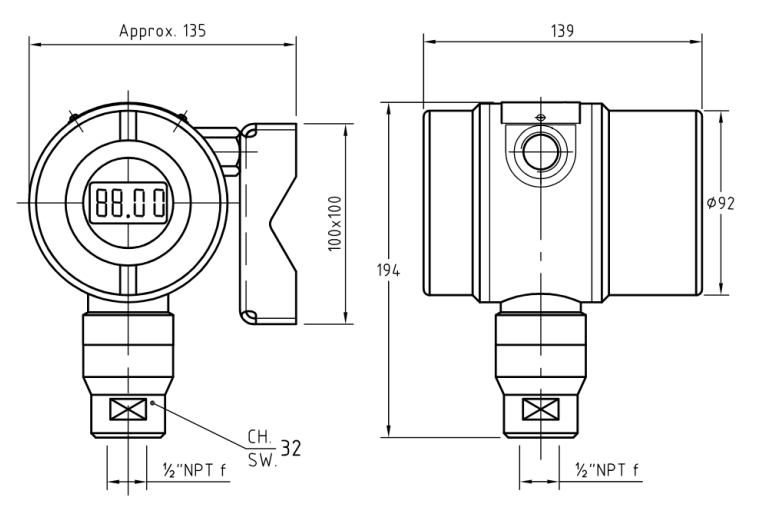

尺寸圖
