SEX26系列氣動和電氣動定位器

定位器將電動或氣動輸入信號(4-20 mA，或3-15psi)與執行器的位置進行比較，生成比例控制執行器的氣動輸出信號。

定位器將控制器的輸出信號與位置反饋進行比較，并相應地改變致動器的氣動輸出信號。執行器的位置因此保證任何控制器輸出信號和變化壓差的影響。

功能數據
輸入電子信號:4-20mA。
輸入氣動信號:3-15psi。
量程調節:由電位器連續調節。
調零:采用微米螺桿。
送風壓力:2 ÷ 10bar
靜態消耗:見下表。
行程限制:見下表。
ATEX版本的要求

操作條件
溫度
環境限制:-40°C至+70°C。
儲存限制:-40°C至+80°C。

產品性能
輸入:3÷15Psi (0,2÷1bar) o 4÷20mA。
供氣壓力:2÷10bar。
輸出:0÷100%供氣壓力。
重復性:<=全量程的0.2%。
遲滯:<=全量程的1%。

物理規格
公稱行程范圍從9毫米
氣動連接:1/4“NPT。
電氣連接:電纜壓蓋PG9。
重量:1.4公斤。

材料
閥體:壓鑄鋁，涂防腐蝕漆。
外層:聚碳酸酯/鋁(防腐漆)
滑閥:
盒子:銅合金。
樞軸:不銹鋼。
接收隔膜:丁腈橡膠。
防護等級DIN 40.050: IP55, IP65(根據要求)。
安裝:IEC 534 (NAMUR)。

閥速調節
對于SEX26定位器，開/關速度的調整應該通過簡單地轉動一個螺釘來完成。

雙作用操作
SEX26定位器單元設計為單作用或雙作用定位器。它們極大地改善了控制閥的操作。

配件
位置發射器，4÷20mA。
輸出和供氣指示用儀表。
那慕爾適配器。

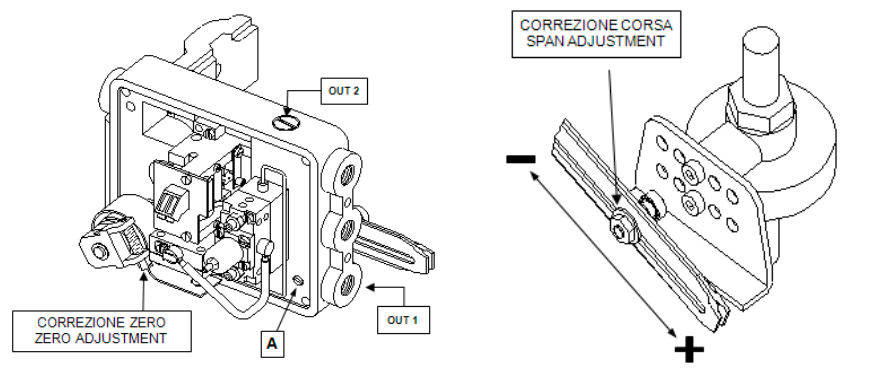

閥速調節
應該在SEX26定位器上對閥門進行分開/關閉速度調節。
控制執行器速度:操作“A”螺絲。

獨立的量程和零點調整

相反的動作
定位器通常用于直接作用。如果需要反向操作，則從“OUT2”中取出插頭并將其放入“OUT1”中。

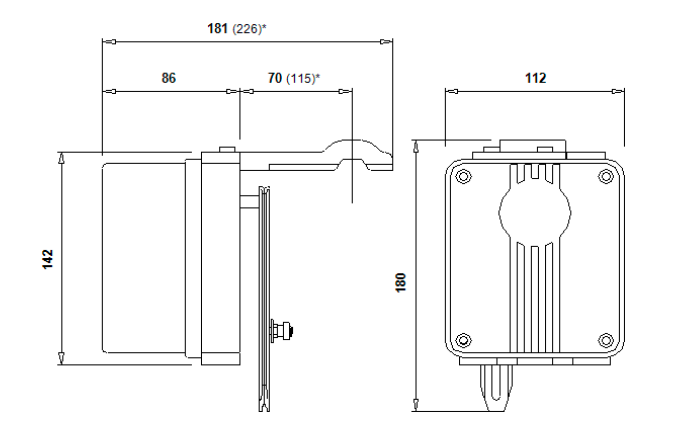

尺寸圖
