SG74系列氣動差壓變送器

SG74基于力平衡原理工作，由兩個主要單元組成:檢測壓差變化的測量單元由兩個鍛造體和一個波紋管組成。

傳輸單元將施加到測量元件上的差力轉換成比例輸出的氣動信號。由擋板噴嘴繼電器產生的輸出壓力以上升的壓力饋送給反饋波紋管，直到波紋管力和測量元件之間達到平衡。整個傳動裝置包含在一個防水外殼內。

規范
外部調零
動態響應好
維修費用低
低消費。
易于拆卸的部件
材料符合NACE標準
可選ATEX II 2 G D c ic X

材料
閥體:鍍鋅碳鋼，AISI 316L，蒙乃爾鋼
風箱:AISI 316L, Monel
墊片:聚四氟乙烯，Viton
閥體螺栓和螺母:高強度碳鋼10.9或
ISO 3506 NACE MR0175(最大靜壓75 bar)或17-4 PH (630M) NACE MR0175。
外層:熱塑性樹脂

配件:范圍抑制
高度范圍
空氣過濾器調節器
隔膜保護涂層
壓力計

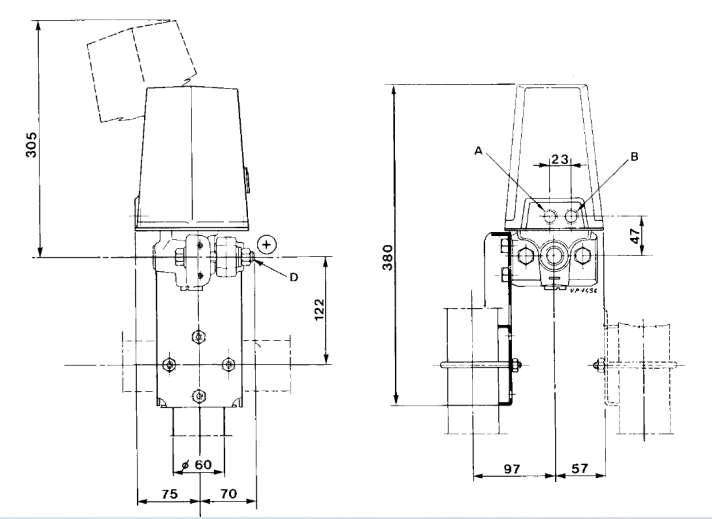

尺寸圖
