尺寸

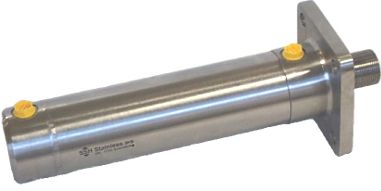

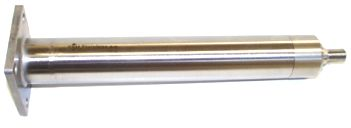

AQ70 是一款 雙作用液壓缸，采用 全不銹鋼材質，專為 自來水作為液壓介質 設計。
標準缸徑范圍：?25 mm 至 ?80 mm。
應用
該液壓缸常用于：
設計簡潔、堅固耐用，可確保在惡劣環境中長期使用。
缸筒（Cylinder Tube）
活塞桿（Piston Rod）
- 無心拋光不銹鋼材質
- 標準質量：W.St. 1.4301 或 W.St. 1.4460
- 表面硬鉻鍍層 ≥ 20 μm
- 硬度 ≥ 850 HV
- 最大表面粗糙度 Ra 0.3 μm
- 外徑公差 h9
活塞桿速度（Piston Rod Speed）
密封件（Sealings）
連接方式（Connections）
工作條件
- 最大工作壓力：70 bar（最高可達 140 bar）
- 工作溫度范圍：+1°C 至 +50°C
- 適用介質：自來水
- 測試壓力：150 bar（壓力測試）
AQ70 技術圖紙
|
AQ70 VZ 不銹鋼液壓缸 對于 PDF 中的尺寸草圖，請選擇特定的圓柱體尺寸。 型號 AQ70 VZ 25/12 | 型號 AQ70 VZ 32/16 | 型號 AQ70 VZ 40/25 | 型號 AQ70 VZ 50/30 | 型號 AQ70 VZ 63/40 | 型號 AQ70 VZ 80/50 |
|
AQ70 LL 不銹鋼液壓缸 對于 PDF 中的尺寸草圖，請選擇特定的圓柱體尺寸。 型號 AQ70 LL 32/16 | 型號 AQ70 LL 40/25 | 型號 AQ70 LL 50/30 | 型號 AQ70 LL 63/40 | 型號 AQ70 LL 80/50 |
|
AQ70 NN 不銹鋼液壓缸 對于 PDF 中的尺寸草圖，請選擇特定的圓柱體尺寸。 型號 AQ70 NN 25/12 | 型號 AQ70 NN 32/16 | 型號 AQ70 NN 40/25 | 型號 AQ70 NN 50/30 | 型號 AQ70 NN 63/40 | 型號 AQ70 NN 80/50 |
|
AQ70 HD 和 HP 不銹鋼液壓缸對于 PDF 中的尺寸草圖，請選擇特定的圓柱體尺寸。 AQ70 高清 25/12 | AQ70 高清 32/16 | AQ70 高清 40/25 | AQ70 高清 50/30 | AQ70 高清 63/40 | AQ70 高清 80/50 |
|
AQ70 FD 和 FP 不銹鋼液壓缸對于 PDF 中的尺寸草圖，請選擇特定的圓柱體尺寸。 型號 AQ70 FD 25/12 | 型號 AQ70 FD 32/16 | 型號 AQ70 FD 40/25 | 型號 AQ70 FD 50/30 | 型號 AQ70 FD 63/40 | 型號 AQ70 FD 80/50 |
|
