美國斯坦福Stanford Research DG645 是一款多功能數字延遲/脈沖發生器，可提供精確定義的脈沖，重復頻率高達 10 MHz。該儀器對舊設計進行了多項改進——更低的抖動、更高的精度、更快的觸發速率和更多的輸出。DG645 還具有以太網、GPIB 和RS-232接口，用于儀器的計算機或網絡控制。

延遲發生器時序

時序圖

所有數字延遲發生器都通過計算快速時鐘（通常為 100 MHz）的周期來測量時間間隔。大多數數字延遲發生器還具有短的可編程模擬延遲，以實現比時鐘周期分辨率更高的時間間隔。遺憾的是，如果觸發器與時鐘不同相，可能會出現一個時鐘周期的定時不確定性（通常為 10 ns）。

美國斯坦福Stanford ResearchDG645? 通過測量相對于內部時鐘的觸發時間并補償模擬延遲來消除時間不確定性。這種方法將抖動降低了大約 100 倍，并允許內部速率發生器以任何速率運行——而不僅僅是時鐘頻率的約數。

觸發

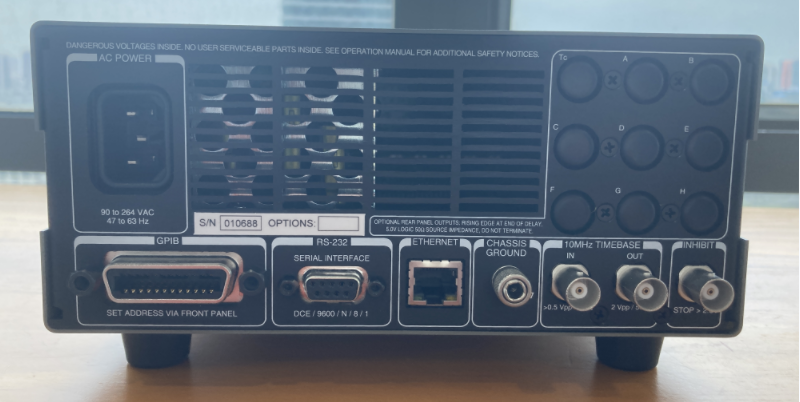

DG645 有多種觸發方式。周期抖動小于 100 ps 的內部速率發生器可以設置為 100 μHz 至 10 MHz，分辨率為 1 μHz。具有可調閾值和斜率的外部觸發輸入可以觸發定時周期、周期突發或單次觸發。可以通過按鍵觸發單次射擊。線路觸發器與交流電源同步運行。后面板觸發抑制輸入可以在定時周期內禁用觸發或任何脈沖輸出。

DG645 通過觸發釋抑和預分頻功能支持多種復雜的觸發要求。

觸發釋抑設置連續觸發之間的最短時間。如果您的應用程序中的觸發事件產生顯著的噪聲瞬變，需要時間衰減才能產生下一個觸發，這將很有用。觸發釋抑也可用于以輸入觸發率的因數觸發 DG645。

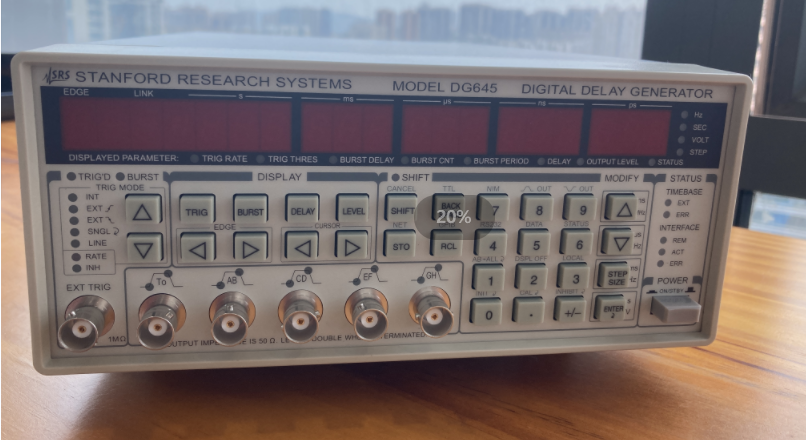

前面板輸出

觸發預分頻使 DG645 能夠與更快的源同步觸發，但觸發頻率是原始觸發頻率的因數。例如，DG645 可以在 1 kHz 下觸發，但通過將觸發輸入預分頻 80,000，與以 80 MHz 運行的鎖模激光器同步。此外，DG645 還為每個前面板輸出包含一個單獨的預分頻器，使每個輸出都能以觸發速率的約數運行。
