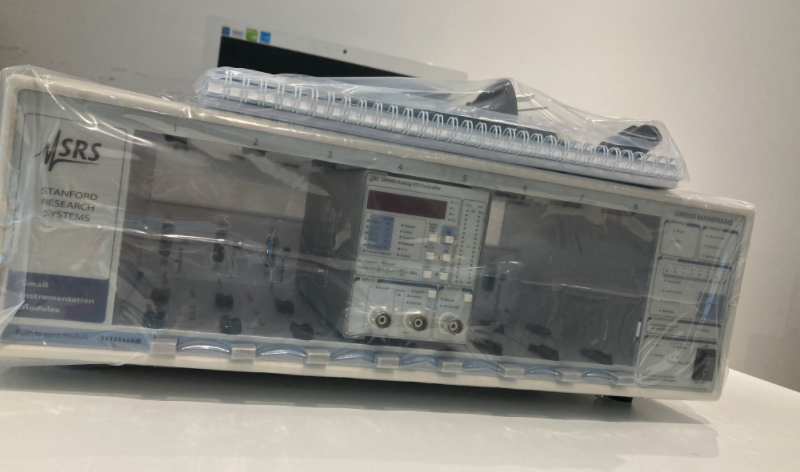

美國斯坦福Stanford SIM900主機

SIM（小型儀器模塊）是一個強大、靈活的平臺，其中多達八個高性能儀器共享相同的緊湊型主機和計算機接口。與其他模塊化系統不同，前面板和計算機操作都是可能的。使用 SIM，您可以獲得所需的功能，同時避免不必要的功能成本。您可以從廣泛且不斷增加的模塊選擇中配置自己的系統。

SIM900 主機是組裝 SIM 系統的平臺。主機提供電源、計算機接口、時鐘同步和各個模塊狀態。八個內部模塊插槽可容納單寬和雙寬模塊。對于偶爾需要在實驗旁邊安裝模塊的應用，后面板連接器和互連電纜允許在主機外部運行第 9^{個模塊。}

通訊

美國斯坦福Stanford sim主機帶有標準RS-232主機接口和 GPIB (?IEEE-488.2?) 作為選項。對各個模塊的所有命令和查詢都通過大型機主機接口進行路由。消息根據其端口號進行路由，大型機將數據無縫地中繼到適當?shù)哪康牡鼗驈倪m當?shù)哪康牡刂欣^數據。該消息系統還用于通過兩個輔助RS-232 端口進行通信。使用這些端口，可以通過主控主機中的一個主機接口控制任意數量的 SIM900 主機和其他RS-232儀器。

主機中的每個端口都有獨立的 511 字節輸入和輸出隊列。大型機還執行通過端口通信時所需的任何速率適配。一個專用的“竊聽”?RS-232端口提供所有進出主機的通信的回聲，以簡化新設置的調試。

時基

主機為模塊提供一個 10 MHz 主時鐘，模塊將其內部時基鎖定到該參考。SIM900 中的主時鐘基于低噪聲晶體振蕩器。可選時基輸入（選項 02）允許通過后面板 BNC 輸入將主時鐘鎖相到外部 10 MHz 參考（如 SIM940 銣標準）。

啟動腳本

一個 4000 字節的啟動腳本保存在 SIM900 的非易失性存儲器中。啟用后，每次打開大型機時都會執行存儲在腳本中的命令。這提供了一種簡單的方法來確保所有模塊都自動設置為所需的啟動配置。

前面板

前面板 LED 指示燈提供主機的狀態信息，并監控主機和已安裝模塊之間的通信。指示燈顯示主機接口、時基、通信狀態、啟動腳本和電源信息。

電源

所有模塊均以 ±5 V、±15 V 和 +24 V 的各種組合運行。這些經過良好調節和過濾的直流電壓由主機電源提供，主機電源采用強制風冷以保持穩定的性能。在發生過壓或短路時，所有電源均通過跳閘電路進行電流限制。
