美國 SRS -Stanford Research Systems 光學斬波器 SR540 — 單光束和雙光束斬波器
- 4 Hz 至 3.7 kHz 斬波頻率
- 低相位抖動
- 單光束和雙光束實驗
- 和差參考輸出
- 螺栓夾或桿安裝
概述
SR540 斬波器將滿足您的所有光學斬波要求——從簡單的測量到雙光束和互調實驗。SR540 具有?4 位頻率顯示、前面板頻率控制、模擬電壓頻率控制和兩個具有可選操作模式的參考輸出。

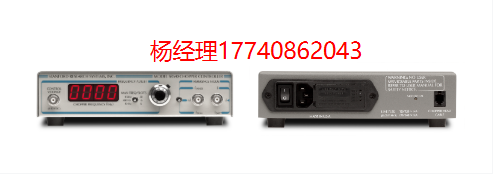

SR540?光學斬波器
SR540 斬波器將滿足您的所有光學斬波要求——從簡單的測量到雙光束和互調實驗。SR540 具有?4 位頻率顯示、前面板頻率控制、模擬電壓頻率控制和兩個具有可選操作模式的參考輸出。提供兩個陽極氧化鋁葉片：一個?5/6 槽葉片用于高達 400 Hz 的頻率，一個?25/30 槽葉片用于高達 3.7 kHz 的頻率。為對應于每行插槽的頻率以及和頻和差頻提供參考輸出。
光學斬波器應用
單光束實驗
在此應用中，單個光束由外排插槽斬波，來自右側 BNC 的參考輸出用于將鎖相放大器鎖定到斬波頻率。也可以使用內行插槽，在這種情況下，左側的 BNC 將是參考輸出。在任何一種情況下，REFERENCE MODE?開關都處于“向上”位置。
雙光束實驗
在這種安排中，來自單個源的輸出被兩排斬波器插槽以兩個不同的頻率進行分割和斬波。一束光穿過實驗，而另一束用作參考束。光束被重新組合并發送到同一個探測器。兩個鎖相裝置用于檢測?內，對應于實驗信號，以及?外，對應于參考梁。如果在實驗組中檢測到的信號與在對照組中檢測到的信號成比，則由于源強度和檢測器效率變化而產生的影響將被消除。
|
SR540 規格
|
|
常規
|
| 斬波頻率 |
4 Hz 至 400 Hz（5/6 插槽刀片）
400 Hz 至 3.7 kHz（25/30 插槽刀片） |
| 頻率穩定性 |
250 ppm/°C（典型值） |
| 頻率漂移 |
<2 %， 100 Hz < f < 3700 Hz |
| 相位抖動 （rms） |
0.2°（50 Hz 至 400 Hz）
0.5°（400 Hz 至 3.7 kHz） |
| 頻率顯示 |
4 位 1 Hz 分辨率和精度 |
| 頻率控制 |
具有 3 個量程的 10 圈電位器：
4 Hz 至 40 Hz
、40 Hz 至 400 Hz
、400 Hz 至 3.7 kHz |
| 輸入控制電壓 |
0 至 10 VDC，用于 0 至 100% 滿量程。控制電壓覆蓋頻率撥盤。 |
| 參考模式 |
?內， ?外， 5 × ?外， ?內+ ?外， ?外– ?內 |
| 尺寸 |
控制器：7.7 英寸 × 1.8 英寸 × 5.1 英寸 （WHL）
斬波頭：2.8 英寸 × 2.1 英寸 × 1.0 英寸 （WHL） |
| 葉片直徑 |
4.04 英寸 ±0.002英寸 |
| 電纜長度 |
6 英尺 |
| 權力 |
12 瓦，100/120/220/240 伏交流電，50/60 赫茲 |
| 保證 |
材料和工藝缺陷保修一年零件和人工，電機保修 90 天。 |
