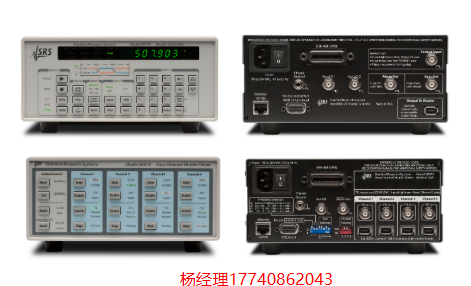

介紹?SRS?的兩款新型光學快門系統——SR470 激光快門控制器和 SR474?四通道激光快門驅動器。這些快門系統經過專門設計，可最大限度地減少光學平臺上的振動。它們圍繞一個獨特的快門頭構建，由兩種可用的控制器型號之一提供支持。SR470 為單個快門頭提供定時信號，而多通道?SR474 可驅動多達四個快門頭，并由外部定時信號控制。

Shutter Systems 規格
SR475 快門頭
機械
百葉窗葉片	BeCu 合金，黑色氧化表面
通光孔徑	0.120 英寸最小直徑
重復率	100 赫茲
曝光上升/下降時間	500 μs（典型值），全速模式下
最短曝光時間	5 毫秒
插入延遲抖動	10 μs rms typ. （以 10 Hz 重復頻率測量）
軸承	藍寶石寶石軸承
刀片位置	閉環 PID 控制。可以作為 NO 或 NC 運行。
開閘/收盤彈跳	不允許
工作溫度	0 °C 至 35 °C
安裝	任何方向
常規
最大電纜長度	3 米
重量	1 磅
尺寸	2.25 英寸 × 1.60 英寸 × 1.00 英寸 （WHL）
權力	4.5 伏直流電 @ 250 mA，12 伏直流電 @ 1.25 安
SR470 控制器
定時
分辨率	100 μs（8 位顯示）
準確性	100 頁/分鐘
預曝光延遲	0 至 10,000 秒
曝光時間	4 ms 至 10,000 s（快門受限）
曝光后延遲	4 ms 至 10,000 s（快門受限）
重復率	快門限制
初始狀態	常開或常閉（用戶定義）
快門類型	SR470 系列激光快門
觸發
模式	內部、外部 TTL、外部電平、前面板、連續
觸發連拍	1 至 99,999,999 個時序周期
系統故障和警報
警報類型	故障 LED 指示燈、聲音警報和后面板 TTL 輸出。系統自動檢測百葉窗故障。
顯示
類型	7 段 LED，8 位
顯示消隱	可以禁用前面板 LED。
常規
接口	GPIB、RS-232 和以太網。所有儀器功能都可以通過接口進行控制。
快門對齊	“對齊”按鈕以 1 Hz 的頻率斬斷快門
保存/調用	可以保存和調用九組儀器設置。
輔助 I/O 端口	后面板 Aux I/O 1 & Aux I/O 2。TTL 級別，多用途端口。
控制輸入	上下文相關的 TTL 輸入。 在下降沿觸發。 TTL 高重置為 Normal 狀態。 TTL-low 設置為 Normal-state。
同步輸出	后面板 TTL 電平輸出。
權力	40 W，90 至 264 VAC，47 至 63 Hz
尺寸	7.95 英寸 × 3.37 英寸 × 10.25 英寸 （WHL）
重量	7 磅
保證	一年材料和工藝缺陷的零件和人工
