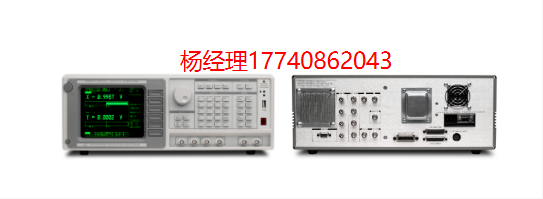

美國 SRS -Stanford Research Systems 鎖相放大器 SR850 — 100 kHz DSP 鎖相放大器
- 1 mHz 至 102.4 kHz 范圍
- >100 dB 動態儲備
- 0.001 度相位分辨率
- 時間常數從 10 μs 到 30 ks
（最高 24 dB/oct 滾降） - 自動增益、相位、保留和偏移
- 數據記錄（最多 65k 個樣本）
- 平滑、曲線擬合和統計
- GPIB & RS-232
SR850 是一款基于創新 DSP（數字信號處理）架構的數字鎖相放大器。與傳統鎖相放大器相比，SR850 具有許多顯著的性能優勢——更高的動態儲備、更低的漂移、更低的失真和顯著提高的相位分辨率。
|
SR850 規格 |
|
|
信號通道 |
|
| 電壓輸入 | 單端或差分 |
| 敏感性 | 2 nV 至 1 V |
| 電流輸入 | 106或 108V/A |
| 輸入阻抗 | |
| 電壓輸入 | 10 MΩ + 25 pF，交流或直流耦合 |
| 電流輸入 | 1 kΩ 至虛擬接地 |
| 提高準確性 | ±1 % （±0.2 % 典型值） |
| 噪聲 | 1 kHz 時為 6 nV/√Hz，1 kHz 時為 0.13 pA/√Hz （106V/A） 0.013 Hz時為 100 pA/√Hz （108V/A） |
| 行過濾器 | 50/60 Hz 和 100/120 Hz （Q=5） |
| CMRR （共模抑制比） | 100 kHz 時為 10 dB。 超過 10 kHz 時，降低 6 dB/oct |
| 動態儲備 | >100 dB（無前置濾波器） |
