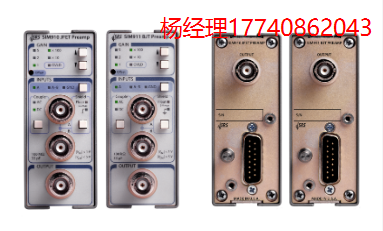

美國 SRS -Stanford Research Systems SIM 系列 — 小型儀表模塊 SIM910 & SIM911 — JFET和BJT前置放大器

  • 4 nV/√Hz 輸入噪聲 （SIM910）
  • 1.8 nV/√Hz 輸入噪聲 （SIM911）
  • 低輸出噪聲
  • 1 MHz 帶寬
  • 可選增益從 1 到 100
  • 交流或直流耦合
  • 差分或單端輸入
  • 85 分貝 CMRR
  • 遠程接口
概述
SIM（小型儀器模塊）是一個強大、靈活的平臺，其中多達 8 臺高性能儀器共享相同的緊湊型主機和計算機接口。與其他模塊化系統不同，前面板和計算機操作都是可能的。使用 SIM，您可以獲得所需的功能，同時避免不必要功能的成本。您可以從廣泛且不斷增長的模塊選擇中配置自己的系統。

SIM910/911 規格
頻率范圍 直流至 1 MHz
獲得 1 到 100（1-2-5 序列）
提高準確性 ±0.5 %（直流至 100 kHz），
±5 % （<1 MHz）
增益穩定性 200 ppm/°C
輸入噪聲 （typ.） 4 nV/√Hz @ 1 kHz （SIM910）
1.8 nV/√Hz @ 1 kHz （SIM911）
輸入阻抗 100 MΩ // 35 pF （SIM910）
100 kΩ // 35 pF （SIM911）
輸入偏置電流（直流耦合） 0.5 pA （典型值） （SIM910）
4 μA （典型值） （SIM911）
交流耦合頻率 （-3dB） 16 毫赫茲 （SIM910）
0.7 赫茲 （SIM911）
輸入選擇 A、A-B 或 GND
輸入耦合 交流或直流
輸入屏蔽 浮動或接地
最大輸入 ±1 V 差分，
±5 V 共模
最大輸出 ±10 伏
共模抑制 85 分貝 @ 1 kHz
工作溫度 0 °C 至 40 °C
（無冷凝）
接口 通過 SIM 接口串口
連接 BNC（3 個前部，1 個后部）
DB15（公）SIM 接口
權力 電源由 SIM900 主機提供，或可選由用戶提供的直流電源（±15 V 和 +5 V）提供
尺寸 1.5 英寸 × 3.6 英寸 × 7.0 英寸 （WHL）
重量 1.5 磅
保證 一年材料和工藝缺陷的零件和人工
