Sumix SMX-Manta-HM自動判斷便攜式端檢儀主機

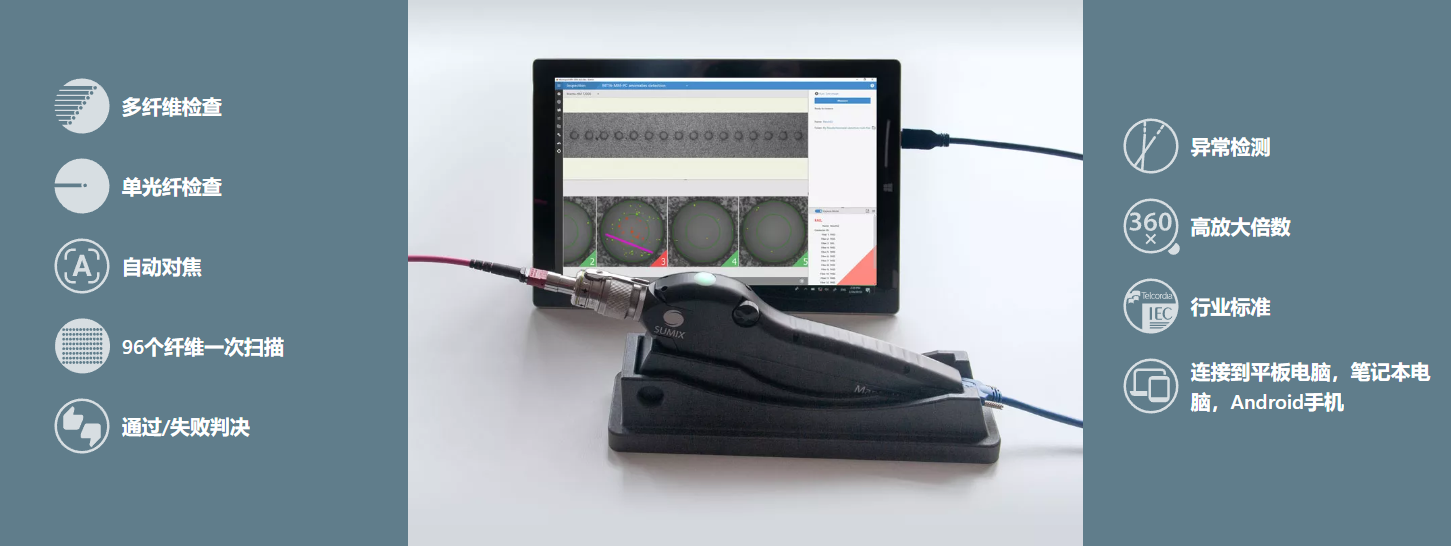

Manta HM（”HM”代表”高倍放大”）是一款自動化顯微鏡，用于檢測單芯及多芯光纖跳線、適配器面板和光模塊。
功能：
一次掃描96根纖維

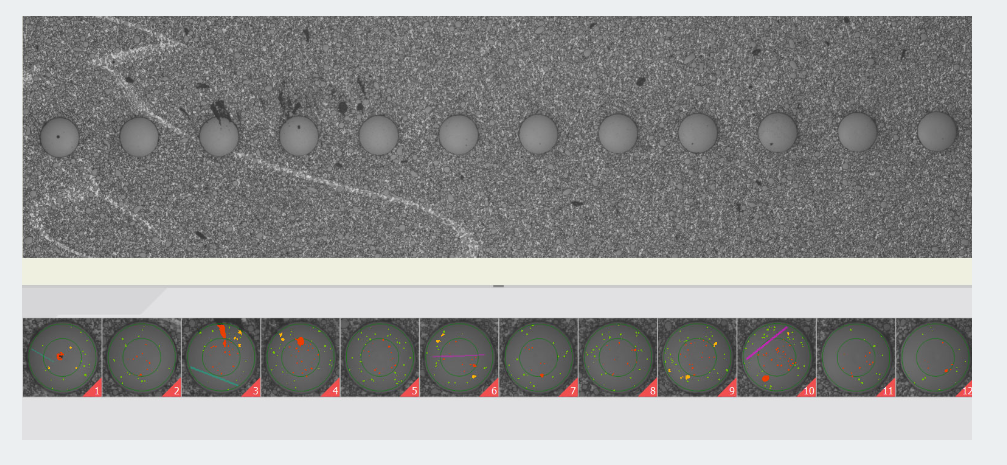

缺陷尺寸檢測
特征：
大視野
MPO 連接器的通過/失敗分析只需 3 秒即可完成單次掃描（對于 MPO12/16）。

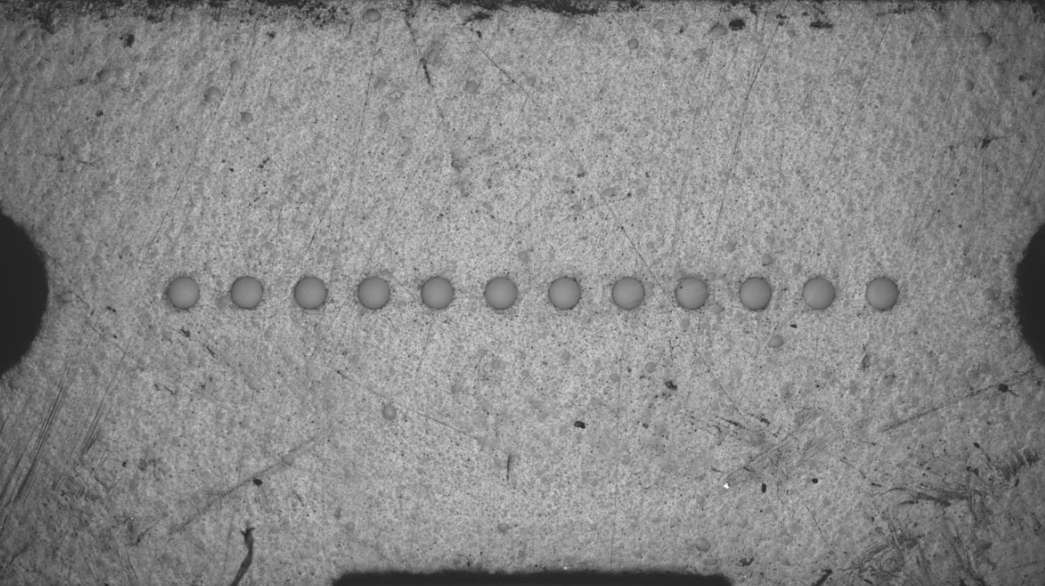

導向孔和套圈表面以與纖維相同的放大倍率進行檢查。
無可比擬的光學性能*
高對比度精密光學元件、最佳軸向照明和 20MP 傳感器可準確測量微小的異常。
*在具有相似視場的多光纖檢測的手持式顯微鏡中。
種類繁多的提示
檢查所有類型的單光纖和多光纖光纖連接器、跳線和隔板，包括但不限于：MT、MPO、LC、FC、SC、E2000™、PRIZM、QSFP、ARINC、MIL-38999、ODC12、大功率 SMA、Avim、mini-Avim 等。
套件內容
訂貨型號：SMX-Manta-HM
SMX-Manta HM數字檢測系統包括：
- Manta HM顯微鏡
- USB 3.0 數據線
- 箱
- MaxInspect™ 分析軟件
吸頭和其他配件應單獨訂購。
Sumix SMX-Manta-HM顯微鏡規格：
視場角：4.2 × 2.8 毫米
缺陷尺寸檢測：0.5微米
有效分辨率：1.5 μm （基于MTF計算）
放大：0.75 μm/px 或 360× （顯示器 24“ 1920 × 1080）
重點：自動
測量時間：指示的值不包括自動對焦時間。
MT12 為 2.6 秒，
MT16 為 3.5 秒，
MT24 為 4.5 秒，
MT72 為 10 秒。
MT16 為 3.5 秒，
MT24 為 4.5 秒，
MT72 為 10 秒。
光源：寶藍色 LED，447.5 nm
相機類型：數字， USB3.0
傳感器類型：?jiǎn)紊?472 × 3648,1英寸CMOS
實時圖像：5544 × 3692,10 fps 全分辨率
電源：PC 的 USB 3.0 端口
電纜：USB 3.0，可拆卸
尺寸（高 × 寬 × 長）：77 × 36 × 249 毫米（3 × 1.4 × 9.8 英寸）
重量：491 克 （1.08 磅）
外殼材料：鋁合金
機筒材質：不銹鋼
工作溫度：+5 至 +35°C
兼容：
臺式電腦、筆記本電腦、平板電腦、特定 Android 手機*
* 目前 – Google Pixel 5a 或更高版本
