Sumix MAX-QS+白光干涉儀，用于單光纖，多光纖，SMA及特殊連接器的干涉檢測

MAX-QS+白光干涉儀

MAX-QS+是一款白光相移干涉儀，用于檢測單光纖ST, FC, SC, LC, MU, E2000™(PC和APC)，多光纖MT-RJ (PC和APC)， SMA和特殊連接器。MAX-QS+白光干涉儀具有便攜設計，自動對焦，100微米的掃描范圍，光纖高度和1.1微米的分辨率。

MAX-QS+白光干涉儀通過USB 3.0線纜和12V直流電源適配器連接筆記本電腦或臺式電腦。MAX-QS+白光干涉儀提供業界領先的MaxInspect 軟件，用于光纖連接器的干涉檢測。

MAX-QS+白光干涉儀主要特征：

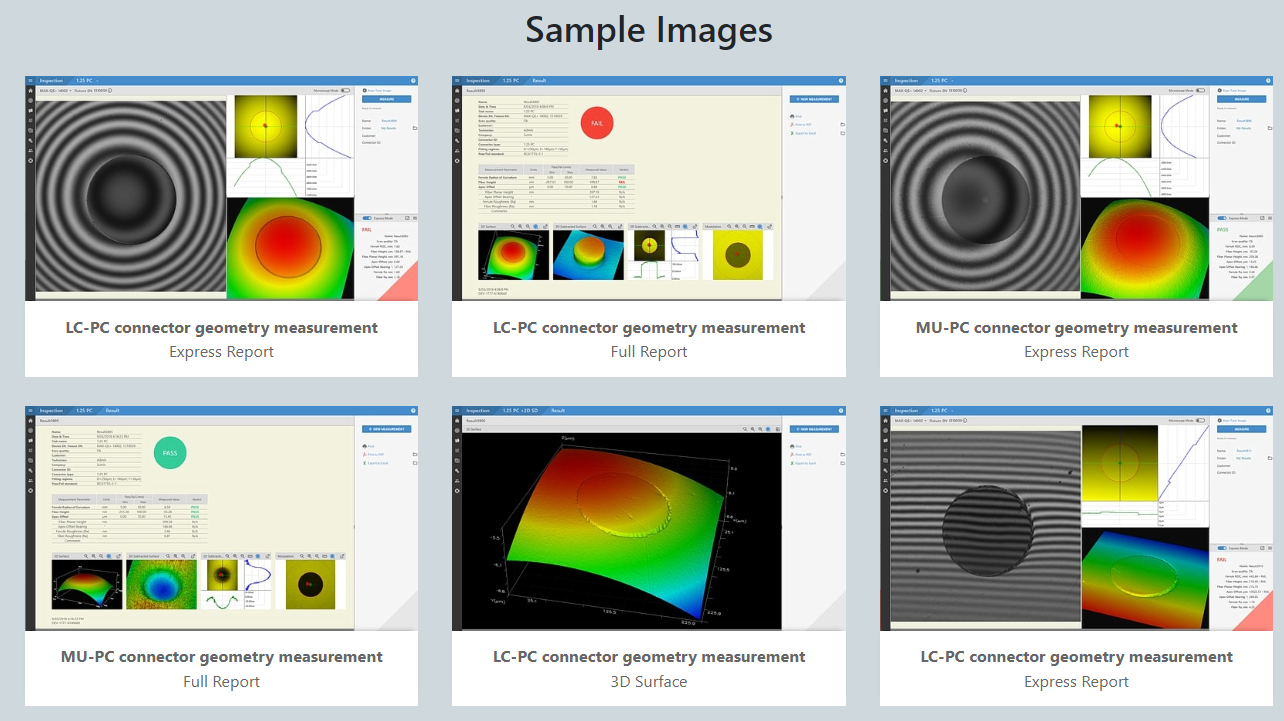

高分辨率的2D和3D表面輪廓：可以探測到最小1.1 μm的表面細節。
自動對焦：只需點擊一下，可以最大限度地減少操作員的動作。
結合異常檢測和幾何測試：加快檢查，提高工作效率。
快速測量：在2秒或更短時間內測量單個光纖連接器。
顯微鏡模式：測量前目測檢查連接器端面。
業界領先的MaxInspect 自動檢測軟件： 可測量曲率半徑，頂點偏移，光纖高度等。
光纖高度掃描范圍超過1000微米：精確檢查有較大不連續的卡套表面和特殊接頭。
數據庫連接：將所有本地站點的測量數據存儲在一個地方，并輕松將Sumix設備集成到您的制造系統中。
遵從行業標準： 根據IEC, Telcordia或您自己的合格/不合格標準進行測試。

Third slide

Sumix MAX-QS+干涉儀技術參數：
測量技術: 非接觸式，邁克爾遜干涉儀
鏡頭: NA = 0.25，平面度誤差< λ/50
照明: 綠色LED (530nm)
視場: 1.1 × 0.9 mm
橫向分辨率: 1.1μm
放大倍數: 500x(數碼變焦關閉)
聚焦: 自動和手動
最大圖像尺寸: 2590 × 1940 像素
可匹配連接器/連接管(PC和APC): SC, FC, ST, LC, MU, E2000™, SMA, MT-RJ
顯微鏡模式: 是的
測量模式: 相移和白光
掃描計算時間（測量時間可能因計算機性能和連接器端面形狀而異）：2秒
測量范圍: ROC (mm): 1至flat; 頂點偏移量: 0 ~ 2000μm; 光纖高度:大于1000um; 角度測量-全范圍(度): 0至28度
可重復性C.F.: Roc: 0.1%; 光纖高度:0.1nm; 角度:0.0002度; 頂點偏移: 0.08μm
可重復性C.R. : Roc: 0.16%; 光纖高度:0.4nm; 角度:0.006度; 頂點偏移: 0.8μm

Kit

MAX-QS+干涉測量系統包括:

MAX-QS +干涉儀
光學平面標準
USB 3.0電纜
AC適配器
內六角扳手
包裝箱
MaxInspect™軟件
固定裝置和其他配件需單獨訂購。
