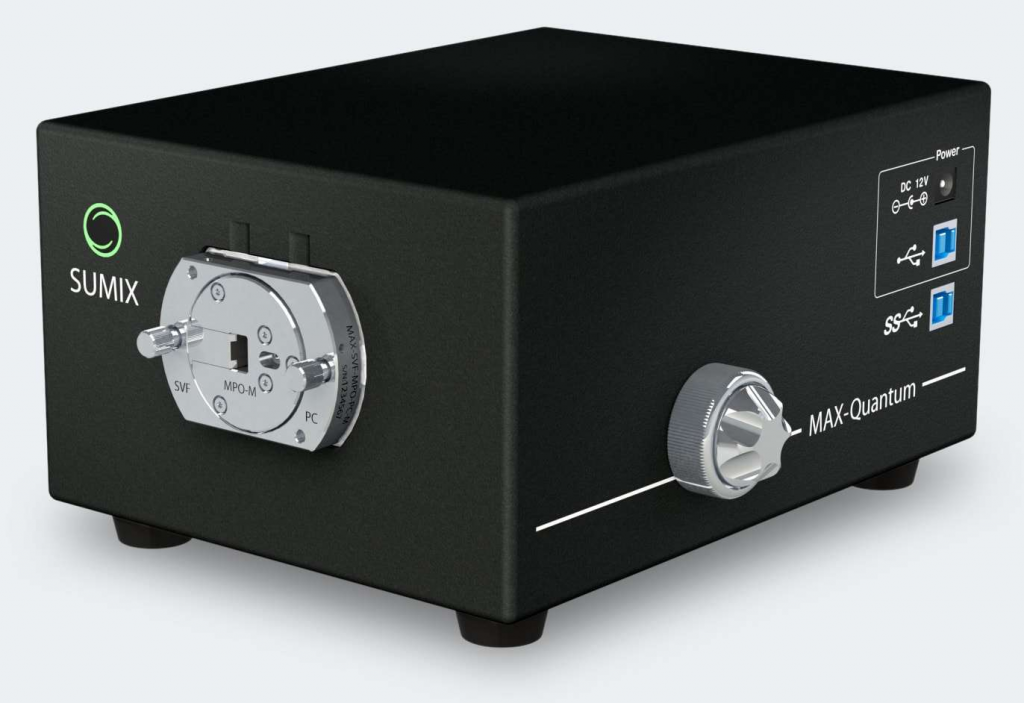

SMX-QS04-B是一款高端的藍光干涉儀， 分辨率達到0.53μm。

SMX-QS04-B主要用于檢測光纖連接器ST, FC, SC, LC, MU, E2000 (PC and APC) MIL-ST (M83522/16, MIL-C-83522), M29504/14 (MIL-PRF-29504/14)以及其他連接器。

參數

• 測量技術：不接觸的，米洛干涉法
• 鏡頭：NA = 0.52;平面誤差< λ/50
• 照明：藍光發光二極管(450 nm)
• 視角：d = 0.4 mm
• 橫向分辯率：53 μm
• 放大倍率：900倍放大
• 聚焦：自動
• 最大圖片尺寸：2590 × 1940 px
• 適用連接器（PC and APC）：SC, FC, ST, LC, MU, E2000
• 測量模式：相移
• 掃描和計算時間：測量時間不包括自動對焦，計算機的性能和連接器端面形狀的會有影響3.5-21秒

*高速模式,單色9幀算法,55 mhz(標準連接器)
*高精度模式,單色50幀算法,55 mhz(標準連接器)

• 重復性F.：ROC：0.03%

光纖高度：0.17nm

角度：0.0004度

頂點偏移量：0.06μm

• 重復性R.：ROC：0.06%

光纖高度：0.2nm

角度：0.003度

頂點偏移量：0.6μm

系統要求：推薦Windows 7，Intel Core i5 / Core i7 4GB RAM or higher，Built-in Intel USB 2.0 controller
