Sunstone 直流電阻焊機

直流電阻點焊通過施加壓力并使大電流通過局部區域?qū)⒔饘倨B接在一起。

直流焊接系統使用直流波形。這允許快速上坡、持續峰值和快速下坡。該波形類似于正方形，在觸發時能量急劇增加，峰值能量平坦恒定，然后能量急劇減少結束。這允許非常精細的控制，特別是在能量設置的下端。

為什么要使用直流焊接？

直流焊接非常適合非常小和精細的焊絲焊接。直流電源具有控制焊接電流非常低和精確的能力。直流焊接系統的主要應用之一是熱壓焊。直流焊接在PCB維修和痕跡焊接中也非常有用。此外，在焊接非常小的電線時，可以使用直流焊接。

什么是熱壓焊？

熱壓焊接采用直流焊接系統，帶有熱壓電極。這些電極有一個非常精細的尖端，是粘合的。此尖端專門設計用于加熱工件并將熱量傳遞給工件。壓力向下施加到關節上，當能量通過TCB電極時。電極的尖端加熱，施加壓力形成焊接。該工藝主要用于焊接磁鐵和極細焊絲。尖端的熱量將融化穿過電磁線涂層，形成金屬對金屬的焊接。

直流焊接系統需要什么？

電源：

Sunstone提供2種不同的直流焊接電源。Sunstone Linear DC和Avio Linear DC。

Sunstone Linear DC采用8英寸觸摸屏顯示屏。這使您可以輕松快速地調整設置。這也為您提供了焊接波形的圖形輸出。使您能夠以圖形方式查看焊縫的外觀。

? ?

焊接頭還是手持件？

對于直流焊接系統，有三種主要的焊接方式可以選擇：

焊接頭：

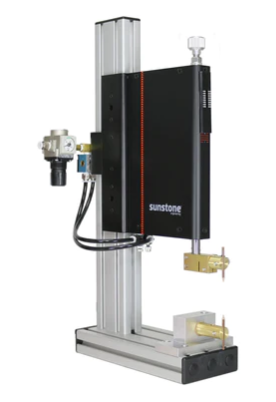

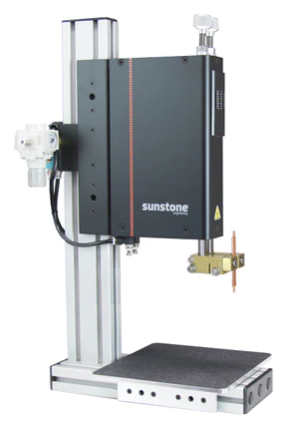

Sunstone WH2125A和WH1125A都是交付直流焊接的選項。這兩種都是氣動控制的，允許您調整壓力以完全適合您的應用。由于大多數直流焊接項目的規模，這些不是最受歡迎的選擇。取決于您的應用和對焊接零件的接觸，以及可以施加到零件上的力的大小。

? ?

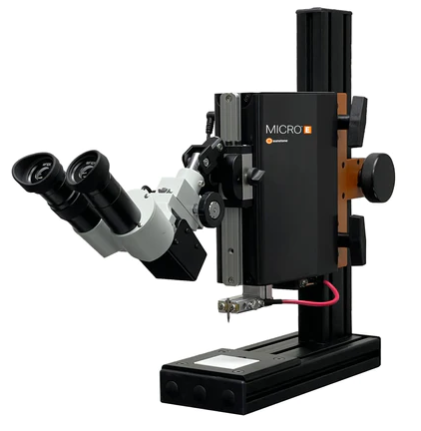

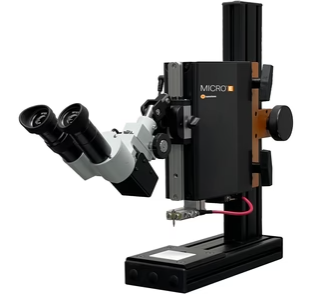

微型焊接頭，提供直流焊接最常用的選擇是微型焊接頭。這些對施加的壓力有很好的控制，可以在幾克內調整壓力。這種超精細的控制允許用戶調整壓力以適應任何應用。這些焊接頭都是氣動、伺服和手動腳踏板控制。Sunstone微型焊接頭有一個腳踏板，可以手動向下移動焊接頭以獲得額外的精度。該焊接頭還使用熱壓焊條來完成熱壓焊接。該焊接頭固定電極并施加力以完成這些類型的焊接。Sunstone微型焊接頭還包括一個自由浮動臂安裝的顯微鏡，可以讓你看到你正在焊接的非常小的電線。

手持件：

交付直流焊縫的最后一種選擇是使用手持件。這些可以在功能和形式上有所不同。手動附件從簡單的焊接探針到鑷子，再到壓力驅動的手持件。與直流焊接系統一起使用的最流行的手動附件是雙探針手持件-微型（DPHP Micro）。該手持件允許您手動交付熱壓焊接。這是唯一使用TCB電極的手動附件。

各種TCB電極具有特定的功能，可幫助您獲得所需的焊接。
TCB-FL–最常見的TCB電極–用于通用焊接。扁平的尖端可以實現均勻的焊接。
TCB-SMFL–與FL相似，但尖端表面較小25%。
TCB-2525T–在所有TCB電極中，具有最小的0.010〃方形尖端，用于均勻焊接。
TCB-SY–5度左右傾斜。這允許電極在一側以更深的熔深進行焊接。
TCB-SL–設計用于焊接和切割導線，SL從前到后具有7度尖端角。在前面切割電線，在后面焊接。
TCB-U–最堅固的TCB尖端–用于更高功率/更高熱量的應用、更厚的電磁線或高產量應用。

Sunstone線性直流焊機與微型焊接頭焊接PCB板樣品

用Sunstone線性直流焊機將黃銅夾夾夾焊到黃銅鏈上
