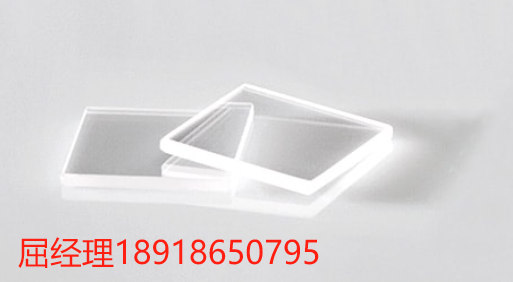

藍寶石的特性包括高機械強度、溫度穩定性、耐磨性和化學惰性。因此，在惡劣環境中，藍寶石窗口將超過其他光學材料，從而在元件之間提供屏障。藍寶石窗口片通常用于光學和機械應用。
矩形
方形

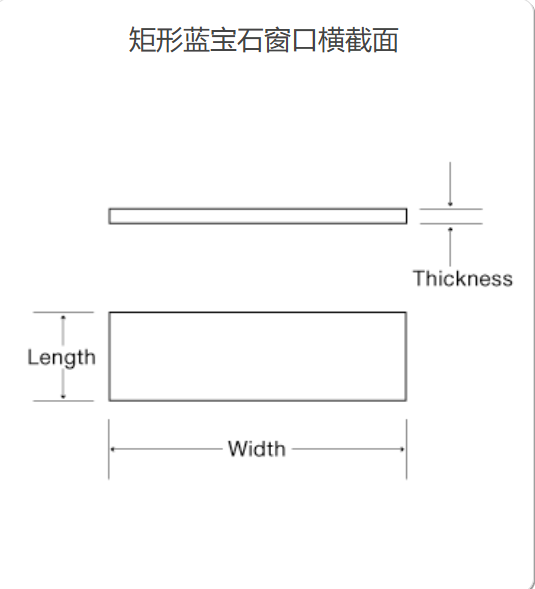

矩形藍寶石窗口
| 型 | 長度 | 寬度 | 厚度 | 類型 |
|---|---|---|---|---|
| SP-110-2 | 1.49/1.51″ | .999/1.001″ | .009/.011″ | 拋光兩面 |
| SP-110-1 型 | 1.49/1.51″ | .999/1.001″ | .009/.011″ | 僅拋光一側 |
| SP-112 系列 | .361/.369″ | .311/.319″ | .0061/.0098″ | 藍寶石窗口 |
| SP-114 系列 | 1.118/1.126″ | .921/.929″ | .014/.018″ | 藍寶石窗口 |
| SP-103 系列 | .484/.516″ | .130/.132″ | .027/.037″ | 藍寶石窗口 |
| SP-103A 系列 | .484/.516″ | .115/.122″ | .027/.037″ | 藍寶石窗口 |
典型應用：?氣體和空氣分析儀/監視器，紫外線和紅外探測器，高強度燈，條形碼閱讀器，光電二極管，觀察口，光學應用

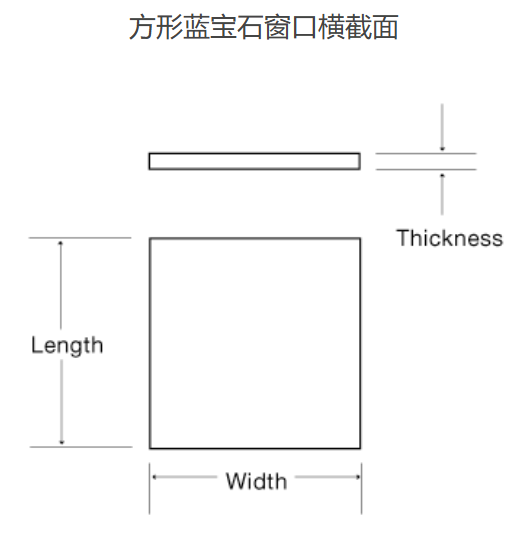

方形藍寶石窗口
| 型 | 長度 | 寬度 | 厚度 | 類型 |
|---|---|---|---|---|
| SP-124 系列 | .495/.499″ | .495/.499″ | .038/.040″ | 藍寶石窗口 |
| SP-128 系列 | .995/1.000″ | .995/1.000″ | .038/.040″ | 藍寶石窗口 |
材料比較
| 財產 | 藍寶石 | 熔融石英（石英） | 硼硅酸鹽玻璃 | 碳化硅 （SiC） | 硒化鋅 （ZnSe） | 氟化鎂 （MgF2） |
|---|---|---|---|---|---|---|
| 光學透明度 | 優秀（紫外到紅外） | 優秀 （UV） | 好 | 窮 | 優秀 （IR） | 優秀（紫外線和紅外線） |
| 熱穩定性 | 非常好 | 好 | 溫和 | 非常好 | 溫和 | 好 |
| 機械強度 | 非常高 | 溫和 | 低 | 非常高 | 低 | 低 |
| 耐化學性 | 非常好 | 好 | 好 | 非常好 | 溫和 | 好 |
Sapphire 窗口的技術規格和特性
材料特性
- 化學成分：Al?O?（氧化鋁）
- 硬度：莫氏 9 級（僅次于金剛石）
- 密度：3.98 g/cm3
- 熔點：2040°C
- 導熱系數：300K 時為 25 W/mK
- 熱膨脹系數： 5.3 x 10?? /°C
光學特性
- 透射范圍：0.15 至 5.5 μm（紫外至中紅外）
- 折射率：1.76 （550 nm 處）
- 光學透明度： 在較寬的波長范圍內具有高透射率和最小的吸收
- 表面質量：可實現 10-5 的劃痕-挖掘規格和 0.3 nm RA ≤表面粗糙度
機械性能
- 抗壓強度：2,000 MPa
- 楊氏模量：400 GPa
- 斷裂韌性：2.3 MPa·m1/2
- 彎曲強度：500 MPa
- 拉伸強度：300 MPa
耐化學性
- 化學穩定性： 耐大多數化學品，除非常熱的苛性堿和氟外
- 耐腐蝕性： 對酸、堿和其他腐蝕性物質具有出色的抵抗力
熱性能
環境耐久性
- 耐壓性：可承受高達 10,000 psi 的壓力
- 耐磨性： 極強的耐磨性和耐刮擦性
- 環境因素： 耐鹽水、沙子和高速顆粒等惡劣環境
主要特點
- 高光透射率： 在寬波長范圍內具有清晰的可見度
- 卓越的硬度： 卓越的耐刮擦性和耐磨性
- 熱穩定性： 在較寬的溫度范圍內有效運行，包括極端條件
- 化學惰性： 在惡劣的化學環境中保持完整性
- 機械強度： 高抗壓性和機械應力
- 定制：提供各種形狀和尺寸，具有定制制造選項，包括階梯邊緣、橢圓形狀和安裝功能
