Heater Grade MgO
專門用于加熱器行業的氧化鎂（MgO）材料
材料成分：
TATEHO OZARK僅使用來自日本的高品質熔融顆粒MgO粉末。它是為加熱器行業提供最佳電氣性能而合成的。盡管大多數加熱器應用可以使用低至94%的材料，但我們所有的加熱器級MgO都符合ASTM E1652-15 2型規格，即最低97%的MgO含量。TATEHO OZARK執行粒度處理，以提供所需的微結構和強度特性。
出于成品零件標識的目的，TATEHO OZARK零件命名通常使用前綴“T”。
| CONTENT | Typical Heater Grade MgO | ASTM Type 2 Spec* |
|---|---|---|
| MgO (%) | 98.38 | >97.0 |
| CaO (%) | 0.42 | <1.5 |
| SiO2 (%) | .60 | <3.0 |
| Fe2O3 (%) | 0.07 | <0.15 |
| Al2O3 (%) | 0.38 | <1.0 |
| C (PPM) | <50 ppm | <200 ppm |
| S (PPM) | <10 ppm | <50 ppm |
| B (PPM) | <10 ppm | <50 ppm |
| Cd (PPM) | <10 ppm | <10 ppm |
TOTC加熱器級陶瓷的典型用途:
?卷芯/筒式加熱器–MgO卷芯用于生產高功率密度的筒式加熱器。與傳統設計相比，這種加熱器的特點是能夠以非常高的功率運行。加熱元件纏繞在MgO芯的外圍，這允許非常有效的熱傳遞到表面，該表面通常具有精確的直徑，用于與被加熱物體的良好熱接觸。

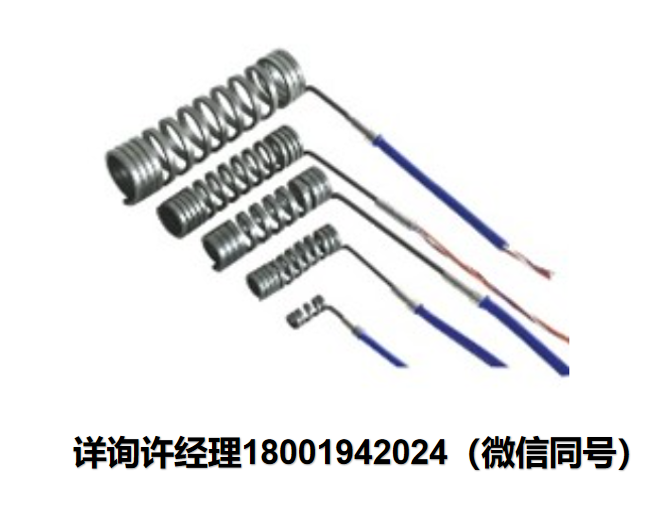

線圈加熱器——這種類型的MgO芯適用于可能需要對加熱器進行大量彎曲和整形以制造復雜形狀的應用?！熬€圈”通常通過構建直的加熱元件并將該元件螺旋纏繞在心軸上以制成成品加熱器而制成。同樣的絕緣體也可以用于電纜和管狀應用。區分最終用途有助于優化復雜制造步驟的陶瓷性能。
TOTC 4孔原料尺寸卷芯和墊片
| ItemID | 零件號 | 項目描述 | OD | ODtol | ID1 | bcd1 | ID2 | bcd2 | IDtol | Lgth | MOR* |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZTM4152 | T4152x044034-6Z | 1/4英寸主芯 | 0.152 | +/-.005 | 0.044 | 0.07 | 0.034 | 0.082 | 0.003 | 6 | 4.5-9千磅/平方英寸 |
| ZTM4260 | T4260x060048-6Z | 3/8英寸主巖心 | 0.26 | +/-.005 | 0.06 | 0.132 | 0.048 | 0.132 | 0.003 | 6 | 4.5-9千磅/平方英寸 |
| ZTM4364 | T4364x076064-8Z | 1/2英寸主巖心 | 0.364 | +/-.005 | 0.076 | 0.176 | 0.064 | 0.176 | 0.003 | 8 | 4-8 Ksi |
| ZTM4480 | T4480x114074-8Z | 5/8英寸主巖心 | 0.48 | +/-.008 | 0.114 | 0.24 | 0.074 | 0.24 | 0.004 | 8 | 3.5-7千磅/平方英寸 |
| ItemID | 零件號 | 項目描述 | OD | ODtol | ID1 | bcd1 | ID2 | bcd2 | IDtol | Lgth | MOR* |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZTM4615 | T4615x114074-8Z | 3/4英寸主巖心 | 0.615 | +/-.010 | 0.114 | 0.29 | 0.074 | 0.29 | 0.004 | 8 | 3-6千磅/平方英寸 |
| ZTM4480 | T4480x114074-8Z | 5/8英寸主巖心 | 0.48 | +/-.008 | 0.114 | 0.24 | 0.074 | 0.24 | 0.004 | 8 | 3.5-7千磅/平方英寸 |
| ZTM4364 | T4364x076064-8Z | 1/2英寸主巖心 | 0.364 | +/-.005 | 0.076 | 0.176 | 0.064 | 0.176 | 0.003 | 8 | 4-8 Ksi |
| ZTM4152 | T4152x044034-6Z | 1/4英寸主芯 | 0.152 | +/-.005 | 0.044 | 0.07 | 0.034 | 0.082 | 0.003 | 6 | 4.5-9千磅/平方英寸 |
| ZTM4260 | T4260x060048-6Z | 3/8英寸主巖心 | 0.26 | +/-.005 | 0.06 | 0.132 | 0.048 | 0.132 | 0.003 | 6 | 4.5-9千磅/平方英寸 |
| ItemID | 零件號 | 項目描述 | OD | ODtol | ID1 | bcd1 | ID2 | bcd2 | IDtol | 厚的 |
|---|---|---|---|---|---|---|---|---|---|---|
| ZPA4240 | B4240s032032-060Z | 1/4英寸主墊片 | 0.24 | +/-.004 | 0.032 | 0.08 | 0.032 | 0.07 | 0.003 | 0.06 |
| ZPA4362 | B4362s044-060Z | 3/8英寸主墊片 | 0.362 | +/-.005 | 0.044 | 0.125 | 0.044 | 0.125 | 0.003 | 0.06 |
| ZPA4490 | B4490s062-062Z | 1/2英寸主墊片 | 0.49 | +/-.006 | 0.062 | 0.166 | 0.062 | 0.166 | 0.003 | 0.062 |
| ZPA4626 | B4626s105065-072Z | 5/8英寸主墊片 | 0.626 | +/-.008 | 0.105 | 0.23 | 0.065 | 0.23 | 0.005 | 0.072 |
| ZPA4756 | B4756s105065-100Z | 3/4英寸主墊片 | 0.756 | +/-.010 | 0.105 | 0.28 | 0.065 | 0.28 | 0.005 | 0.1 |
