美國TE Technology TC-48-20溫度控制器,熱電溫度控制器

美國TE Technology TC-48-20溫度控制器,熱電溫度控制器

TE Technology 為純冷卻應用以及加熱和冷卻應用提供了眾多溫度控制器。我們的溫度控制器使用快速脈寬調制來提供控制，而不會像使用常見的開/關型控制器時那樣導致熱電（帕爾貼）器件的有害熱循環。TE Technology 控制器提供各種計算機接口，包括 USB、RS-232 和 RS-485 通信。

我們所有的溫度控制器均在美國使用國內外組件設計和組裝。原產國 （COO） 是美國。

TE TechnologyTC-48-20 是一款易于使用但功能強大的僅冷卻或僅加熱 PWM 溫度控制器。它安裝在壓鑄鋁盒中，包含鍵盤和顯示器，能夠控制 0 至 50 伏特和高達 20 安培的電流。包括兩個多功能報警輸出，每個輸出能夠切換高達 1 安培的電流。如果需要真正的線性輸出控制系統（適用于對電氣噪聲極其敏感的應用），TC-48-20 可用作高功率、可變輸出線性電源的控制頭。大多數控制參數可以通過內置鍵盤進行編程，但控制器也可以通過可選的 RS232 串行電纜連接到計算機，以進行更高級的程序控制以及數據繪圖和數據記錄。該軟件作為獨立程序提供，但也可根據要求提供 LabVIEW 源代碼（2011 及更高版本）。使用 Python （2.7） 編程的示例讀取和寫入命令也可從此網頁的 SOFTWARE 選項卡下載。在同一訂單中購買互連標準產品（熱電冷卻組件或模塊、溫度控制器和/或電源）時，可免費提供帶標簽的布線電纜。包含的電纜數量（1-3 對）取決于互連的組件數量。

TE Technology TC-48-20溫度控制器特征:

  • 控制板、鍵盤和顯示器安裝在耐用的金屬外殼中，提供完整的溫度控制解決方案
  • 單電源或雙電源配置允許廣泛的輸出電壓（不包括電源 – 根據應用單獨訂購）
  • 單電源配置：≥9 VDC，<50 VDC 輸入，為控制器和 TE 設備供電
  • 雙電源配置：≥9 VDC，<50 VDC，最小 150 mA，用于控制器電路≥0 VDC，<50 VDC，用于 TE 器件
  • 最大輸出電流：20 A TE 器件和報警電流組合（注意：控制器不具備限流功能或內部熔斷器保護）
  • 僅冷卻或僅加熱控制模式，菜單可選
  • 溫度控制范圍：-20 C 至 +100 C，使用控制器隨附的 MP-3193 熱敏電阻，或 -20 C 至 +85 C，使用相當于 10 k-ohm 的熱敏電阻，曲線“B”來自 YSI Temperature， Inc.
  • 可選的輔助熱敏電阻輸入，用于感應警報條件
  • 兩個可用的警報輸出，每個輸出能夠吸收高達 1 A 的電流，用于觸發基于主（控制）傳感器和/或輔助傳感器的警報
  • 最佳情況下控制穩定性 0.1 °C（控制冷板時）
  • 比例 （P） 帶寬調整：0.5 C 至 100.0 C
  • 積分增益 （I） 調整：每分鐘 0.00 至 10.00 次重復
  • 導數增益 （D） 調整：每分鐘 0.00 至 10.00 個周期
  • 輸出：方波，337 Hz，脈寬調制，帶軟啟動
  • 用于控制可編程線性電源的模擬比例輸出信號
  • 工作溫度范圍（無冷凝，總組合報警和負載電流）：最小值：0 C，最大值：水平方向 48 C，20 A 輸出;垂直方向 55 C，輸出 20 A;53 C 水平方向，17 A 輸出;垂直方向?yàn)?59 C，輸出為 17 A。
  • 內置鍵盤可用于通過易于理解的選項對控制器的大多數參數進行編程。
  • 通過 RS 232 通信進行計算機編程;包括軟件（需要可選的 RS-232 電纜，部件號 MP-3023）
  • 符合 RoHS 規范

TE Technology TC-48-20溫度控制器應用:

TC-48-20 是一種僅冷卻或僅加熱的熱電溫度控制器，能夠控制高達 50 伏特和 20 安培的電壓。包括一個標準熱敏電阻，型號為 MP-3193。可以連接第二個熱敏電阻，用于監控和報警目的。控制器安裝在壓鑄鋁盒中，并包含一個鍵盤和一個液晶顯示器。該顯示屏允許用戶監控傳感器溫度、功率輸出電平和菜單設置。集成鍵盤訪問易于使用的菜單系統，允許用戶調整所有基本控制器參數，例如設定溫度、調諧參數和警報參數。控制器還可以通過 RS232 串行端口連接到計算機，使用隨附的軟件進行更高級的程序控制以及數據繪圖和數據記錄。

TC-48-20 軟件

所有控制器參數，包括一些無法通過板載菜單調節的高級參數，都可以使用此軟件進行調整。（MP-3023 RS-232 電纜是可選的，可以單獨購買;軟件始終包含在內。還提供了控制器的命令集，以允許使用其他計算機（例如 National Instruments LabVIEW）創建自定義軟件應用程序。GUI 是在 LabVIEW 中編程的，但不需要 LabVIEW 本身，因?yàn)?GUI 使用嵌入式 LabVIEW 運行時引擎。但是，GUI 的 LabVIEW 源代碼（2011 及更高版本）也可根據要求提供。使用 Python （2.7） 編程的示例讀取和寫入命令也可從此網頁的 SOFTWARE 選項卡下載。

TC-48-20 控制器使用脈寬調制 （PWM） 調節 TE 器件（或直流加熱器）的輸出功率。通過選擇合適的外部電源，控制器可以通過板載功率晶體管的脈寬調制來控制 0 至 <50 VDC 的負載。（當控制小于 9 伏的電壓時，必須使用小型附加電源 （PS-15-0.4） 為控制器的微處理器供電。

兩個報警輸出，每個輸出能夠控制高達 1 A 的電流，可用于控制其他負載，如泵、風扇和電阻加熱器，進一步增強控制器的功能。

如果需要真正的線性輸出控制系統，TC-48-20 可用作控制高功率線性輸出電源的控制頭。其中一些線性輸出電源可用作基本開關電源，允許用戶創建成本相對較低的線性控制系統，與典型的線性系統相比，產生的廢熱要少得多。線性輸出消除了 PWM 開關，適用于光電倍增管 （PMT） 冷卻器和其他對電子噪聲高度敏感的應用。

TC-48-20 OEM 也可用。這是面向原始設備制造商 （OEM） 的控制器的基本版本，作為系統中不需要顯示器、鍵盤和盒蓋的組件。控制器僅作為安裝在鋁面板上的基本控制電路 PCB 發貨。

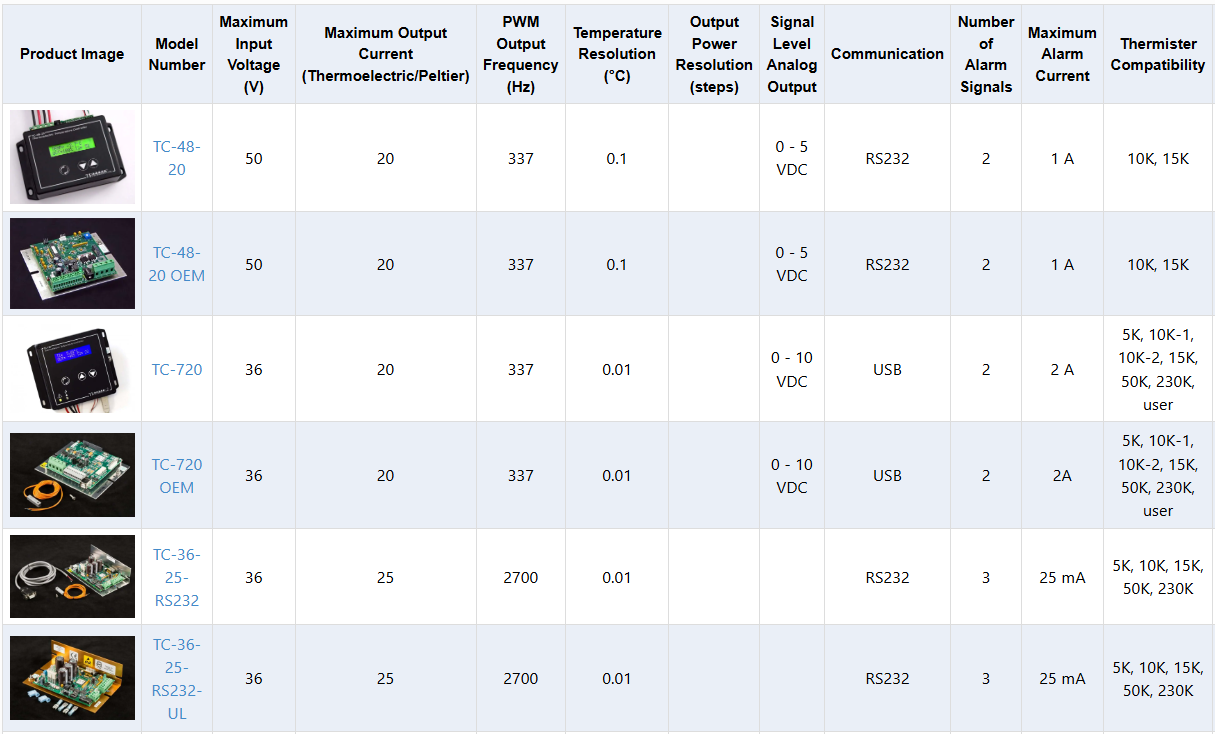

TE Technology溫度控制器規格型號：
