TE TC-36-25-RS232溫度控制器

TC-36-25 RS232是一種雙極(加熱和冷卻)比例積分微分溫度控制器，可以在高達25 A的電流下，通過第二個電源將功率輸入從12 V調制到36 V，或從0 V調制到36 V。該控制器是溫度傳感器(熱敏電阻)的標準配置，但也可以與普通的10 k歐姆熱敏電阻一起使用。此外，還提供了Windows兼容軟件和RS232電纜，以便通過串行通信端口進行直接通信。基于LabVIEW的圖形用戶界面可在我們的下載頁面上下載，LabVIEW源代碼可根據要求免費提供，用Python編程的示例讀寫命令也可在該頁面的軟件選項卡上下載。在同一訂單上購買互聯標準產品(熱電冷卻組件或模塊、溫度控制器和/或電源)時，免費提供帶標簽的接線電纜。包含的電纜數量(1-3對)將取決于互連部件的數量。

TE TC-36-25-RS232溫度控制器

TC-36-25-RS232配有一個MP-3193熱敏電阻。如果您想購買額外的熱敏電阻，請在訂購時指明。

TE TC-36-25-RS232溫度控制器應用：

TC-36-25-RS232為熱電裝置提供雙向溫度控制，既可以獨立控制，也可以與輔助電阻加熱器一起用于冷卻和加熱應用。控制器采用固態MOSFET器件，采用電氣“H”橋配置，根據溫度設定值自動控制電流方向。

控制器可以通過個人計算機的RS232串行通信端口直接進行通信和編程。提供的通信軟件，

TC-36-25rs232software

兼容Windows 10、8、7、Vista、XP、NT，提供圖形用戶界面；使用它不需要任何編程經驗。但是，提供命令集是為了讓有資格的人員可以將其用作嵌入式控件，或者可以使用例如LabVIEW創建自定義程序界面。

基于LabVIEW的圖形用戶界面可供下載(參見下載頁面)，其源代碼可根據要求提供。該下載包括LabVIEW運行時引擎，因此不需要LabVIEW應用程序來運行該軟件。用Python (2.7)編程的示例讀寫命令也可從該網頁的軟件選項卡下載。

一旦建立了所需的控制器參數，就可以將設置保存到非易失性存儲器中。TC-36-25-RS232可以與計算機斷開連接，作為一個獨特的獨立控制器運行。控制器也可以配置為使用各種模擬輸入來調整設定值。

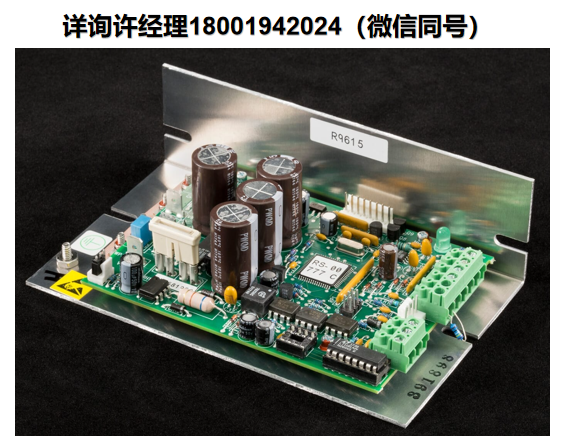

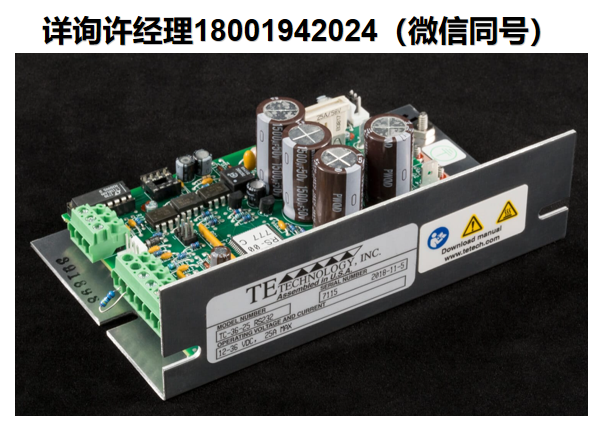

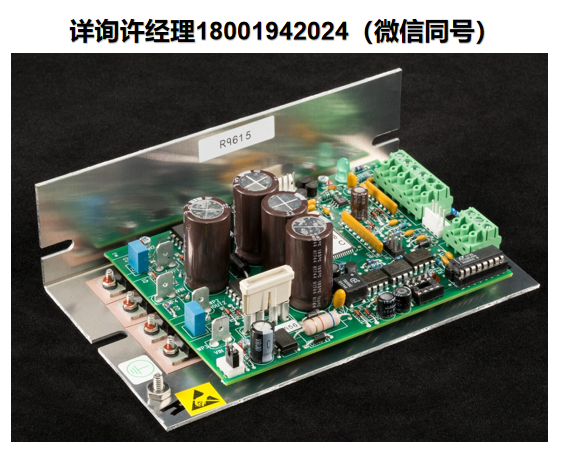

在機械方面，控制器的印刷電路板安裝在一個金屬支架上，適合水平或垂直方向。控制器可以在0°C至60°C的環境溫度下工作，通常不需要額外的散熱。

TE TC-36-25-RS232溫度控制器技術描述：

  • 低壓熱電裝置控制能力。TC-36-25-RS232需要從12 V到36 V的輸入電壓。該電壓為微處理器供電，也可以被調制并發送到熱電裝置。然而，如果熱電冷卻器或珀耳帖裝置在低于12 V的電壓下工作，可以連接第二個低壓電源。然后，控制器將打開和關閉TE設備的電壓。第二輸入電壓范圍可以是0 V至36 V。
  • 高分辨率和穩定性。熱電冷卻器的輸出信號是2700 Hz的脈寬調制(PWM)。PWM控制方案提供0.01°C或0.01°F的溫度分辨率和0.01°C或0.02°F范圍內的最佳控制器穩定性，控制器調諧結構允許指定各種控制特性:手動、比例、比例積分、比例導數或比例積分導數控制。當使用兩個輸入感應熱敏電阻時，也可以進行溫差控制。
  • 接受各種熱敏電阻。控制器配有一個標準的15k歐姆熱敏電阻，可提供-20°C至100°C的控制溫度范圍。但是，控制器可以與各種其他NTC型熱敏電阻一起使用，這些熱敏電阻經過預編程，可通過軟件中的菜單進行選擇。例如，5k歐姆熱敏電阻也可用于將控制溫度擴展至-40°c，此外，由于許多激光二極管封裝標配10k熱敏電阻，因此有兩種不同的10k熱敏電阻設置可供選擇。
  • 遠程控制能力。一旦控制器被編程，它可以獨立于計算機運行，并且設定點可以用幾種方法調整。可選的MP-2986顯示器和鍵盤附件可用于調節設定值，并提供設定值和感應溫度的數字讀數。控制器也可以使用電位計、0至5 VDC信號或0至20 mA電流環路。
  • 可配置的警報動作。有幾種報警類型可供選擇:無報警、跟蹤報警和定值報警。報警可配置為在報警期間保持輸出功率或關閉功率輸出。可以選擇報警閂鎖，以便在報警自行清除時自動重啟電源，或者保持電源輸出關閉，直到閂鎖被手動清除。當發生警報時，控制器還可以提供25 mA信號為LED或其他設備供電。
  • 過電流保護。除了報警保護，控制器還可以為TE設備提供過流保護。該設置可以2.5 A的增量進行調整。穩定狀態下，控制器可處理的最大電流為25 A。

TE TC-36-25-RS232溫度控制器規格參數：

  • 通過無鉛認證
  • 用于加熱和冷卻應用的雙向固態“H”橋配置
  • 輸入電壓為12至36 VDC或0至36 VDC，帶輔助電源
  • 自給式，額定負載為0.1至25安，帶過流保護
  • 可通過RS232通信端口進行計算機編程，或無需計算機獨立操作
  • 控制溫度為-20°C至100°C，可選熱敏電阻可用于其他范圍
  • 比例(P)、積分(I)和微分(D)控制
  • 0.01°C的溫度分辨率和最佳控制穩定性
  • 脈寬調制頻率為2700赫茲
  • 5K 10K和15K歐姆熱敏電阻能力
  • 通過以下方式設置可調溫度:
    遠程用戶設置溫度電位計
    4至20 mA電流環路
    0 V至5 V可調范圍
    溫差控制
    MP-2986顯示器和鍵盤附件
  • 使用通信軟件程序不需要計算機編程經驗
  • 提供命令集，以便程序員可以創建他們自己的軟件接口或嵌入式控制器應用程序(樣本LabVIEW源代碼，版本2011和更高版本，可應要求提供)
  • 用Python (2.7)編寫的示例讀寫命令也可以下載
  • 計算機可配置的警報
  • 參數的非易失性存儲器保持
  • 工作溫度范圍為0°C至60°C，儲存溫度范圍為-55°C至105°C
