溫度控制器TC-48-20 OEM

Temperature Controllers

溫度控制器TC-48-20 OEM產品信息：

TC-48-20 OEM具有與TC-48-20相同的控制能力，但省略了鍵盤、顯示接口和外殼，以將成本保持在最低水平?？刂破骺梢酝ㄟ^可選的RS232串行電纜連接到計算機，并與附帶的軟件一起使用，以提供程序控制以及數據繪圖和數據記錄。該軟件作為獨立程序發貨，但也可根據要求提供LabVIEW源代碼(2011版及更高版本)。用Python (2.7)編程的示例讀寫命令也可從該網頁的軟件選項卡下載。在同一訂單上購買互聯標準產品(熱電冷卻組件或模塊、溫度控制器和/或電源)時，免費提供帶標簽的接線電纜。包含的電纜數量(1-3對)將取決于互連部件的數量。

溫度控制器TC-48-20 OEM特征：

TC-48-20 OEM是TC-48-20控制器的基本版本，是原始設備制造商(OEM)想要將控制器集成到不需要顯示器、鍵盤和盒蓋的系統中的組件?？刂破髯鳛榘惭b在鋁板上的基本控制電路運輸。包括一個標準熱敏電阻(型號MP-3193)和一張軟件光盤。

• 單電源或雙電源配置支持寬范圍的輸出電壓
• 單電源配置:≥9 VDC，< 50 VDC輸入，為控制器和TE設備供電
• 雙電源配置:≥9 VDC，控制器電路≥0 VDC時，150 mA時的最小值< 50 VDC，TE設備< 50 VDC
• 最大輸出電流:20a TE裝置和報警電流的組合(注:控制器沒有電流限制能力或內部保險絲保護)
• 僅制冷或僅制熱控制模式，菜單可通過軟件選擇
• 溫度控制范圍:-20°C至+100°C，使用控制器附帶的MP-3193熱敏電阻，或-20°C至+85°C，使用相當于10 k歐姆的熱敏電阻，YSI溫度公司的曲線“B”。
• 可選的次級熱敏電阻輸入，用于檢測報警條件
• 兩個可用的報警輸出，每個能夠吸收高達1 A的電流，用于根據主(控制)傳感器和/或輔助傳感器觸發報警
• 最佳控制穩定性0.1°C(當控制冷板時)
• 比例(P)帶寬調整:0.5°C至100.0°C
• 積分增益(I)調節:每分鐘重復0.00至10.00次
• 導數增益(D)調整:每分鐘0.00至10.00個周期
  輸出:方波，337 Hz，脈寬調制，帶軟啟動
• 用于控制可編程線性電源的模擬比例輸出信號
• 工作溫度范圍(非冷凝、總組合報警和負載電流):最小值:0°C，最大值:48°C(水平方向), 20 A輸出；55°C垂直方向，20 A輸出；53°C水平方向，17 A輸出；59°C垂直方向，17 A輸出。
• 可通過RS 232通信進行計算機編程(需要一根可選的RS-232電纜，零件號MP-3023)
• 通過無鉛認證

溫度控制器TC-48-20 OEM應用：

與標準TC-48-20一樣，TC-48-20 OEM是一種僅制冷或僅制熱的熱電溫度控制器，能夠控制高達50伏和20安的電流?？刂破魇褂靡粋€熱敏電阻進行溫度反饋，可以連接第二個熱敏電阻進行監控和報警。(包括一個標準熱敏電阻；額外的熱敏電阻可以單獨購買。)控制器安裝在鋁板上，但在其他情況下是未封閉的。所有控制器設置都通過RS232進行通信。

可用的軟件允許用戶快速編程控制器，并提供數據圖形和數據記錄。軟件和手冊不包括在產品中，但是可以從下面的鏈接下載。

使用該軟件可以調整所有控制器參數。(MP-3023 RS-232線可選，可單獨購買；軟件總是包括在內。)還提供了控制器的命令集，以允許用其他計算機創建定制的軟件應用，例如National Instruments LabVIEW。GUI的LabVIEW源代碼(2011版及更高版本)也可應要求提供。用Python (2.7)編程的示例讀寫命令也可從該網頁的軟件選項卡下載。

TC-48-20 OEM控制器使用脈寬調制(PWM)來調節TE設備(或DC加熱器)的輸出功率。通過選擇合適的外部電源，控制器可以利用板載功率晶體管通過脈寬調制控制0至< 50 VDC的負載。(當控制電壓低于9伏時，必須使用小型附加電源(PS-15-0.4)為控制器的微處理器供電。)兩個報警輸出，每個能夠控制高達1 A，可用于控制其他負載，如泵、風扇和電阻加熱器，進一步增強控制器的能力。

如果需要一個真正的線性輸出控制系統，TC-48-20 OEM可以用作控制大功率線性輸出電源的控制頭。其中一些線性輸出電源可用作基本開關電源，允許用戶創建成本相對較低的線性控制系統，與典型線性系統相比，其產生的廢熱要少得多。線性輸出消除了PWM開關，適用于光電倍增管(PMT)冷卻器和其他對電子噪聲高度敏感的應用。

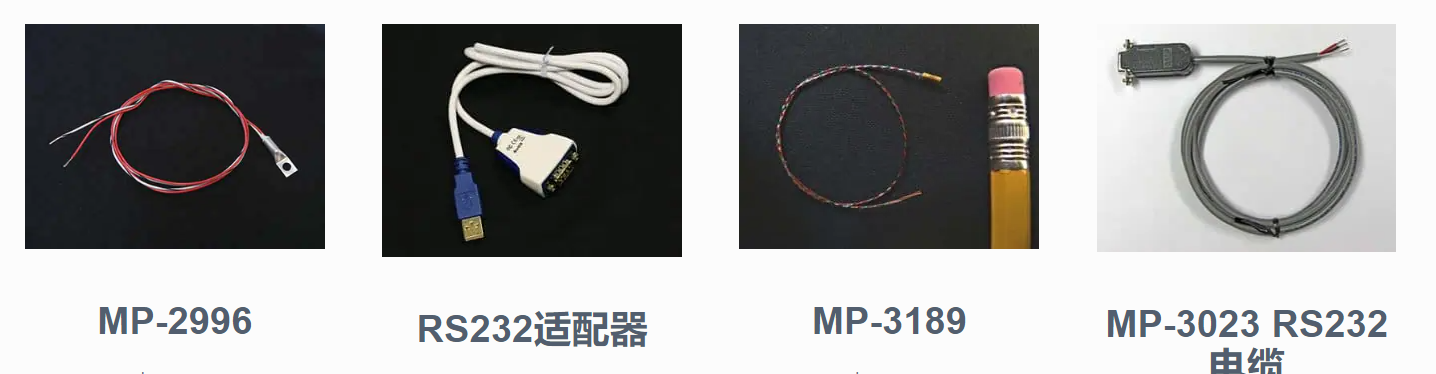

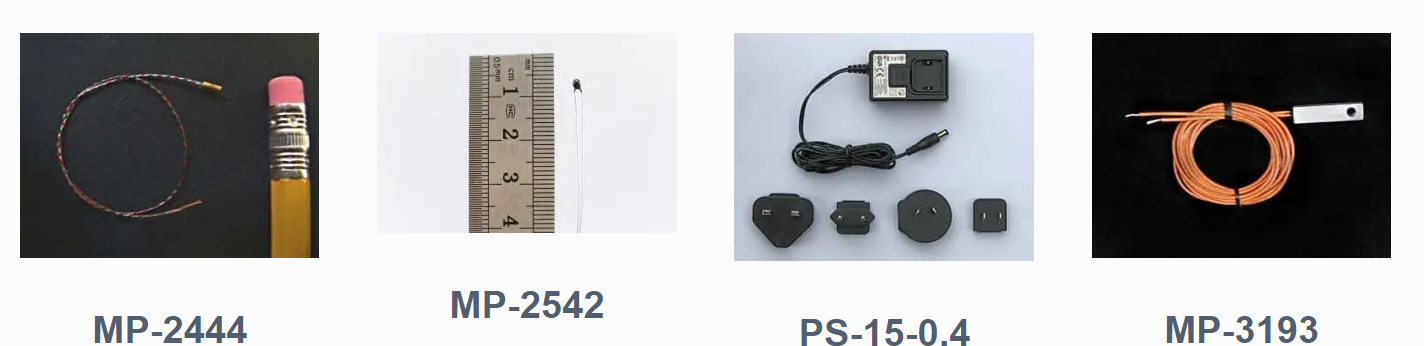

與下列產品兼容:
