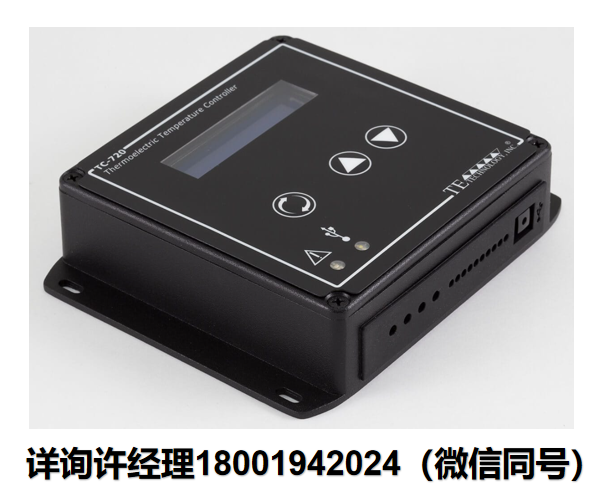

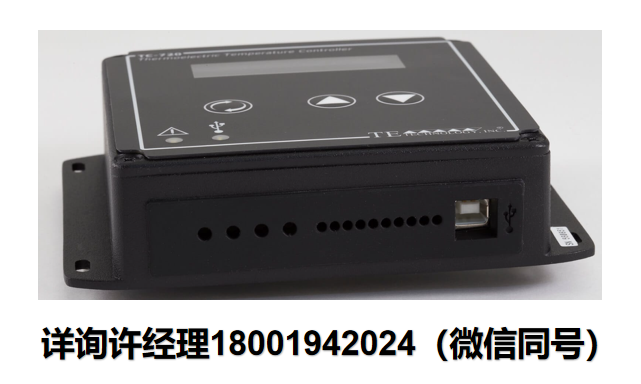

溫度控制器TC-720

Temperature Controllers

溫度控制器TC-720產品信息：

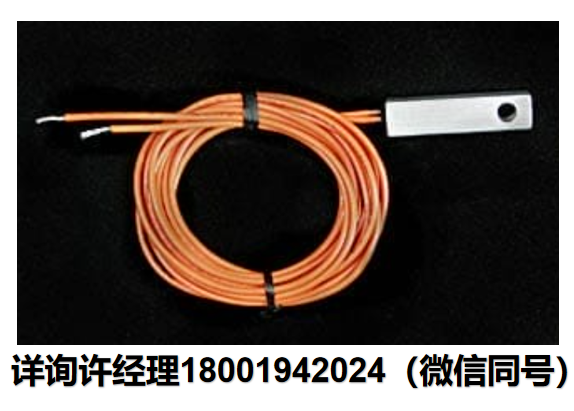

TC-720是一款帶USB通信的雙極冷熱熱電溫度控制器。它能夠控制高達36伏和20安的電流。包括一個標準熱敏電阻，型號MP-3193。可以連接第二個傳感器，用于監控和報警。控制器裝在一個壓鑄鋁盒中，包含一個鍵盤和一個液晶顯示器。顯示器允許用戶監控傳感器溫度、功率輸出水平和菜單設置。集成鍵盤訪問易于使用的菜單系統，允許用戶調整所有基本控制器參數，如設定溫度、調諧參數和報警參數。控制器也可以通過USB連接到計算機，使用提供的軟件進行更高級的程序控制以及數據繪圖和數據記錄。該軟件作為獨立程序發貨，但該程序的LabVIEW源代碼(2018版及更高版本)也可應要求提供。用Python (2.7)編程的示例讀寫命令也可從該網頁的軟件選項卡下載。在同一訂單上購買互聯標準產品(熱電冷卻組件或模塊、溫度控制器和/或電源)時，免費提供帶標簽的接線電纜。包含的電纜數量(1-3對)將取決于互連部件的數量。

溫度控制器TC-720特征：

• USB連接
• 控制板、鍵盤和顯示器封裝在耐用的金屬外殼中，提供完整的溫度控制解決方案
• 單電源或雙電源配置允許大范圍的輸出電壓(不包括電源-根據應用單獨訂購)
• 單電源配置:≥12 VDC，≤36 VDC輸入，為控制器和TE設備供電
• 雙電源配置:≥12 VDC，對于控制器電路≥0 VDC，在150 mA最小電壓下≤36 VDC，對于TE設備≤36 VDC
• 最大輸出電流:20安TE裝置和報警電流(注:控制器有軟件控制的過流保護，但沒有內部保險絲保護)
• 雙極(加熱和冷卻)、僅冷卻或僅加熱控制模式，軟件可選
• 溫度控制范圍:在-60°C到+199°C之間，根據所用的熱敏電阻而定。-20°C至+100°C，使用控制器隨附的MP-3193熱敏電阻。有關基于熱敏電阻類型的溫度范圍，請參見產品手冊“主要特性”。
• 各種預編程傳感器；可以使用用戶可編程傳感器
• 可選的二級傳感器輸入，用于檢測報警條件
• 兩個可用的報警輸出，每個能夠吸收高達2 A的電流，用于根據主(控制)傳感器和/或輔助傳感器觸發報警
• 風扇速度控制
• 斜坡/浸泡程序
• 節能的比例+去帶控制模式允許控制器在不需要冷卻或加熱時關閉輸出功率；僅在需要時逐漸制冷/制熱。
• 最佳控制穩定性±0.01°C(控制冷板時)
• 比例(P)帶寬調整:0.5°C至100.0°C
• 積分增益(I)調節:每分鐘重復0.00至10.00次
• 導數增益(D)調整:每分鐘0.00至10.00個周期
• 輸出:方波，337赫茲，脈寬調制，帶軟啟動
• 用于控制可編程線性電源的模擬比例輸出信號
• 工作溫度范圍(非冷凝、總組合報警和負載電流):最低:0°C，最高:45°C
• 內置鍵盤可用于通過易于理解的選項對控制器的大多數參數進行編程
• 通過USB通信的計算機可編程；包括軟件和命令集
• 通過無鉛認證

溫度控制器TC-720應用：

TC-720是一個雙極加熱和冷卻熱電溫度控制器，能夠控制高達36伏和20安培。包括一個標準熱敏電阻，型號MP-3193。可以連接第二個傳感器，用于監控和報警。控制器裝在一個壓鑄鋁盒中，包含一個鍵盤和一個液晶顯示器。顯示器允許用戶監控傳感器溫度、功率輸出水平和菜單設置。集成鍵盤訪問易于使用的菜單系統，允許用戶調整所有基本控制器參數，如設定溫度、調諧參數和報警參數。控制器也可以通過USB連接到計算機，使用提供的軟件進行更高級的程序控制以及數據繪圖和數據記錄。

所有控制器參數，包括一些不能通過板載菜單調整的高級參數，都可以使用該軟件進行調整。還提供了控制器的命令集，以允許創建定制的軟件應用程序。控制器作為安裝在鋁板上的基本控制電路運輸。包括一個標準熱敏電阻(型號MP-3193)和一張軟件光盤。該軟件作為獨立程序發貨，但該程序的LabVIEW源代碼(2018版及更高版本)也可應要求提供。用Python (2.7)編程的示例讀寫命令也可從該網頁的軟件選項卡下載。

TC-720控制器使用脈寬調制(PWM)來調節熱電裝置(或DC加熱器)的輸出功率。通過選擇合適的外部電源，控制器可以利用板載功率晶體管通過脈寬調制控制0至≤36 VDC的負載。(當控制電壓低于12伏時，必須使用12伏、150毫安的小型電源為控制器的微處理器供電。)

兩個報警輸出，每個能夠控制高達2 A，可用于控制其他負載，如泵，風扇和電阻加熱器，進一步增強控制器的能力。此外，警報1輸出可以重新配置為風扇速度控制。與適當的風扇配合使用，控制器可以根據需要提高或降低風扇速度，以幫助最小化風扇噪音。

控制器有一個內置的斜坡/浸泡程序。它提供了多達8個單獨的斜坡+浸泡步驟，每個步驟可以根據需要重復多次。該程序還允許一系列步驟的循環。

比例+死區控制模式允許控制器在給定的溫度范圍內切斷輸出電源。當溫度超出該范圍時，它可以逐漸增加制冷或制熱的功率。當不需要冷卻或加熱時，這通過最小化冷卻器消耗的功率來提供冷卻器的經濟運行。

如果需要真正的線性輸出控制系統，TC-720可以用作控制頭，用于控制大功率線性輸出電源。其中一些線性輸出電源可用作基本開關電源，允許用戶創建成本相對較低的線性控制系統，與典型線性系統相比，其產生的廢熱要少得多。線性輸出消除了PWM開關，適用于光電倍增管(PMT)冷卻器和其他對電子噪聲高度敏感的應用。

TC-720 OEM也可以。這是原始設備制造商(OEM)的控制器的基本版本，作為不需要顯示器、鍵盤和盒蓋的系統中的組件。控制器僅作為安裝在鋁板上的基本控制電路PCB裝運。

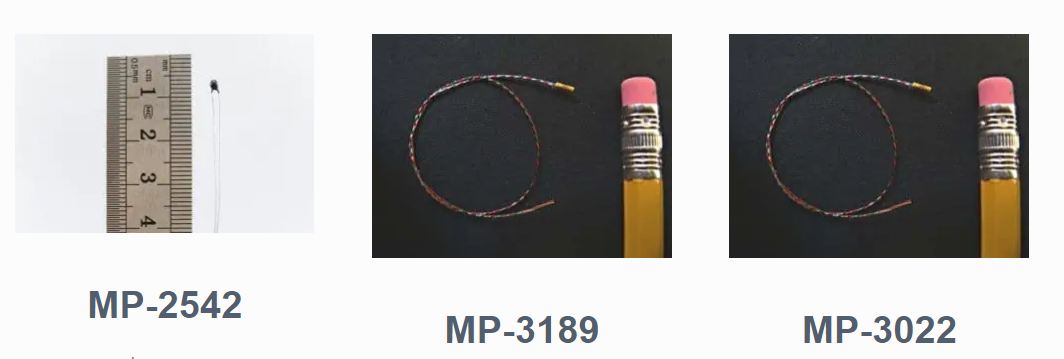

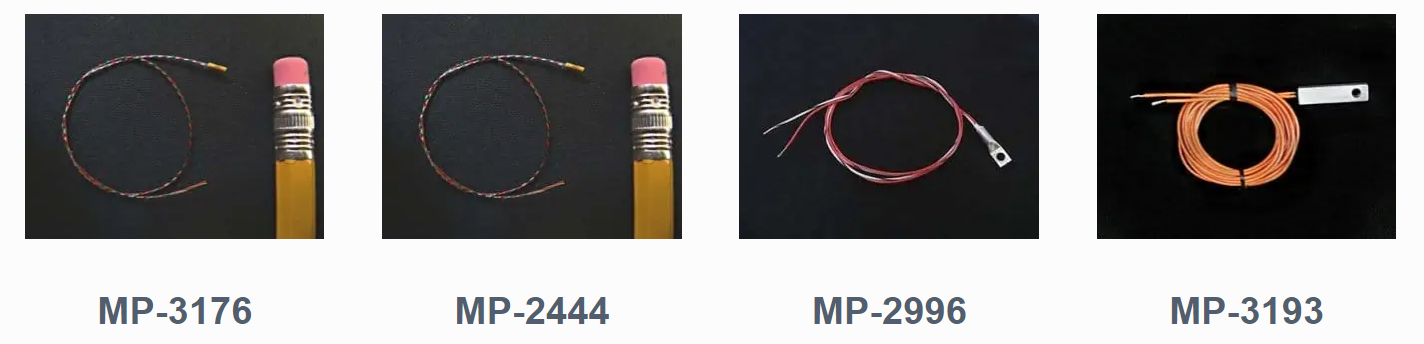

與下列產品兼容:
