100 GHZ太赫茲成像掃描儀系統
Terahertz imaging scanner 100 GHz
THz 太赫茲成像掃描儀
太赫茲成像掃描儀產品描述：
高速太赫茲成像掃描儀是我們的旗艦產品。它兼具前所未有的每秒5000幀的成像速度和易于集成到任何工業過程中的特性。太赫茲成像掃描儀適用于皮帶速度高達15米/秒的大多數輸送機。其超快線性傳感器陣列旨在滿足許多工業應用的無損檢測(NDT)和質量控制(QC)需求。
太赫茲成像掃描儀系統由兩部分組成:線性太赫茲成像相機和100 GHz太赫茲發生器。這兩個部分都經過優化并相互同步。THz輻射功率被適當地從發生器傳遞到相機傳感器上。相機像素大小決定了1.5 mm的圖像分辨率，這超過了大多數工業應用的要求。
用于線性太赫茲成像的布局輸送機上的系統安裝
太赫茲掃描儀規格參數：
| 像素數量: | 256 (256 x 1) |
| 像素大小: | 1.5 x 3毫米2 |
| 成像區域: | 384 x 3毫米2 |
| 設備尺寸: | 450 x 160 x 44毫米3 |
| 圖像采集速率: | 5000 fps (5 kHz) |
| 同步輸出: | TTL (+5 V) |
| 最小可檢測功率: | 100 nW (at 5000 fps) 45 nW (at 1000 fps) 14 nW (at 100 fps) |
| 界面: | 迷你USB |
| 包含的軟件: | TeraFast? Viewer |

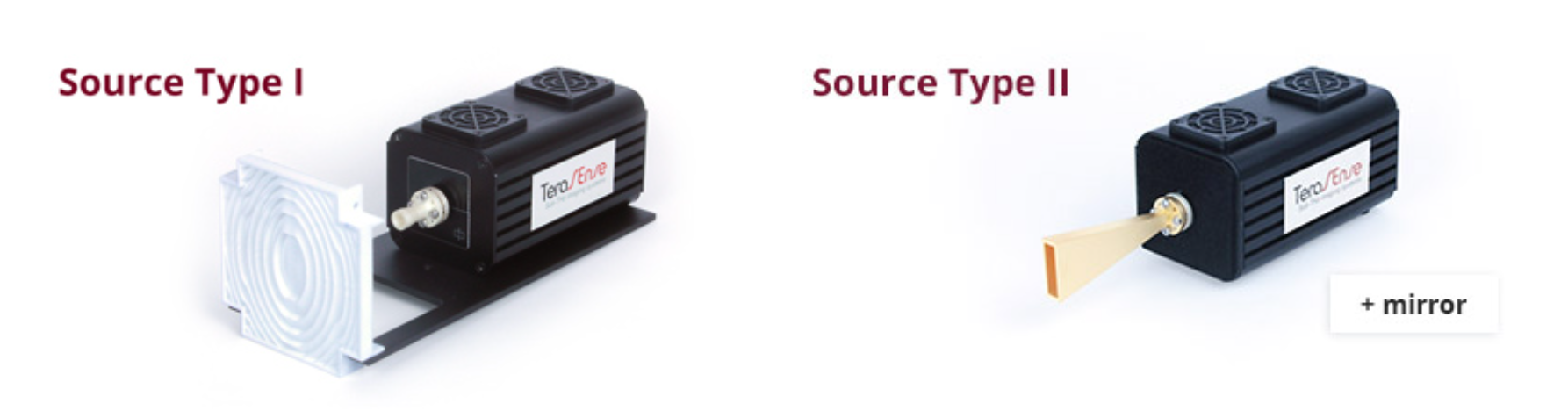

TeraSense提供了兩種類型的生成器，都基于IMPATT技術。我們的I型發電機有一個帶特殊設計的PTFE折射光學系統的喇叭天線。PTFE透鏡的配置確保了THz光束正確聚焦到相機的線性窗口上。II型發生器是THz源的升級版本。它利用了我們在太赫茲技術方面的最新突破，增強了太赫茲成像掃描儀的性能。第二類模塊包括基于我們專門配置的高增益喇叭天線和金屬鏡的新型反射式太赫茲光學器件。II型電源由出色的IMPATT二極管制成，比普通二極管輸出的功率大得多。II型發生器通過增加到達傳感器陣列的功率，大大提高了我們的線性掃描儀的太赫茲成像能力。
