美國TERASENSE 太赫茲光學系統 TPX&PTFE透鏡

作為現成的太赫茲成像解決方案的一部分，TeraSense 提供了在 THz 范圍內工作的 TPX 和 PTFE鏡頭及光學系統。塑料平凸透鏡采用聚四氟乙烯（Virgin White PTFE，Teflon?）材質，具有低介電常數（約為 520 GHz 時為 1.96），折射率為 1.4。太赫茲波段的頻率范圍為 300 GHz 到 10 THz，或波長范圍為 30 μm 到 1 mm。

光學組件規格

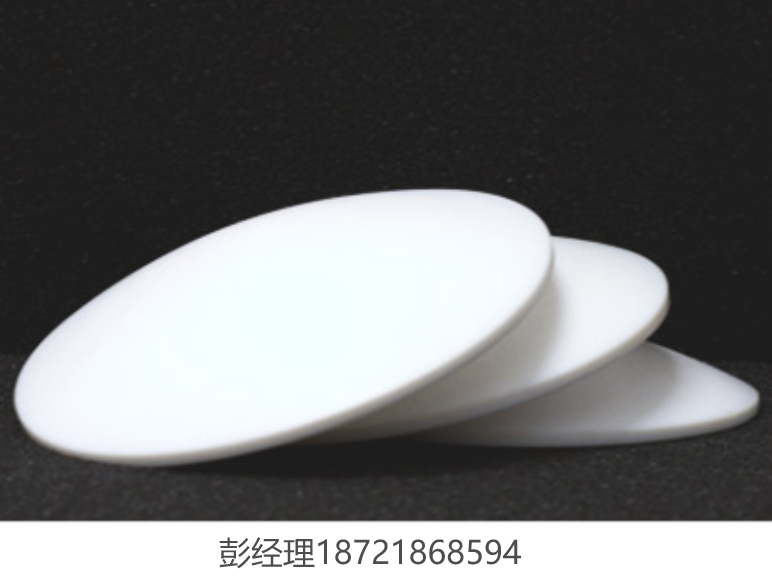

1.PTFE材料 – 非球面平凸冷凝透鏡

• • 可用直徑：50 – 150 mm
  • 焦距：50 – 300 mm
  • 直徑公差：± 1 mm
  • 清晰孔徑：≥80%
  • 有效焦距（EFL）公差：±5%
  • 表面質量：scr/dig 100/20
  • 表面精度：±0.1 mm

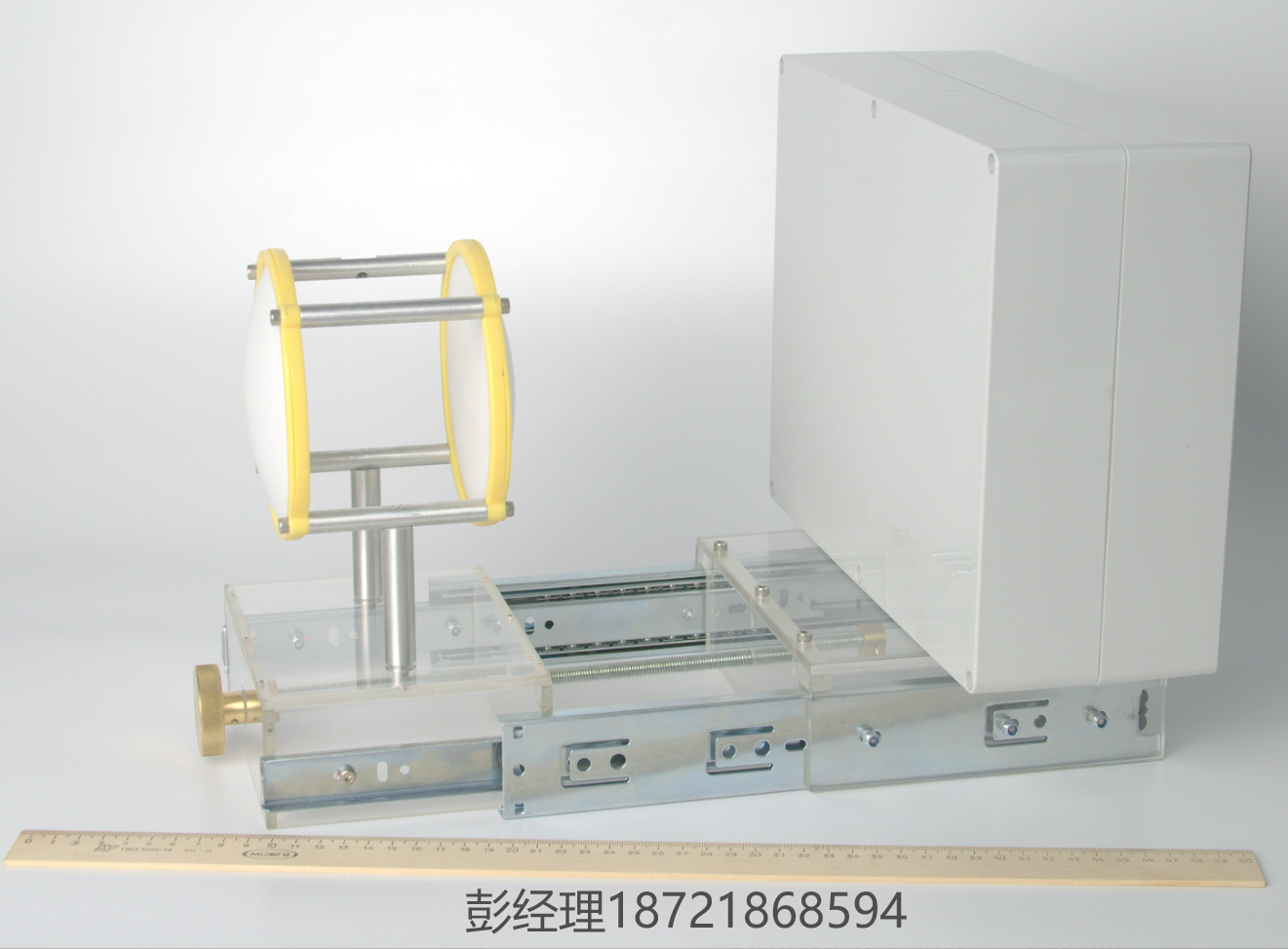

2. PTFE材料 – 雙透鏡光學系統

• • 直徑：120 mm
  • 透鏡間距：85 mm
  • 有效焦距：165 mm
  • 直徑公差：± 1 mm
  • 清晰孔徑：≥80%
  • 有效焦距（EFL）公差：±5%
  • 表面質量：scr/dig 100/20
  • 表面精度：±0.1 mm

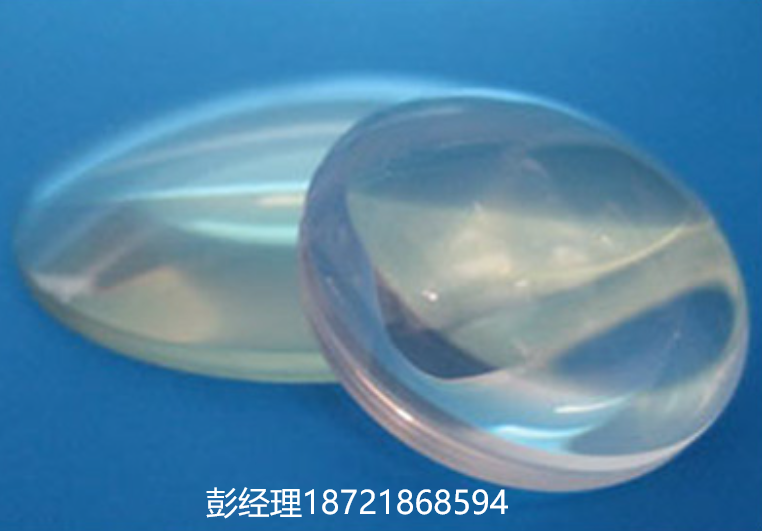

3. TPX材料 – 平凸，雙凸透鏡

• • 可用直徑：最大 100 mm
  • 直徑公差：± 0.25 mm
  • 清晰孔徑：≥90%
  • 有效焦距（EFL）公差：± 1%
  • 表面質量（雙面拋光）：scr/dig 80/50
  • 表面精度：±0.01 mm

特點

• PTFE 材料：適用于太赫茲波段，具有優異的透光性能和低介電常數，使其成為高效的太赫茲光學元件。
• TPX 材料：與 PTFE 相比，TPX 材料具有更高的光學透過率，適用于對透明度要求更高的應用。
