美國TERASENSE 太赫茲成像掃描儀系統 線性太赫茲成像相機 100 GHz太赫茲發生器
我們的旗艦產品——高速太赫茲成像掃描儀，具有前所未有的5000幀每秒的成像速度，并且能夠輕松集成到任何工業過程當中。該太赫茲成像掃描儀適配大多數帶速高達15 m/s的傳送帶。其超高速線性傳感器陣列專為滿足非破壞性檢測（NDT）和質量控制（QC）等多種工業應用的需求而設計。
太赫茲成像掃描儀系統由兩部分組成：一是線性太赫茲成像相機，二是100 GHz太赫茲發生器。這兩部分經過優化和同步，以確保協同工作。太赫茲輻射功率從發生器傳輸到相機傳感器，并得到了適當的調節。相機的像素尺寸決定了圖像分辨率為1.5毫米，足以超越大多數工業應用的要求。

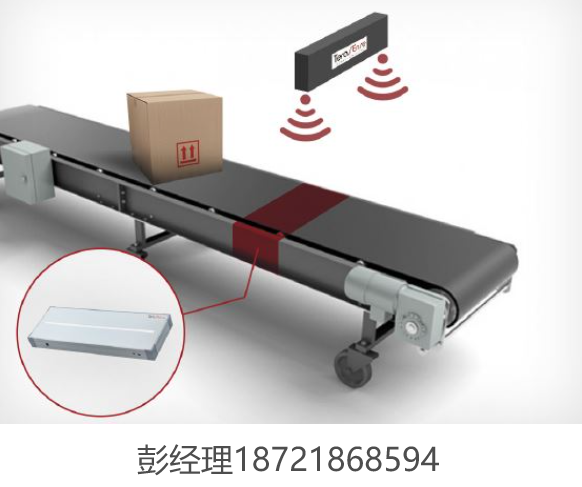

線性太赫茲成像系統安裝在傳送帶上：
太赫茲掃描儀規格
- 像素數量：256（256 x 1）
- 像素尺寸：1.5 x 3 毫米2
- 成像區域：384 x 3 毫米2
- 設備尺寸：450 x 160 x 44 毫米3
- 圖像采集速率：5000 fps（5 kHz）
- 同步輸出：TTL（+5 V）
- 最小可檢測功率：
- 100 nW（在5000 fps時）
- 45 nW（在1000 fps時）
- 14 nW（在100 fps時）
- 接口：Mini-USB
- 附帶軟件：TeraFast? Viewer

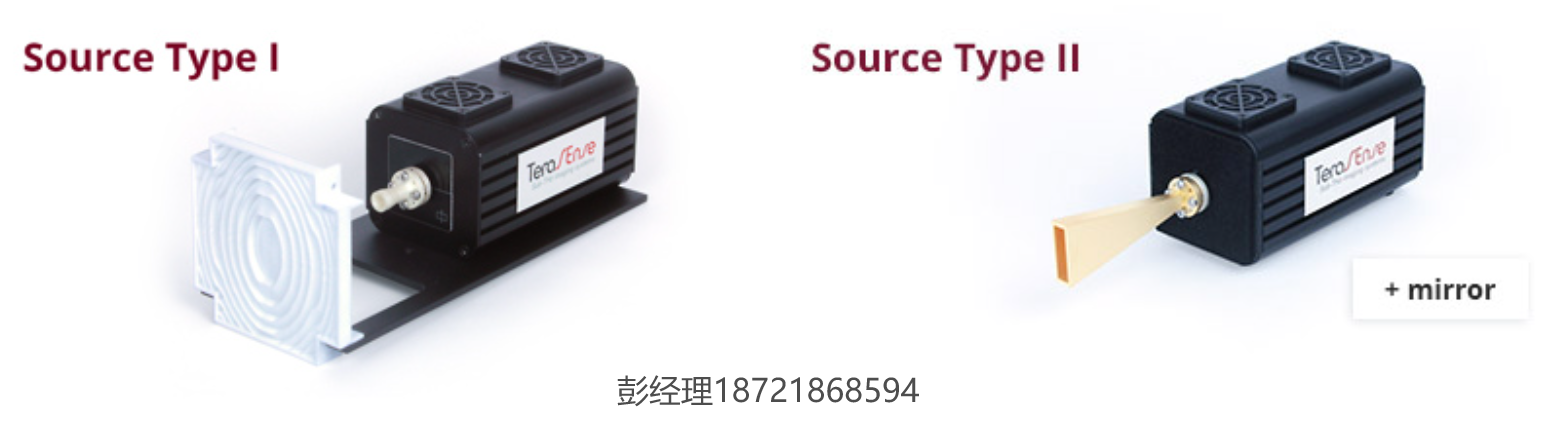

TeraSense 提供兩種類型的發生器，都基于IMPATT技術
- 類型 I 發生器：配有一個喇叭天線，采用特別設計的PTFE折射光學系統。PTFE透鏡的配置確保太赫茲光束正確聚焦到相機的線性窗口上。
- 類型 II 發生器：是太赫茲源的升級版，采用我們在太赫茲技術領域的最新突破，提升了太赫茲成像掃描儀的性能。類型 II 模塊包括我們新型的反射型太赫茲光學系統，基于專門配置的高增益喇叭天線與金屬鏡面組合。類型 II 源采用特殊的IMPATT二極管，提供比普通二極管顯著更強的功率。類型 II 發生器通過增加傳輸到傳感器陣列的功率，顯著提升了線性掃描儀的太赫茲成像能力。
