太赫茲成像掃描儀 線性太赫茲成像相機 太赫茲發生器 IMPATT技術 TeraSense太赫茲源

  • 無電離輻射
  • 高達每秒 5000 幀的極高圖像采集速率
  • 掃描速度高達 15 m/s
  • 易于集成到工業流程中

高速太赫茲成像掃描儀是我們的旗艦產品。它具有前所未有的每秒 5000 幀成像速度，并且易于集成到任何工業流程中。太赫茲成像掃描儀適用于大多數輸送機，皮帶速度可達 15 m/s。其超快線性傳感器陣列旨在滿足許多工業應用的無損檢測 （NDT） 和質量控制 （QC） 需求。

太赫茲成像掃描儀系統由兩部分組成：線性太赫茲成像相機和100 GHz太赫茲發生器。這兩個部件都經過優化并相互同步。太赫茲輻射功率從發生器正確地傳遞到相機傳感器上。相機像素大小決定了 1.5 毫米的圖像分辨率，這超過了大多數工業應用的要求。

太赫茲掃描儀規格

像素?cái)?shù)：約256 （256 x 1）
像素大小：1.5 x 3 毫米2
成像區域：384 x 3 毫米2
設備尺寸：450 x 160 x 44 毫米3
圖像采集率：5000幀/秒（5 kHz）
同步輸出：TTL (+5 V)
最小可檢測功率：100 nW（5000 fps時） 45 nW（1000 fps時） 14 nW（100 fps時）
接口：迷你USB
包含的軟件：TeraFast? Viewer

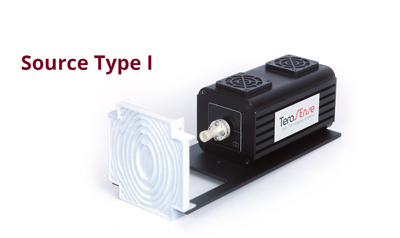

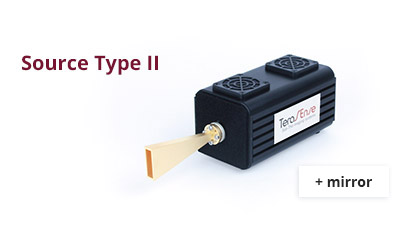

TeraSense提供兩種類型的發生器，均基于IMPATT技術。我們的 I 型發生器有一個喇叭天線和專門設計的 PTFE 折射光學系統。PTFE透鏡的配置確保了太赫茲光束正確聚焦到相機的線性窗口上。II型發生器是太赫茲源的升級版。它利用了我們?cè)谔掌澕夹g(shù)方面的最新突破，從而增強了太赫茲成像掃描儀的性能。II 型模塊包括我們新穎的反射太赫茲光學器件，該光學器件基于我們特殊配置的高增益喇叭天線和金屬反射鏡。II 型電源由特殊的 IMPATT 二極管制成，可提供比普通二極管高得多的功率。II型發生器通過增加到達傳感器陣列的功率，大大提高了線性掃描儀的太赫茲成像能力。
